Страница 102: Циклы обработки: сверление 3.11 примеры программ
Циклы обработки: сверление
3.11 Примеры программ
3
102
TNC 640 | Рук/оводствопользователя Программированиециклов | 7/2014
3.11
Примеры программ

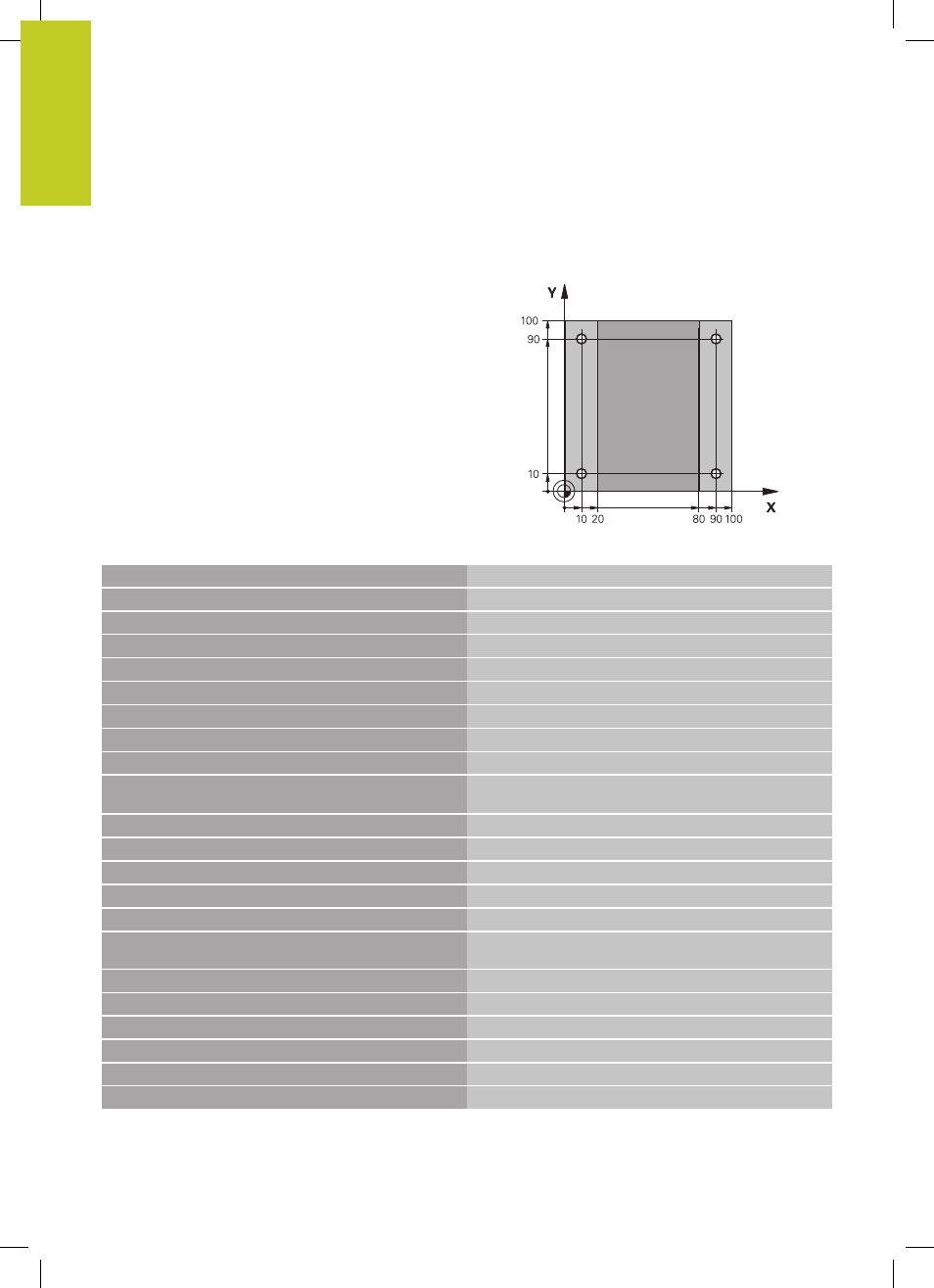

Пример: циклы сверления
0 BEGIN PGM C200 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Определение заготовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4500
Вызов инструмента (радиус инструмента 3)
4 L Z+250 R0 FMAX
Отвод инструмента
5 CYCL DEF 200 SWERLENIJE
Определение параметров цикла
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-15
;ГЛУБИНА
Q206=250
;F ПОДВОДА НА ГЛУБИНУ
Q202=5
;ГЛУБИНА ПОДВОДА НА
ВРЕЗАНИЕ
Q210=0
;ВРЕМЯ ОТВОДА ВВЕРХУ
Q203=-10
;КООРДИНАТНАЯ ПЛОСКОСТЬ
Q204=20
;2-ОЕ БЕЗОПАСНОЕ РАССТ.
Q211=0.2
;ВРЕМЯ ПРЕБЫВАНИЯ ВНИЗУ
Q395=0
;ЭТАЛОННАЯ ГЛУБИНА
6 L X+10 Y+10 R0 FMAX M3
Подвод к высверленному отверстию 1, включить
шпиндель
7 CYCL CALL
Вызов цикла
8 L Y+90 R0 FMAX M99
Подвод к высверленному отверстию 2, вызов цикла
9 L X+90 R0 FMAX M99
Подвод к высверленному отверстию 3, вызов цикла
10 L Y+10 R0 FMAX M99
Подвод к высверленному отверстию 4, вызов цикла
11 L Z+250 R0 FMAX M2
Отвод инструмента, конец программы
12 END PGM C200 MM
