Сдвиг НУЛЕВОЙ ТОЧКИ (цикл 7, DIN/ISO: G54) 11.2
11
TNC 640 | Рук/оводствопользователя Программированиециклов | 7/2014
269
11.2
Сдвиг НУЛЕВОЙ ТОЧКИ (цикл 7, DIN/
ISO: G54)

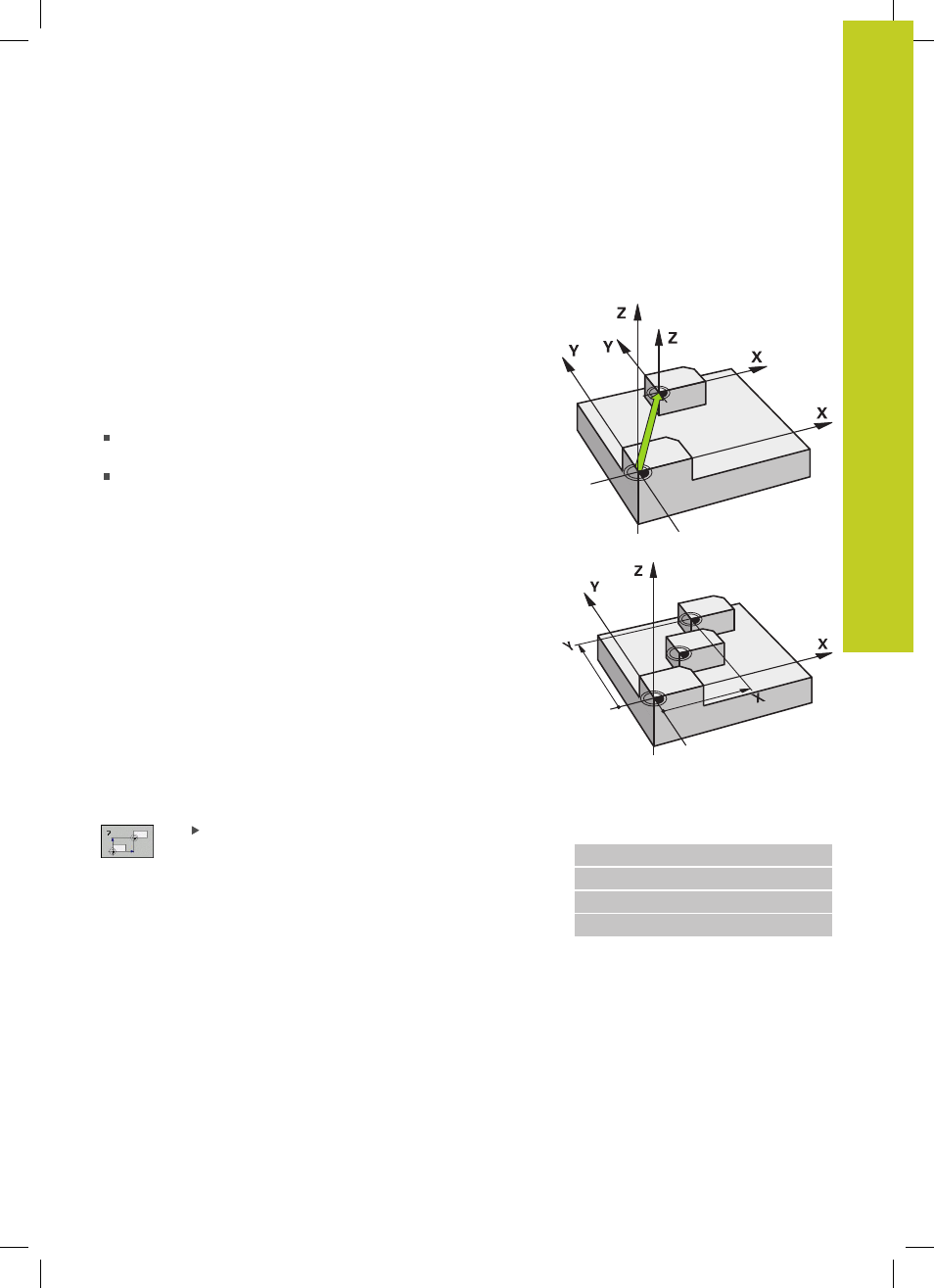

Действие
Используя СМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ можно повторять
обработку в любых местах заготовки.
После определения цикла СМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ все
вводимые координаты привязываются к новой нулевой точке.
Смещение по каждой оси ЧПУ показывает в дополнительной
индикации состояния. Возможен также ввод осей вращения.
Сброс
Запрограммируйте смещение в координаты X=0; Y=0 и т.д.
путем нового задания цикла
Вызов смещения из нулевой точки в координаты X=0; Y=0 и
т.д.
Параметры цикла
Смещение
: введите координаты новой нулевой
точки; абсолютные значения относятся к нулевой
точке заготовки, которая задана через "Точка
привязки-Установка"; значения в приращениях
всегда относятся к последней действительной
нулевой точке, которая может быть уже
смещена. Диапазон ввода до 6 осей ЧПУ, для
каждой от -99999,9999 до 99999,9999
NC-кадры
13 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА
14 CYCL DEF 7.1 X+60
15 CYCL DEF 7.2 Y+40
16 CYCL DEF 7.3 Z-5
