РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ СИСТЕМЫ PANTERA SLK-5i
НА АВТОМОБИЛИ ВАЗ

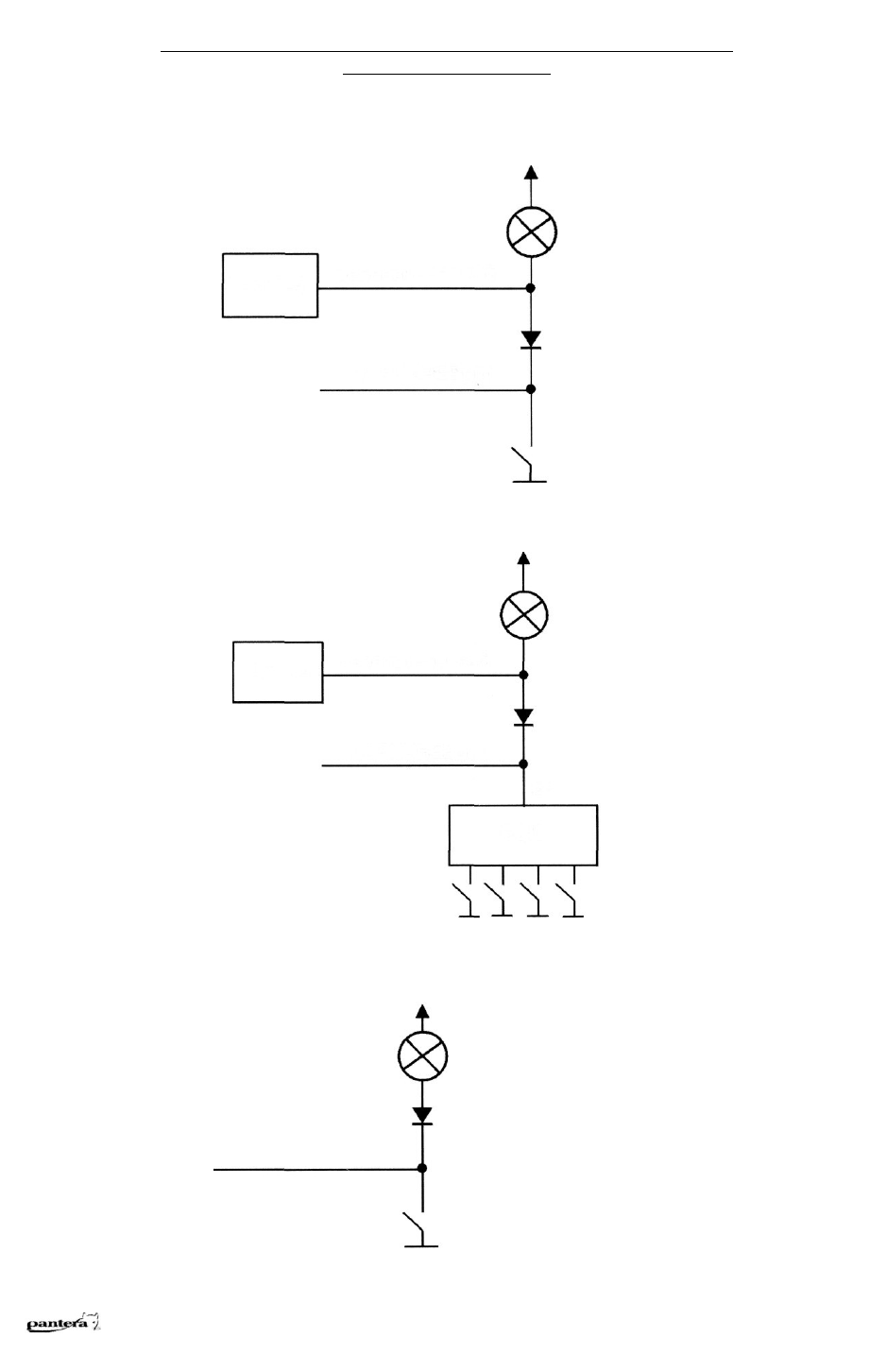

1. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы ("отрицательный триггер две-
ри") к проводке автомобилей ВАЗ семейства 2109, 2123, оснащенных иммобилайзерами АПС-4 или
АПС-6:
диод Imах=1А
2. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы ("отрицательный триггер две-
ри") к проводке автомобилей ВАЗ семейств 2110 и 2115, оснащенных иммобилайзерами АПС-4:
Белый-Черный
3. Рекомендуемая схема подключения ТЕМНО-ЗЕЛЕНОГО провода системы ("отрицательный триггер
капота/багажника") к подкапотной лампе автомобилей ВАЗ семейств 2109, 2115, 2123 или лампе осве-
щения багажника автомобилей ВАЗ семейства 2115:
подкапотная лампа
диод Imax=1A
выключатель подкапотной
лампы (выключатель лампы
освещения багажника)
PANTERA SLK-5i © 2003 Saturn High-Tech, Inc. USA
LIU5I000
плафон
освещения
салона
+ 12В
Зеленый-Черный
АПС-4
КОРИЧНЕВЫЙ
выключатель
освещения
плафона
+ 12В
плафон
освещения
салона
диод Imах=1А
Зеленый-Черный
АПС-4
КОРИЧНЕВЫЙ
выключатели
освещения
плафона
БСК
16
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
ТЕМНО-ЗЕЛЕНЫЙ
