Инструкция по эксплуатации Pantera SLK-5i

Страница 14

Advertising
background image

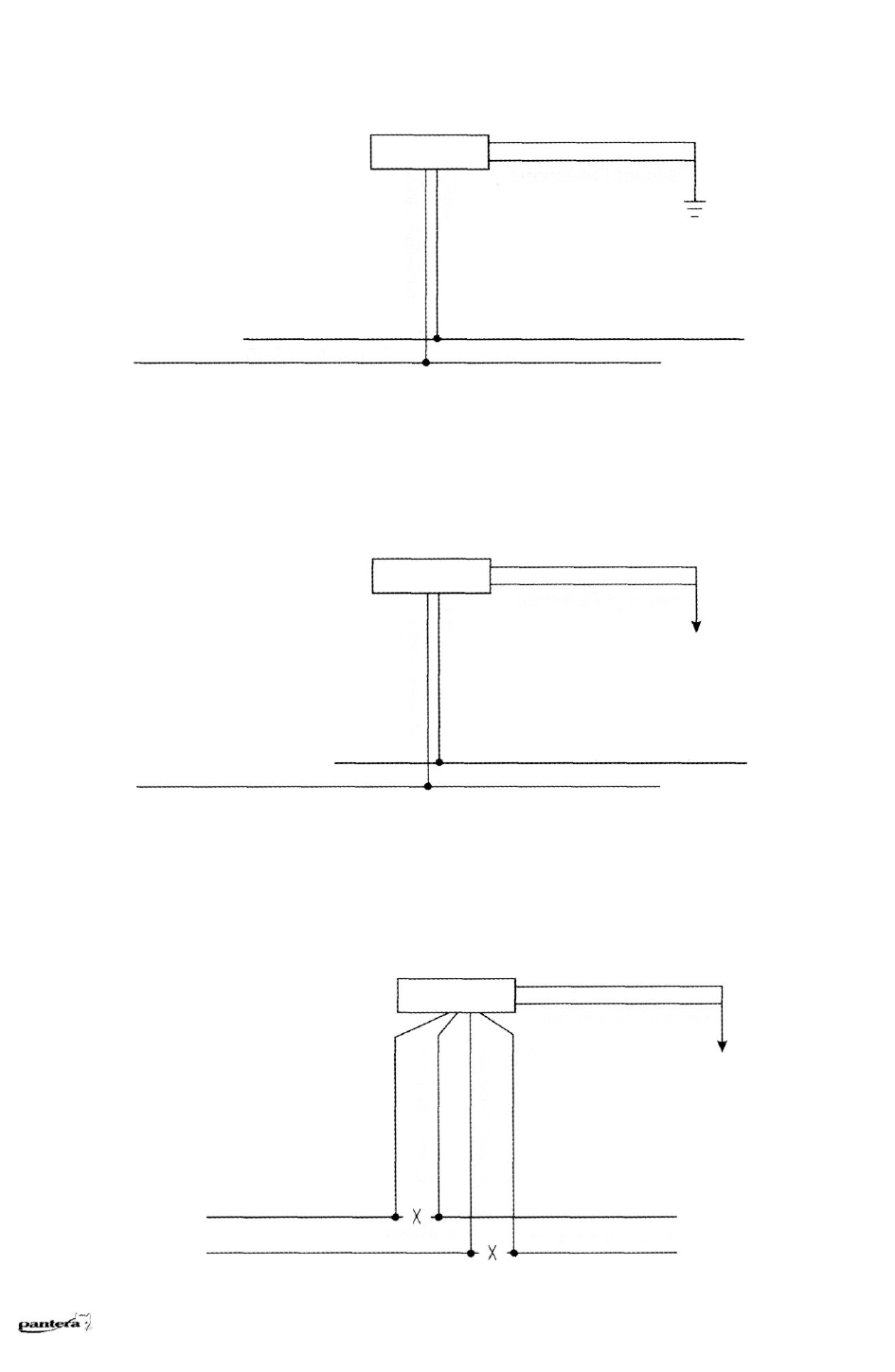

Схема 1. 3-проводная система с отрицательной

полярностью (большинство японских автомобилей)

Синий/Красный

Зеленый/Черный и Синий/Черный провода не используются.

Схема 2. 3-проводная система с положительной

полярностью (большинство автомобилей GM)

Синий/Красный

Зеленый/Черный и Синий/Черный провода не используются.

Схема 3. 5 (4) проводная система с переменной полярностью
(большинство автомобилей Ford и Chrysler)

6-контактный разъем

Выключатель

в двери

водителя

Синий/Красный

Выключатель

в двери

пассажира

провод запирания

PANTERA SLK-5i

© 2003 Saturn High-Tech, Inc. USA

14

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника.

www.AutoSet.ru

Штатный провод запирания

Штатный провод отпирания

Зеленый/Красный

6-контактный разъем

Синий/Белы

й

Штатный провод отпирания

Зеленый/Белы

й

Зеленый/Белы

й

Синий/Белы

й

6-контактный разъем

Зеленый/Красный

К+12В

Зеленый/Красный

к+12В

Синий/Белы

й

Синий/Черны

й

Зеленый/Белы

й

Зеленый/Черны

й

провод отпирания

разрезать

разрезать

Штатный провод запирания
