При подключении питания -48В (DC), первым следует подключить провод «земля» (цен-
тральная клемма разъема питания). Несоблюдение полярности при подключении напряже-
ния питания приводит к потере работоспособности оборудования.
При подключении питания 220 вольт, необходимо соединить разъём электропитания кон-
вертора с сетевой розеткой, поставляемым в комплекте кабелем электропитания.
7.1. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЁМА ИНТЕРФЕЙСА Е1

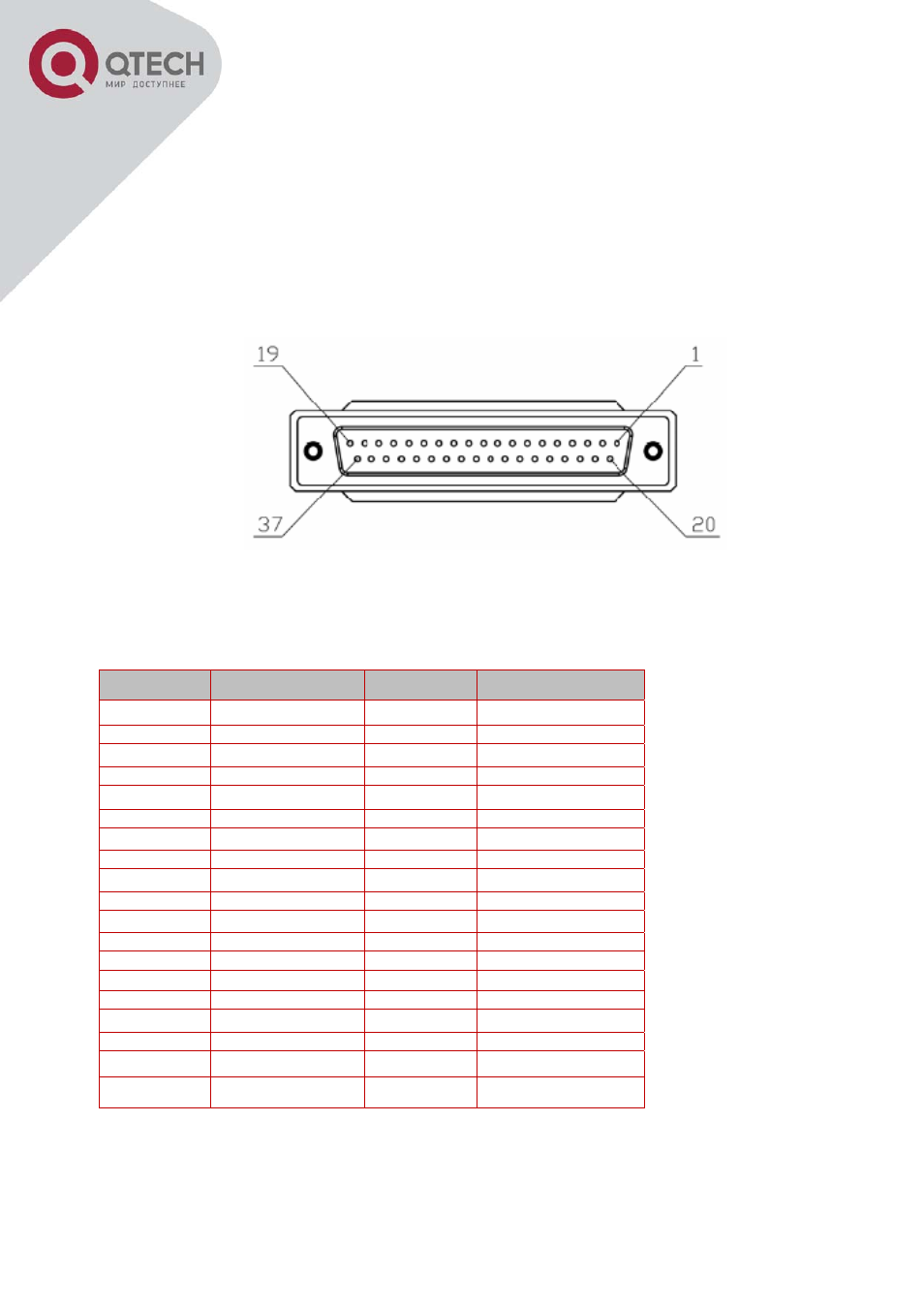

Рисунок 6 – тип коннектора DB37F для потоков Е1.
Таблица 3 – назначение контактов коннектора DB37F.
№ контакта Назначение № контакта Назначение
1 - - -
2 - 20 -
3 OUT1- 21 IN1+
4 OUT1+ 22 IN1-
5 OUT2- 23 IN2+
6 OUT2+ 24 IN2-
7 OUT3- 25 IN3+
8 OUT3+ 26 IN3-
9 0UT4- 27 IN4+
10 0UT4+ 28 IN4-
11 OUT5- 29 IN5+
12 OUT5+ 30 IN5-
13 OUT6- 31 IN6+
14 OUT6+ 32 IN6-
15 OUT7- 33 IN7+
16 OUT7+ 34 IN7-
17 OUT8- 35 IN8+
18 OUT8+ 36 IN8-
19 - 37 -
7.2. ПОДКЛЮЧЕНИЕ ИНТЕРФЕЙСА ETHERNET
Для подключения необходимо изготовить кабель с использованием UTP CAT-5 или выше.
Обратите внимание, что длина кабеля не должна превысить 100 метров.
Ethernet порт мультиплексора поддерживает функцию auto-MDI/MDIX, что позволяет со-
единять его с другим сетевым устройством прямым или кроссовым кабелем.
