6
Назначение DIP переключателей SW1 (по умолчанию все переключатели в положении OFF
и изменению не подлежит)
6. ТИПОВЫЕ ПОДКЛЮЧЕНИЯ

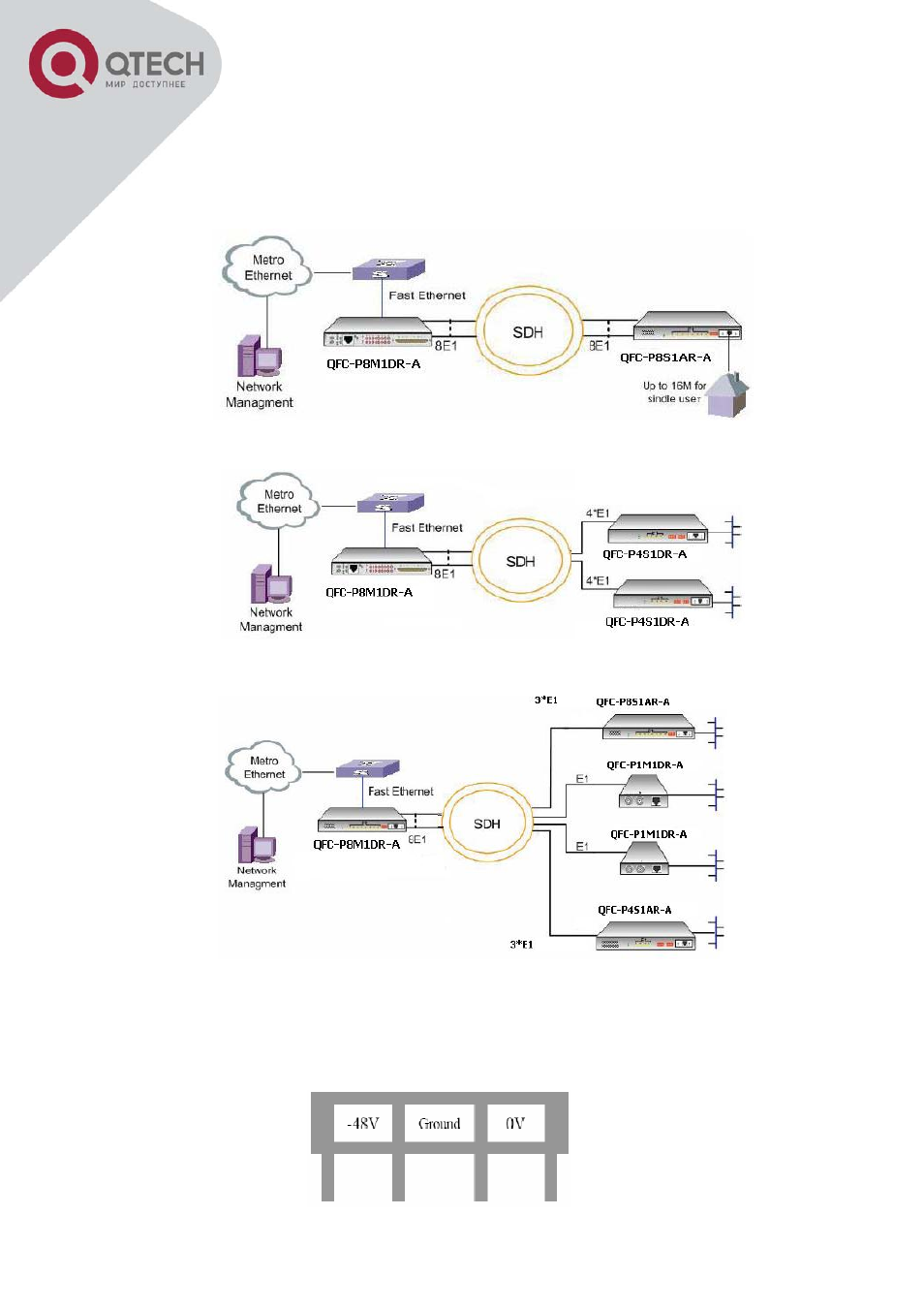

Рисунок 2 – Подключение точка-точка с удаленным управлением.
Рисунок 3 – Подключение 2 канала по 4 Е1 с 2-мя инверсными мультиплексорами.
Рисунок 4 – Подключение с другими инверсными мультиплексорами.
7. ИНСТАЛЛЯЦИЯ МУЛЬТИПЛЕКСОРА
Рисунок 5 - Колодка подключения питания -48В DC.
