4. ВНЕШНИЙ ВИД И ОПИСАНИЕ ИНДИКАЦИИ
4.1. ФРОНТАЛЬНАЯ ПАНЕЛЬ МУЛЬТИПЛЕКСОРА

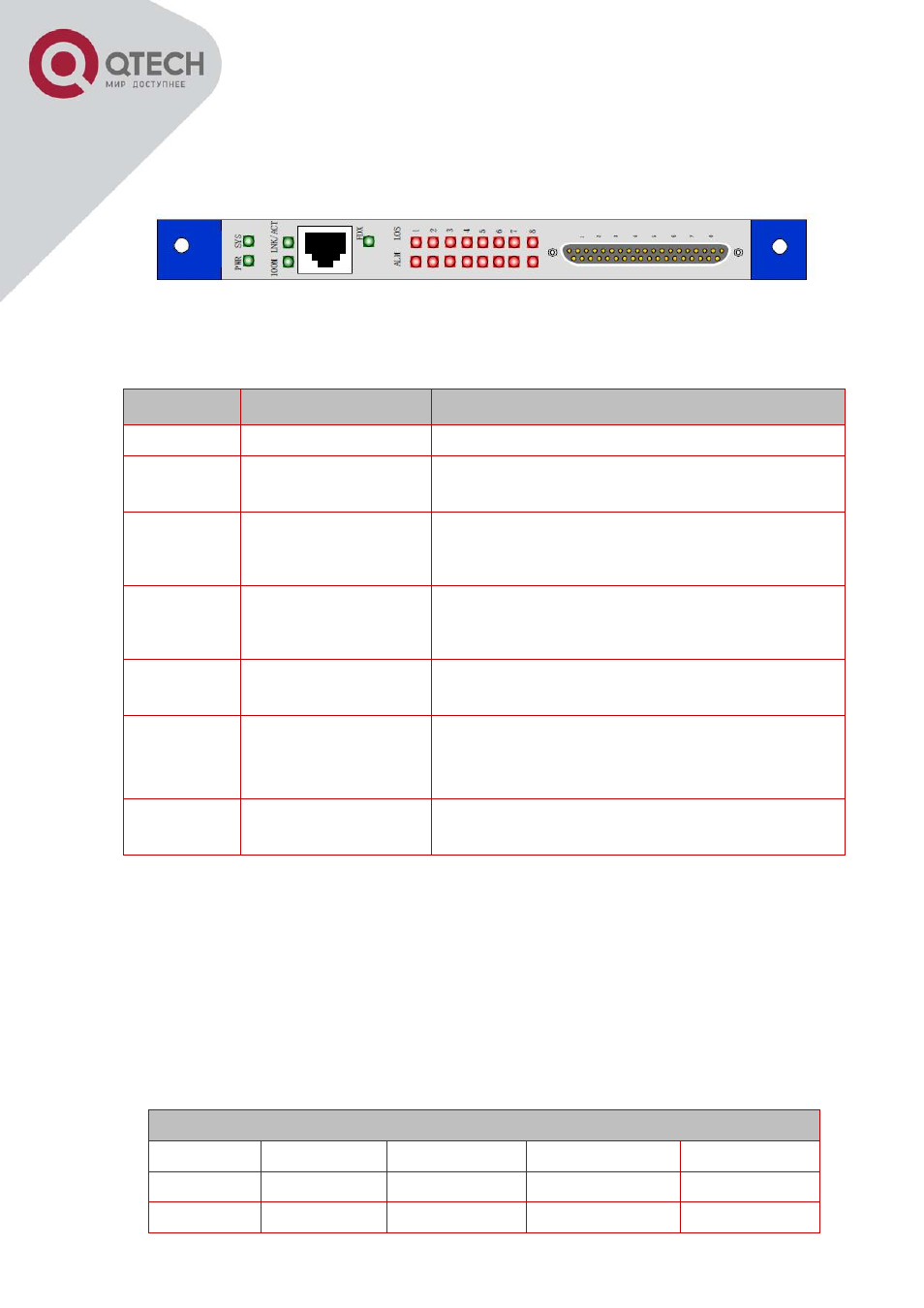

Рисунок 1 – Фронтальная панель мультиплексора.
Таблица 1 – Описание индикации.
Индикатор
Цвет индикатора
Описание
SYS
Зеленый
Мигает: Нормальное состояние;
PWR
Зеленый
Горит: Подключено питание;
Погашен: Питание не подключено;
LOS
1-8
Красный
Горит: потеря сигнала на локальном интер-
фейсе Е1;
Погашен: норма;
LNK/ACT
Зеленый
Мигает: Идет процесс передачи и прием дан-
ных;
Погашен: Кабель не подключен;
100М
Зеленый
Горит: Скорость порта 100 Мбит/с;
Погашен: Скорость порта 10 Мбит/с.
ALM
Красный
Горит: Аварии на локальном интерфейсе Е1.
Погашен: Аварии на удаленном интерфейсе
Е1.
FDX
Зеленый
Горит: Дуплекс;
Мигает: полудуплекс.
5. НАСТРОЙКА МУЛЬТИПЛЕКСОРА
5.1. НАЗНАЧЕНИЕ DIP ПЕРЕКЛЮЧАТЕЛЕЙ
Назначение DIP переключателей на колодке SW3-SW10
Таблица 2 – Выбор сопротивления.
SW3-SW10
№ Бита
1
2 3 4
120 Ом
OFF
OFF 0FF 0FF
75 Ом
ON
ON ON ON
