Установка, снятие и замена компонентов
file:///T|/htdocs/stor-sys/ML6000/ru/html/ch08.htm[9/17/2012 2:39:47 PM]

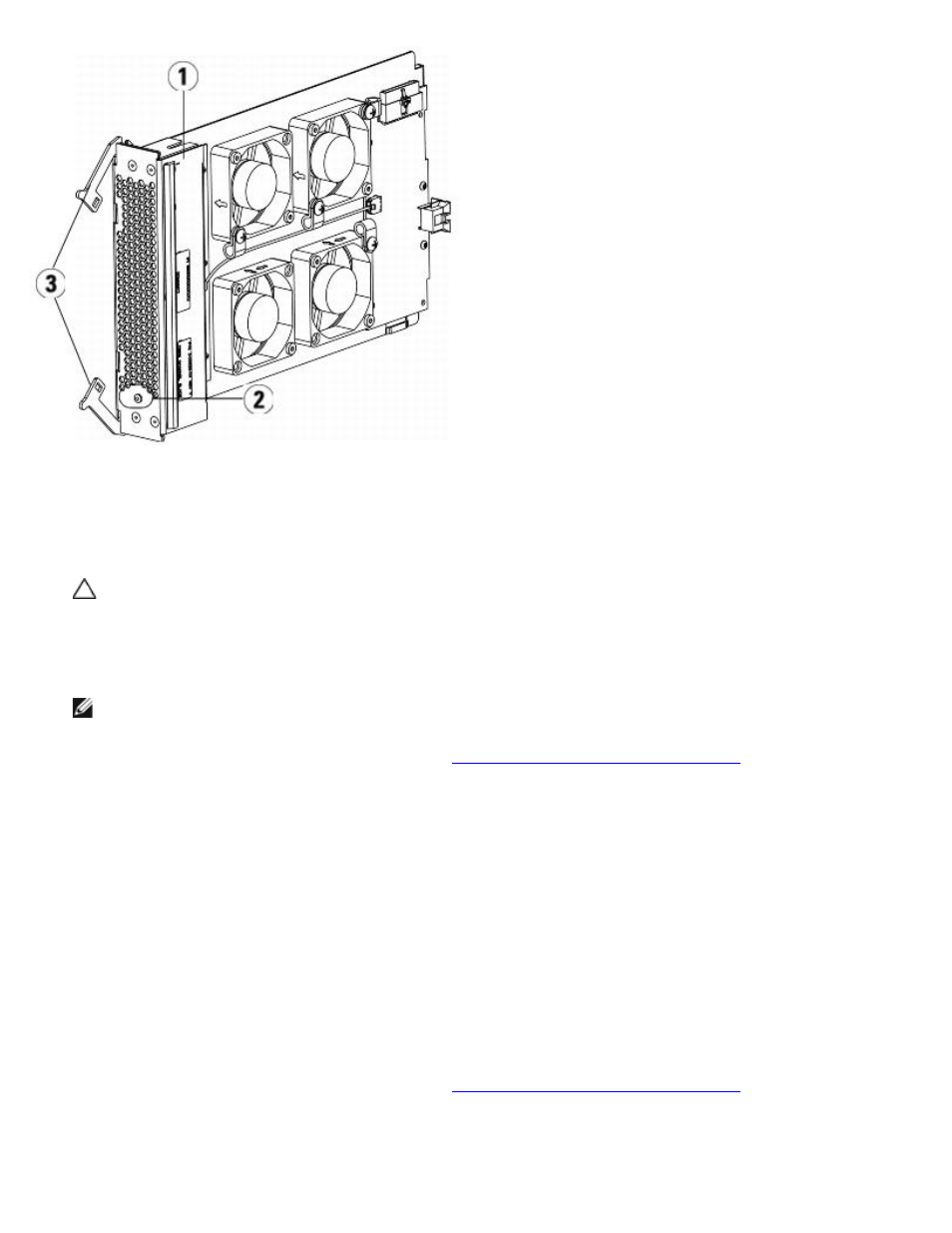

1 Плата вентиляторов ввода-вывода
2 Индикатор
3 Защелки в открытом положении
Внимание!
Вставка блейд-модуля в отсек с усилием может привести к изгибу выводов.
4
Равномерно прикладывая усилия к обеим сторонам платы, вставьте ее в модуль расширения до начала
перемещения защелок к середине платы. Нажмите на защелки в направлении середины платы и закройте их.
При фиксации платы можно почувствовать, как ее контакты соединяются с контактной платой модуля
расширения библиотеки 9U.
Примечание.
При правильной установке платы в модуле расширения библиотеки 9U индикаторы платы
вентиляторов FC будут располагаться на ее нижней стороне.
5
Сохраните конфигурацию библиотеки (см. раздел
Сохранение конфигурации библиотеки
).
Извлечение платы вентиляторов платы ввода-вывода FC
В этих инструкциях приводятся указания по извлечению блейд-модуля ввода-вывода FC из библиотеки. Блейд-модуль
вентиляторов системы ввода-вывода FC можно извлекать при включенном питании библиотеки.
Необходимые инструменты: нет
1
Обеспечьте доступ к задней панели модуля расширения, в котором установлена плата вентиляторов
ввода-вывода FC.
2
Поднимите защелки из закрытого положения и потяните их вверх. При этом можно почувствовать отделение
выводов платы вентиляторов от контактной платы модуля расширения FC.
3
Продолжайте поднимать защелки до полного отсоединения блейд-модуля ввода-вывода от контактной платы.
4
Выдвиньте блейд-модуль вентиляторов системы ввода-вывода из модуля расширения FC.
5
Если плата вентиляторов ввода-вывода FC извлекается на длительный срок, закройте пустой отсек крышкой.
6
Сохраните конфигурацию библиотеки (см. раздел
Сохранение конфигурации библиотеки
).
Замена платы вентиляторов платы ввода-вывода FC
В этих инструкциях приводятся указания по замене платы вентиляторов для платы ввода-вывода FC в библиотеке.
