Описание
file:///T|/htdocs/stor-sys/ML6000/ru/html/ch02.htm[9/17/2012 2:37:24 PM]
(FC). Блейд-модуль LCB оборудован четырьмя портами Ethernet, что обеспечивает поддержку четырех блейд-модулей
ввода-вывода FC в библиотеке.
Информация о состоянии LCB представляется тремя индикаторами RAS (надежность, доступность и возможность
обслуживания). Эти индикаторы горят зеленым, оранжевым или синим цветом:
•
Зеленый — состояние процессора.
•
Оранжевый — общее состояние системы.
•
Синий — состояние питания.
На
показано расположение компонентов блейд-модуля LCB, включая индикаторы. Более подробную информацию
об индикаторах блейд-модуля LCB см. в разделе
Светодиоды LCB и блейд-модуля ввода/вывода FC
.

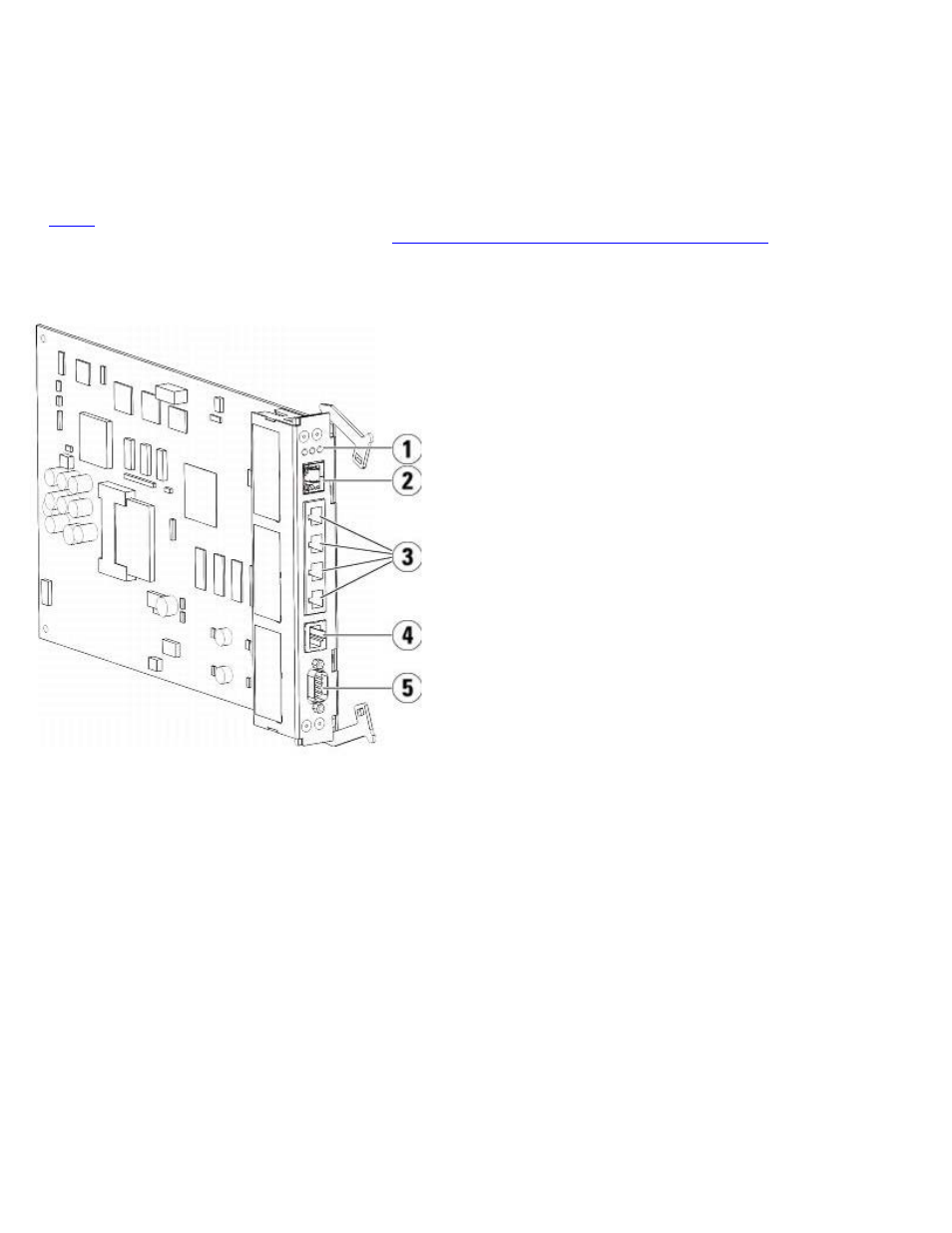

Рис. 8 Блейд-модуль управления библиотекой
1 Индикаторы (синий, оранжевый, зеленый)
2 Порт Gigabit Ethernet (внешняя сеть)
3 Порты управления блейд-модулей ввода-вывода Ethernet (неактивны, если не установлены
блейд-модули ввода-вывода FC)
4 Сервисный порт Ethernet
5 Сервисный последовательный порт
Блейд-модули ввода-вывода Fibre Channel
Модули расширения библиотеки 9U поддерживают блейд-модули ввода-вывода Fibre Channel (FC) (приобретаются
отдельно), обеспечивающие подключение к библиотеке стримеров FC. Каждый блейд-модуль ввода-вывода FC имеет
встроенный контроллер, обеспечивающий возможность подключения и поддерживает функции, повышающие
производительность и надежность операций стримера. Кроме того, блейд-модули ввода-вывода обеспечивают
группировку соединений стримера FC, снижая требования к портам коммутации и кабелю.
Каждый блейд-модуль ввода-вывода FC оборудован шестью портами FC 4 Гбит/с с автоматическим согласованием и
подключением к контактной плате. Блейд-модуль ввода-вывода FC обеспечивает два порта для связи с хостом и четыре
соединительных порта для подключения стримеров FC. Охлаждение каждого блейд-модуля ввода-вывода FC
обеспечивается отдельным блейд-модулем вентиляторов, который устанавливается рядом с блейд-модулем
ввода-вывода FC в модуль расширения библиотеки 9U. Блейд-модули ввода-вывода FC и вентиляторов поддерживают
возможность «горячей замены».
