Установка, снятие и замена компонентов
file:///T|/htdocs/stor-sys/ML6000/ru/html/ch08.htm[9/17/2012 2:39:47 PM]
c
Установите терминатор на модуль расширения библиотеки 9U в гнездо для подключения терминатора,
расположенное дальше всего от модуля управления библиотекой 5U.
d
Подключите кабель для соединения модулей между модулем управления библиотекой 5U и модулем
расширения библиотеки 9U.
5
Подключите кабель Ethernet к порту Gigabit Ethernet на блейд-модуле управления библиотекой (LCB) для
обеспечения удаленного доступа к библиотеке с использованием веб-клиента.
6
Подключите кабель питания к выходу блока питания с задней стороны библиотеки.
Кабель питания всегда должен подключаться к источнику питания на модуле управления библиотекой 5U. Если
используется резервный источник питания, подключите кабели питания к розеткам каждого дополнительного
источника питания.
7
Подключите кабель питания к ближайшему источнику питания переменного тока.
8
Включите питание библиотеки.
a
Включите задний выключатель питания на каждом источнике питания.
b
Включите передний выключатель питания.
c
Включите питание хост-системы.
9
Проверьте связь со всеми устройствами на шине.
10
Настройте библиотеку с помощью команд с панели оператора. Информацию о настройке см. в разделе
Конфигурирование библиотеки
.
Рекомендации по раскладке кабелей
По мере расширения библиотеки для поддержки конфигураций большего объема важно ограничивать и упорядочивать
кабели и шнуры питания на задней панели библиотеки. Это обеспечивает доступ к задней панели библиотеки и снижает
вероятность повреждения кабелей.
В данном разделе приведены рекомендации по раскладке кабелей и оптимальные способы размещения кабелей питания
и кабелей Ethernet. Пользуйтесь оборудованием, перечисленным в разделе
Комплект для раскладки кабелей
Рекомендации относительно раскладки кабелей стримеров см. в разделе
Рекомендуемое подключение кабелей
блейд-модулей ввода-вывода FC библиотеки
Комплект для раскладки кабелей
Вместе с блейд-модулем ввода-вывода Fibre Channel поставляется комплект для раскладки кабелей, в который
включено все необходимое для этих работ оборудование. Кроме того, можно заказать специальный комплект для
работы с кабелями на веб-сайте компании Dell (контактную информацию см. в разделе
Цвет хомутов совпадает с цветом кабелей, для крепления которых они предназначены.
Компонент
Описание
Количество

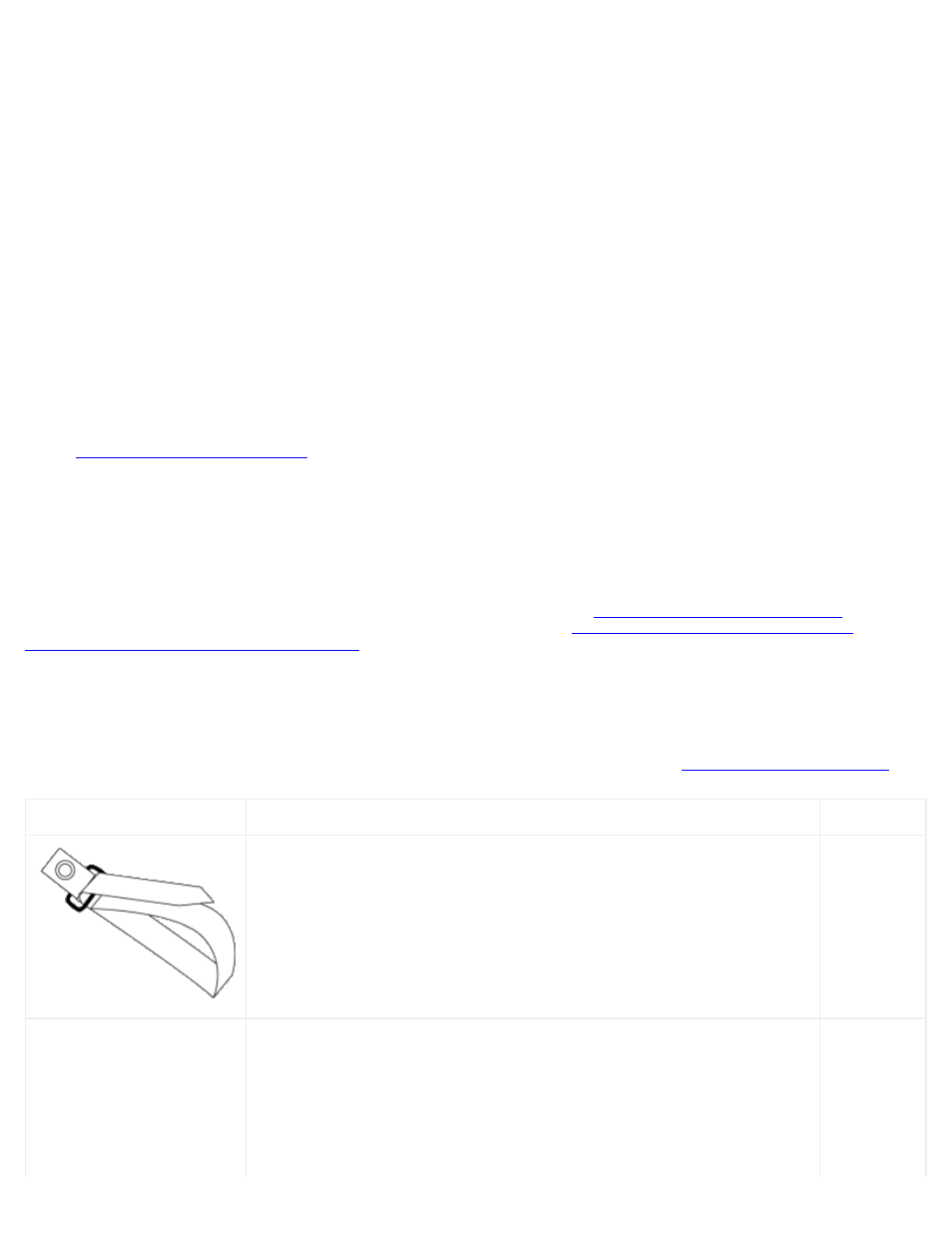

Текстильная застежка черного цвета для крепления кабелей питания к
модулям расширения библиотеки 9U
1
Текстильная застежка синего цвета для крепления кабелей Ethernet к
модулям расширения библиотеки 9U
1
