I

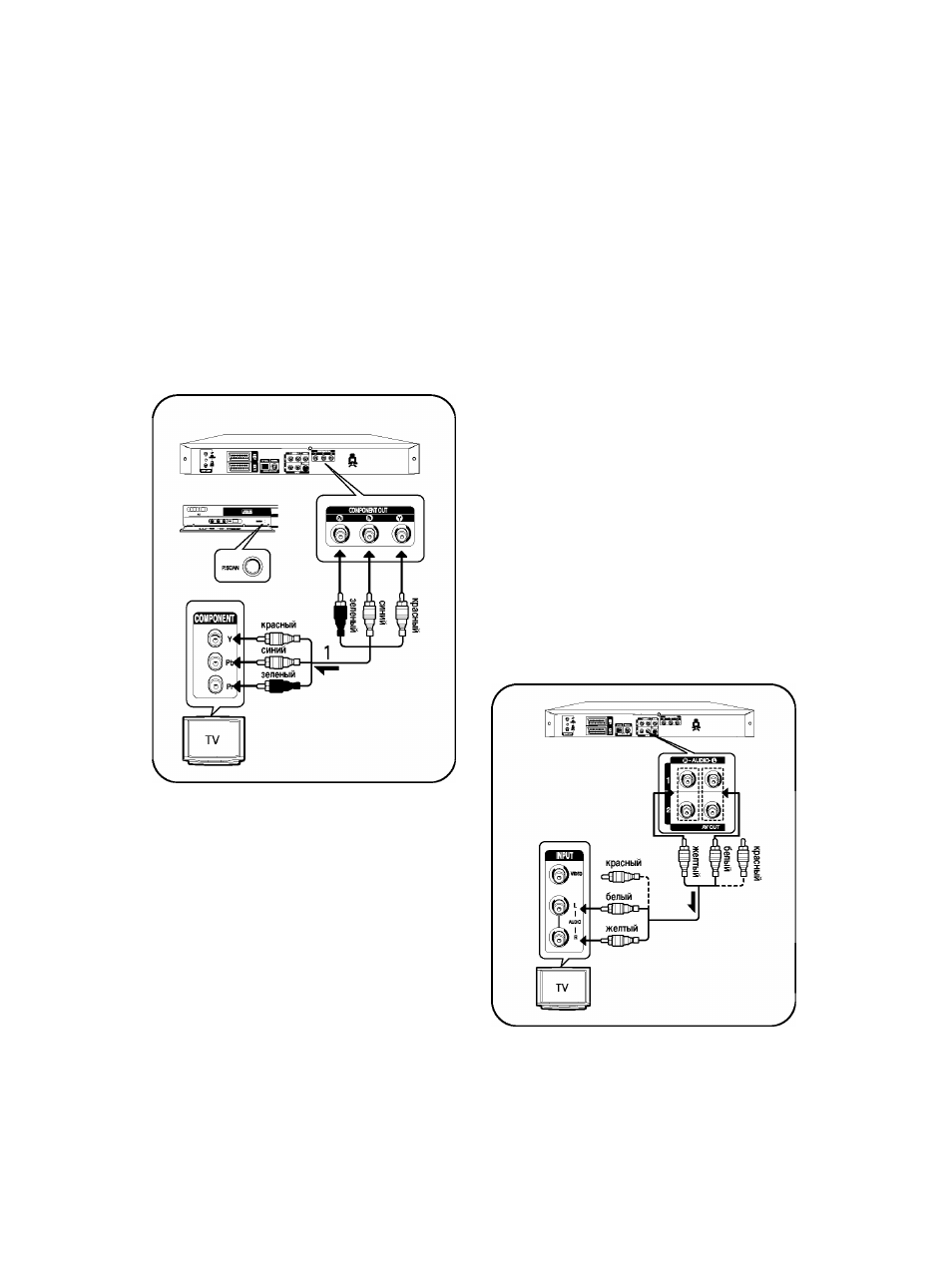

Случай 3: Подключение к
разъемам выхода компонентного
видеосигнала
1. Соедините между собой разъемы ССМРСМЕМТ СУХ (У, Р
в
,
Р
в
) (Выход компонентного видеосигнала) на задней панели
Комбо ОУО-рекордера и разъемы ВХОДА
КОМПОНЕНТНОГО ВИДЕОСИГНАЛА (У, Р
в
, Р
в
) на
телевизоре при помощи кабелей для компонентного
видеосигнала (покупаются отдельно).
2. Соедините кабелем для аудиосигнала (с белыми и красными
штырями) разъемы выхода АУДИОСИГНАЛА на ОУО-
рекордере с разъемами входа аудиосигнала на телевизоре
(или АУ-усилителе) (см. стр. 21 и 22).
3. После подключения см. стр. 33-35.
• Вы получите изображения высокого качества с точной
цветопередачей.
При подключении кабелей обеспечьте, чтобы
цвета соединяемых между собой разъемов
совпадали. То есть, разъемы компонентного
выхода Y, P
b
и P
r
на DVD-рекордере должны
быть соединены с точно соответствующими
разъемами компонентного входа на
телевизоре.
Установка режима прогрессивной развертки
доступна только в случае, когда для выхода
видеосигнала установлено состояние
Component (Компонентный) (см. стр. 33-34).
Другие типы
подключения кабелей к
выходам аудиосигнала
Имеется несколько вариантов выдачи аудиосигнала на
внешние устройства без использования кабелей с разъемами
СКАРТ. Выберите из приведенных ниже вариантов
соединения по аудиосигналу наиболее подходящий для вас.
• Случай 1:
Подключение к телевизору
• Случай 2:
Подключение к стереофоническому усилителю с
использованием разъемов выхода аудио/видео
• Случай 3:
Подключение к АУ-усилителю с использованием
разъема цифрового выхода
О
о
ср
13
Изготовлено по лицензии от фирмы Dolby Laboratories.
“Dolby” и символ DD являются товарными знаками Dolby
Laboratories.
“DTS” и “DTS Digital Out” являются товарными знаками
компании DTS, Inc.
I
Случай 1: Подключение к
телевизору
Используйте этот вариант, если у вашего телевизора есть
входные разъемы типа “тюльпан” для аудиосигнала.
Русский -21
■
ПРИМЕЧАНИЕ
■
