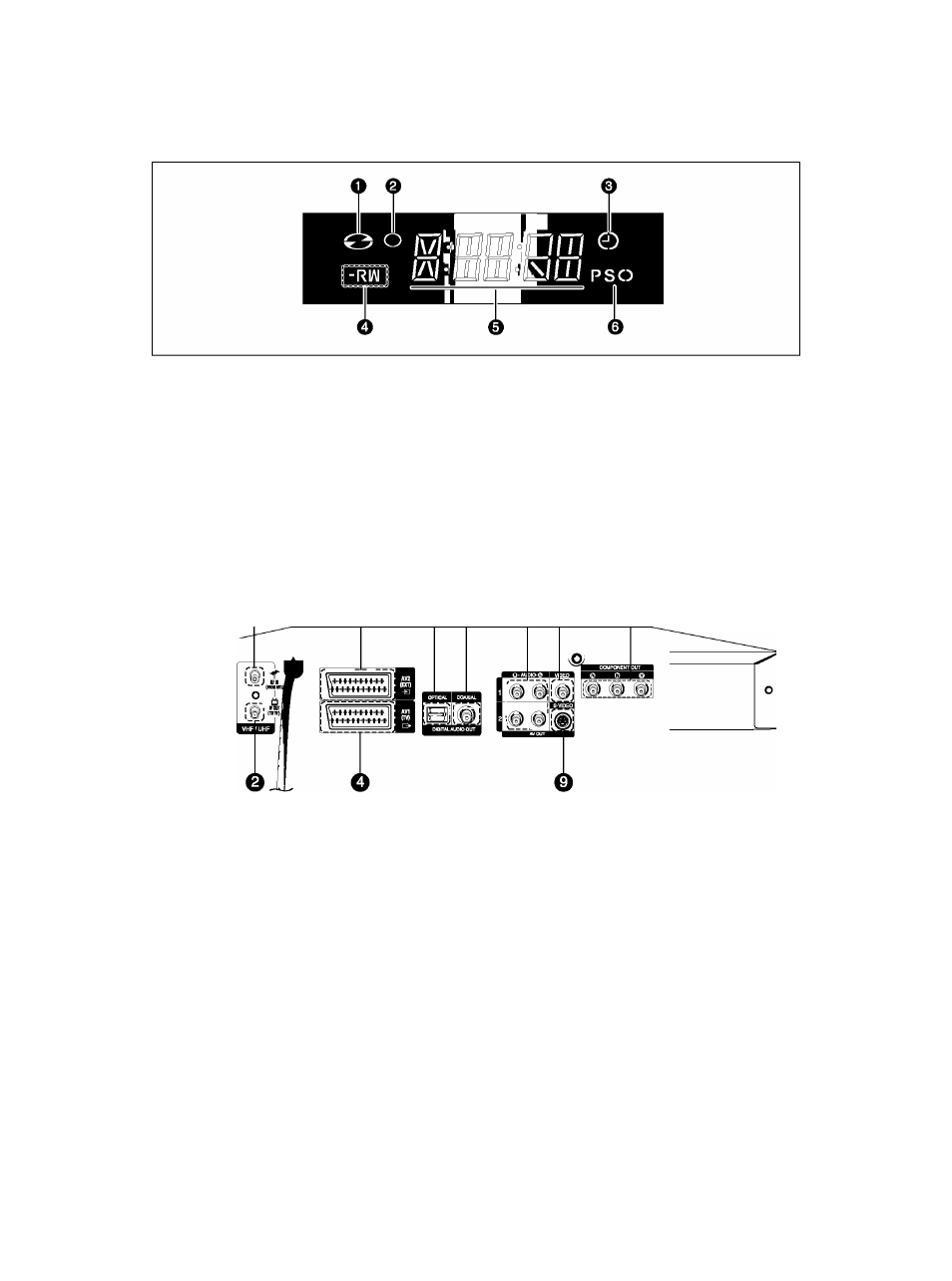

I Дисплей на лицевой панели
R
о
S 3
ш i
1. Загорается, когда загружен диск.
2. Загорается в режиме записи.
3. Загорается, когда установлен режим записи по таймеру.
4. Загораются, когда загружен диск DVD-R/-RW.
5. Индикатор времени/часов/текущего состояния рекордера.
6. Загорается при включении режима прогрессивной
развертки.
I
Задняя панель
0 О 0 О О 0
1. 'f'Входной разъем для антенны
2. Ц Выходной ВЧ-разъем для подключения к телевизору
3. ВХОДНОЙ РАЗЪЕМ AV2 (EXT) ТИПА СКАР
4. ВЫХОДНОЙ РАЗЪЕМ AV1 (TV) ТИПА СКАРТ
5. ЦИФРОВОЙ АУДИОВЫХОД (ОПТИЧЕСКИЙ)
Для подсоединения к усилителю с разъемом оптического
цифрового аудио входа.
6. ЦИФРОВОЙ АУДИОВЫХОД (КОАКСИАЛЬНЫЙ)
Для подсоединения к усилителю с разъемом коаксиального
цифрового аудио входа.
7.
аналоговый
аудиовыход
Для соединения с аудиовходом внешнего оборудования с
использованием кабелей для аудиосигнала.
8.
видеовыход
Для соединения со входом внешнего оборудования с
использованием кабеля для видеосигнала.
9.
выход
З-УЮЕО
Для соединения со входом внешнего оборудования с
использованием кабеля 8-У1бео.
10.
выход
компонентного
видеосигнала
Для соединения с внешним оборудованием, снабженным
входом компонентного видеосигнала.
Через выходной ВЧ-разъем для подключения к
телевизору передается только сигнал с
антенного входа, но не передается сигнал,
воспроизводимый с диска DVD. Чтобы
просматривать диски DVD на вашем
телевизоре, вы должны подключить
аудио/видео кабели.
Русский -15
■
ПРИМЕЧАНИЕ
