Подключение Комбо DVD-peкopдepa к
приемнику спутникового телевидения
или другому оборудованию., " ,.
Вы можете соединить ваш Комбо DVD-peкopдep с
приемником спутникового телевидения или с другим
Комбо DVD-рекордером с помощью кабеля с
разъемами ¿КАРТ, если на выбранном оборудовании
имеются соответствующие выходные разъемы.

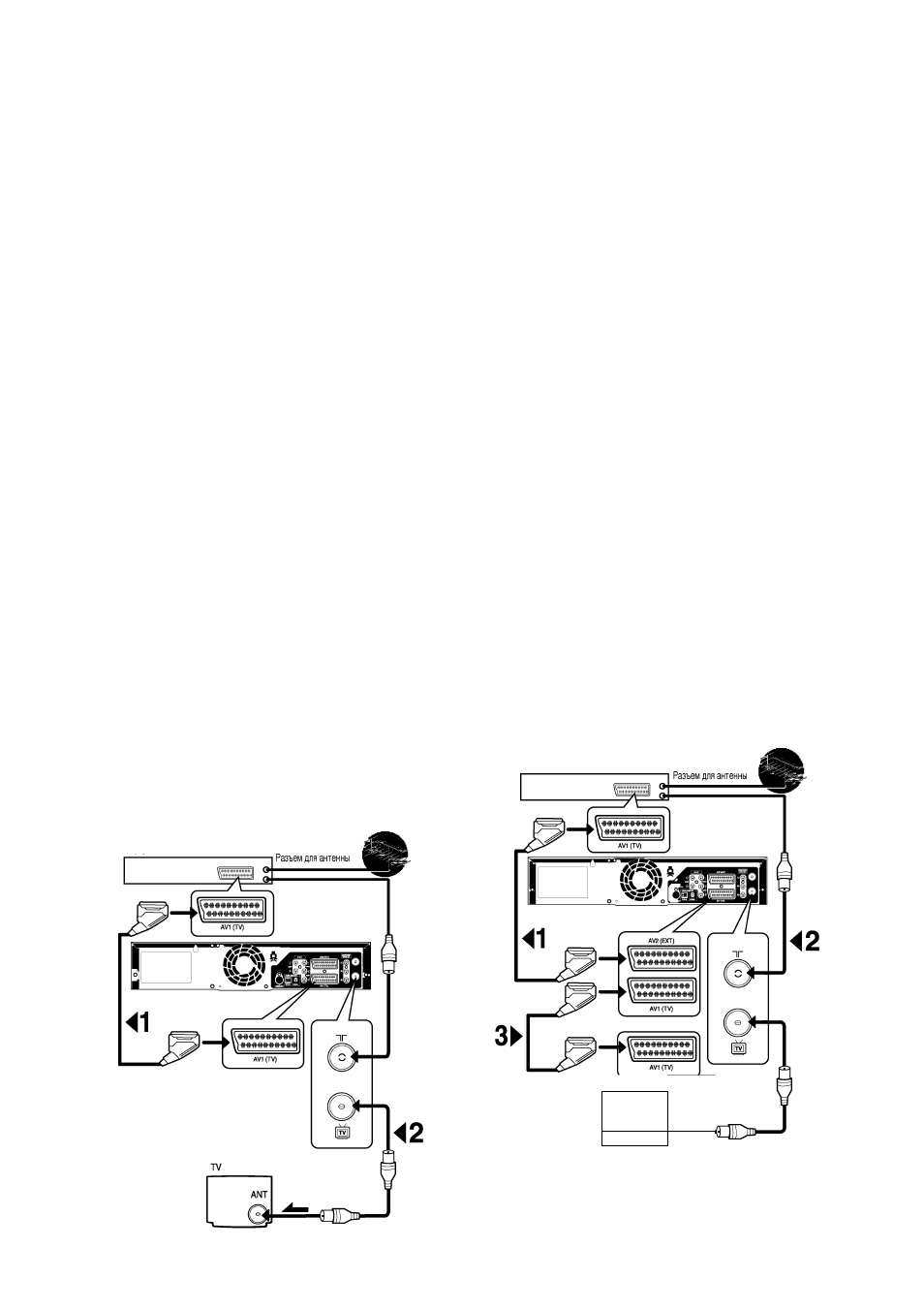

На нижеследующих иллюстрациях приведено
несколько примеров возможного подключения.
AV1 (TV): С помощью кабеля с 21-контакгными
разъемами СКАРТ
Подсоедините кабель с разъемами СКАРТ,
подключенный к приемнику спутникового
телевидения или другому оборудованию, к
разъему AV1(TV) (Аудио/Видео1) на задней
панели Комбо DVD-рекордера. Выполнив это
подключение, выберите источник сигнала,
нажимая кнопку Выбор входа, пока в качестве
источника сигнала не будет выбран вход AV1.
2
С помощью коаксиального ВЧ-кабеля
При таком подключении необходимо настроить
канал, на частоте которого подается сигнал от
приемника спутникового телевидения. Выходной
ВЧ-канал приемника спутникового телевидения
должен быть перестроен так, чтобы отстроиться
от 36 канала, частота которого используется
Комбо DVD-рекордером, например, этот канал
может быть перестроен на частоту 39 канала.
Приемник спутникового телевидения
или другое оборудование
1
2
3
AV2 IN (EXT): С помощью кабеля с 21-
контактными разъемами СКАРТ
Подсоедините кабель с разъемами СКАРТ,
подключенный к приемнику спутникового
телевидения или другому оборудованию, к
разъему AV2 (EXT) на задней панели Комбо
DVD-рекордера. Выполнив это подключение,
выберите источник сигнала, нажимая кнопку
Выбор входа, пока в качестве источника
сигнала не будет выбран вход AV2.
С помощью коаксиального ВЧ-кабеля
При таком подключении необходимо
настроить канал, на частоте которого
подается сигнал от приемника спутникового
телевидения. Выходной ВЧ-канал приемника
спутникового телевидения должен быть
перестроен так, чтобы отстроиться от 36
канала, частота которого используется Комбо
DVD-рекордером, например, этот канал может
быть перестроен на частоту 39 канала.
AV1 (TV): С помощью кабеля с 21-контактными
разъемами СКАРТ
Подсоедините один конец кабеля с разъемами
СКАРТ к разъему AV1 (TV) (Аудио/Видео1) на
задней панели Комбо DVD-рекордера.
Подсоедините другой конец кабеля к
соответствующему разъему на телевизоре.
Приемник спутникового телевидения
или другая аппаратура
TV \/
ANT
—
ВЧ-кабель
О
I О
m (D
Oti
■о
I
о Ф
^ S
О) 3D
ВЧ-кабель
