7.
Извлеките модули памяти
(см. раздел
Извлечение модулей памяти
).
8.
Снимите радиаторы и процессоры
(см. раздел
Удаление процессора
).
9.
Отсоедините кабель питания панели управления от системной платы
.
10.
Отсоедините четыре разъема вентилятора от системной платы
.
11.
Отсоедините передний кабель
USB от системной платы.
12.
Отсоедините разъемы кабелей передачи данных
SATA_0, SATA_1 и SATA_2 от системной платы.
13.
Извлеките системную плату
:
a.
Потяните фиксирующую рукоятку лотка системной платы
.
b.
При выполнении этого действия передвиньте лоток системной платы к передней части корпуса с помощью металлической защелки или
рукоятки
.
c.
Приподнимите лоток системной платы под углом
45 градусов во время извлечения лотка системной платы из отсека блока питания и из
корпуса
.
Установка системной платы
9
разъем кабеля питания жесткого
(нижнего) диска (P7)
10 разъем кабеля питания
оптического дисковода
(P9)
11 разъем кабеля передачи данных
SATA
12 зажим для прокладки кабелей
(кабели питания P4, P5 и P6)
13 канал для прокладки кабелей
(кабели питания P4, P5 и P6)
14 зажим для прокладки кабелей
(кабели питания P4, P5 и P6)
15 разъем кабеля питания P4
16 отсек для хранения кабелей
питания
P5 и P6
ПРЕДУПРЕЖДЕНИЕ
.
Модули
DIMM некоторое время горячие на ощупь после выключения компьютера. Подождите, пока модули DIMM
остынут
, прежде чем выполнять с ними какие-либо действия. Берите модули DIMM за края платы, избегайте контакта с компонентами
модулей
DIMM.
ПРИМЕЧАНИЕ
.
При извлечении модулей памяти запишите расположение гнезд модулей памяти
, чтобы затем выполнить правильную установку.

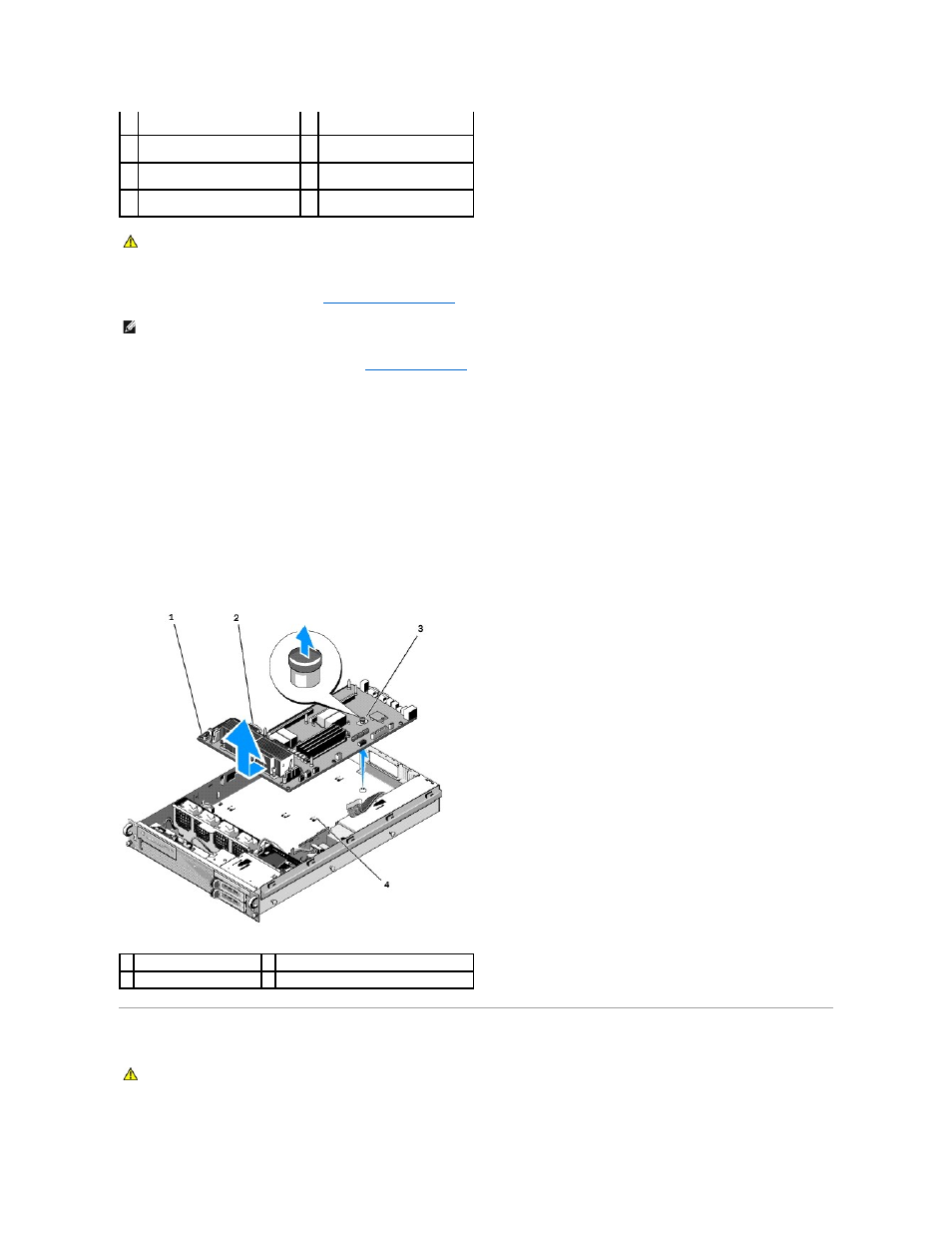

1 системная плата
2 металлическая защелка или рукоятка
3 фиксирующая рукоятка
4 защелки
ПРЕДУПРЕЖДЕНИЕ
.
Снятие крышек компьютера и доступ к внутренним компонентам разрешается только обученному персоналу
технического обслуживания
. Перед началом работ с внутренними компонентами компьютера ознакомьтесь с инструкциями по технике
безопасности
, которые поставляются вместе с компьютером. Для получения дополнительной информации о передовом опыте в технике
безопасности см
. главную страницу о соответствии нормативным документам по адресу www.dell.com/regulatory_compliance.
