Вентиляторы охлаждения
Руководство по обслуживанию Dell Precision™ R5400
Установка пары вентиляторов охлаждения
Компьютер оснащен четырьмя вентиляторами охлаждения
. Вентиляторы образуют пары и должны извлекаться попарно. Парными являются
вентиляторы
1 и 2, 3 и 4.
Снятие парных вентиляторов
1.
Выполните действия
, указанные в разделе
Перед началом работы с компьютером
.
2.
Извлеките съемную скобу вентилятора из корпуса и отложите ее в сторону
.
3.
Переместите один вентилятор в горизонтальной плоскости к передней части компьютера
, осторожно приподнимая и опуская его, чтобы
освободить четыре угла вентилятора из угловых крепежных опор
.
4.
Таким же образом извлеките второй парный вентилятор
, чтобы освободить его из крепежных опор.
5.
Отсоедините соответствующие разъемы вентиляторов от системной платы и окончательно извлеките пару вентиляторов из корпуса
.
Установка пары вентиляторов охлаждения
1.
Установите каждую пару вентиляторов на четыре крепежные опоры
.
ПРЕДУПРЕЖДЕНИЕ
.
Снятие крышки и доступ к внутренним компонентам компьютера должны осуществляться только специально
обученными техническими сотрудниками по обслуживанию
. Перед началом работы с внутренними компонентами компьютера
ознакомьтесь с инструкциями по технике безопасности
, которые поставляются вместе с компьютером. Для получения дополнительной
информации о передовом опыте в технике безопасности см
. главную страницу о соответствии нормативным документам по адресу
www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ
.
Вентиляторы необходимо извлекать попарно
.

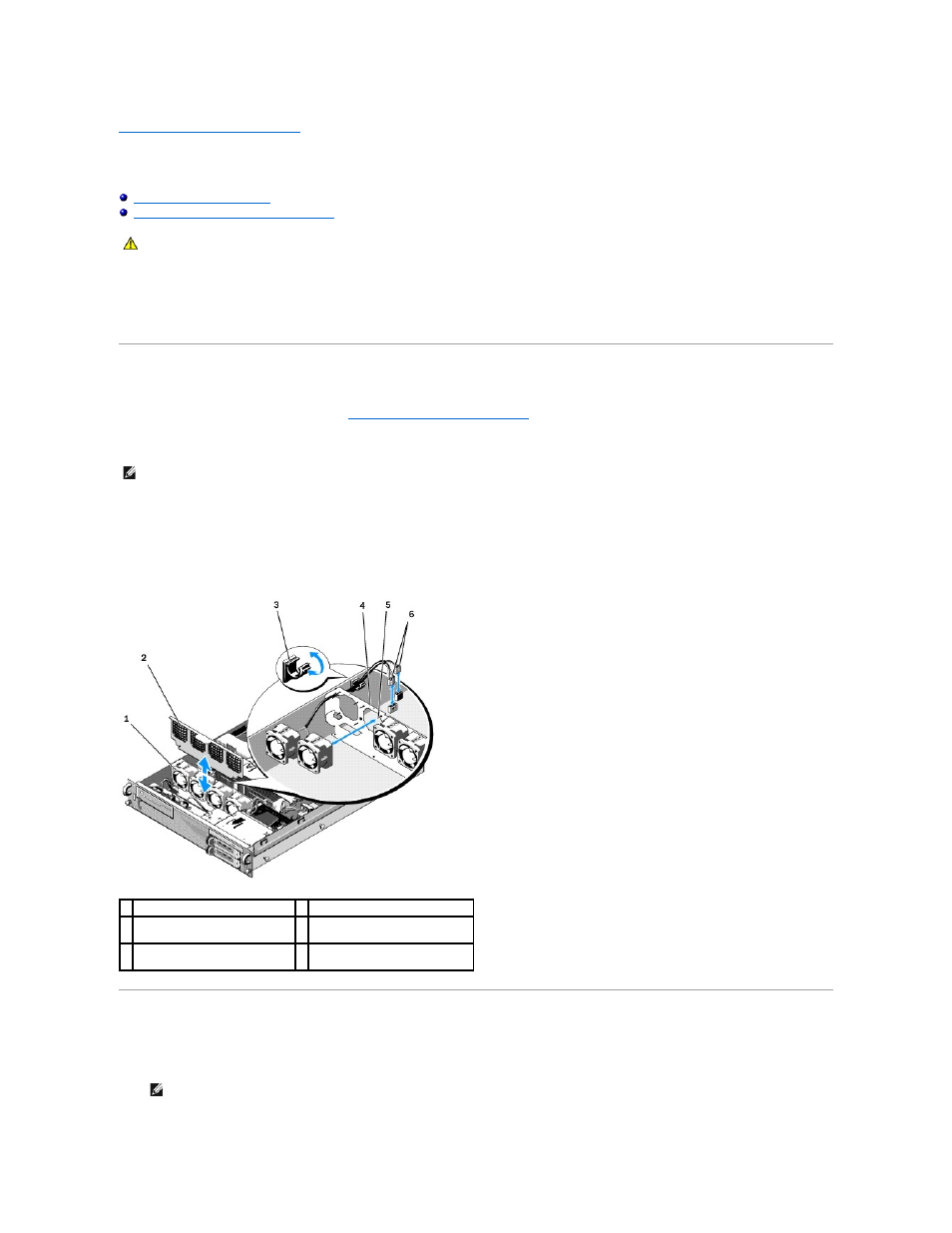

1 вентиляторы (4)
2 скоба вентилятора (съемная)
3 зажим кабеля
4 скоба вентилятора (не
снимается
)
5 угловые крепежные опоры (по 4
на каждый вентилятор
)
6 кабели вентилятора,
подключаемые к системной плате
ПРИМЕЧАНИЕ
.
Убедитесь
, что наклейки с номерами вентиляторов направлены вверх.
