Блок распределения питания
Руководство по обслуживанию Dell Precision™ R5400
Снятие блока распределения питания
Установка блока распределения питания
Снятие блока распределения питания
1.
Выполните действия
, указанные в разделе
Перед началом работы с компьютером
.
2.
Отсоедините разъем кабеля питания с маркировкой
"P9" на задней части дисковода оптических дисков.
3.
Отсоедините кабели питания жесткого диска и разъемы с маркировкой
(P8) (верхний жесткий диск) и (P7) (нижний жесткий диск, если
установлен
).
ПРЕДУПРЕЖДЕНИЕ
.
Снятие крышки и доступ к внутренним компонентам компьютера должны осуществляться только специально
обученными техническими сотрудниками по обслуживанию
. Перед началом работы с внутренними компонентами компьютера
ознакомьтесь с инструкциями по технике безопасности
, которые поставляются вместе с компьютером. Для получения дополнительной
информации о передовом опыте в технике безопасности см
. главную страницу о соответствии нормативным документам по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Чтобы отсоединить разъем от задней части дисковода оптических дисков
, потяните за разъем, а не за кабель.
ПРИМЕЧАНИЕ
.
Не отсоединяйте кабели питания непосредственно от задней части жестких дисков
, так как это не является необходимым
для снятия блока распределения питания
.

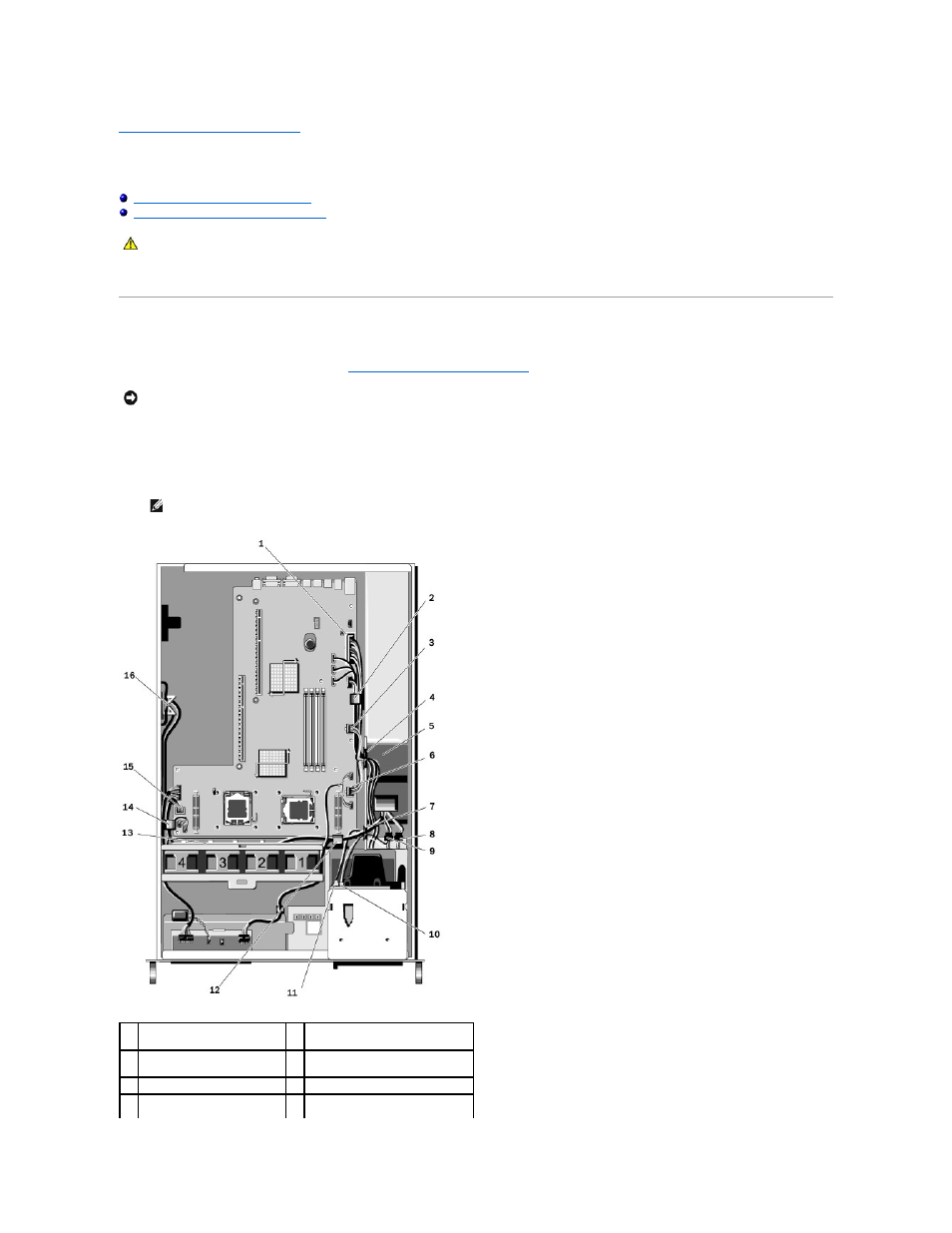

1
разъем кабеля питания
P1
2
зажим для прокладки кабеля
(кабель питания P1)
3
разъем кабеля питания
P2
4
портал для прокладки кабелей
(кабели питания P1, P2 и P3)
5
блок распределения питания
6
разъем кабеля питания
P3
7
портал для прокладки
кабелей
(кабели питания P4,
8
разъем кабеля питания жесткого
(нижнего) диска (P7)
