Установка и замена компонентов
325
6
Приподнимите блок радиатора и извлеките его из компьютера.
7
Отсоедините разъем дополнительного громкоговорителя (если таковой
установлен) от системной платы.
8
Отсоедините вентилятор платы от разъема системной платы с маркировкой
«FAN_CCAG» (
смотрите раздел «Компоненты системной платы» на
9
Отсоедините вентилятор платы от разъема с маркировкой «FAN_FRONT»
на системной плате (смотрите раздел «Компоненты системной платы»

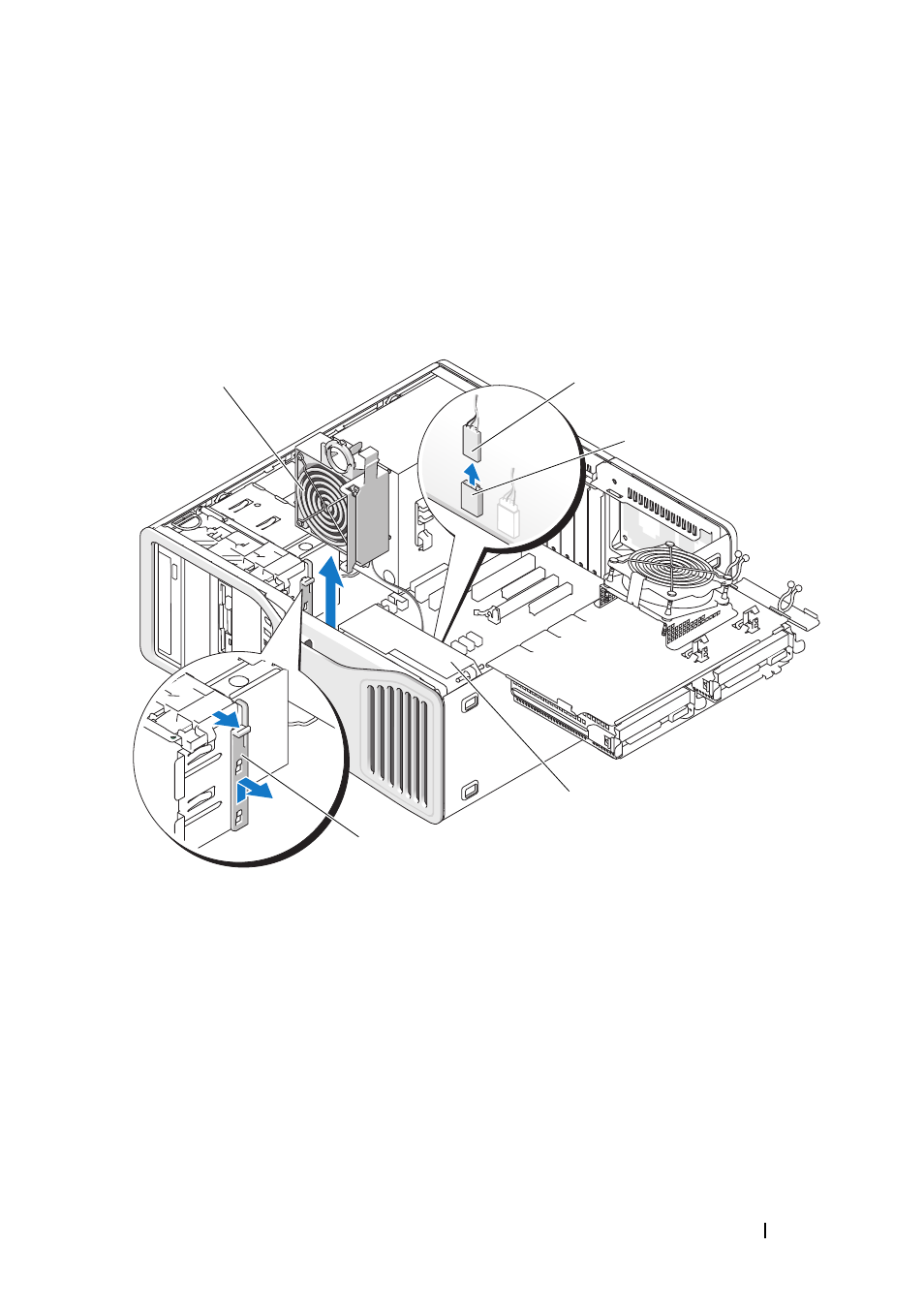

1
вентилятор платы
2
кабель вентилятора платы
3
разъем вентилятора платы на
системной плате (FAN_CCAG на
системной плате)
4
передний вентилятор
5
фиксирующий механизм платы
нормальной длины
3
5
2
1
4
