Инструкция по эксплуатации Dell Precision T5400 (Late 2007)
Страница 302
302
Установка и замена компонентов
7

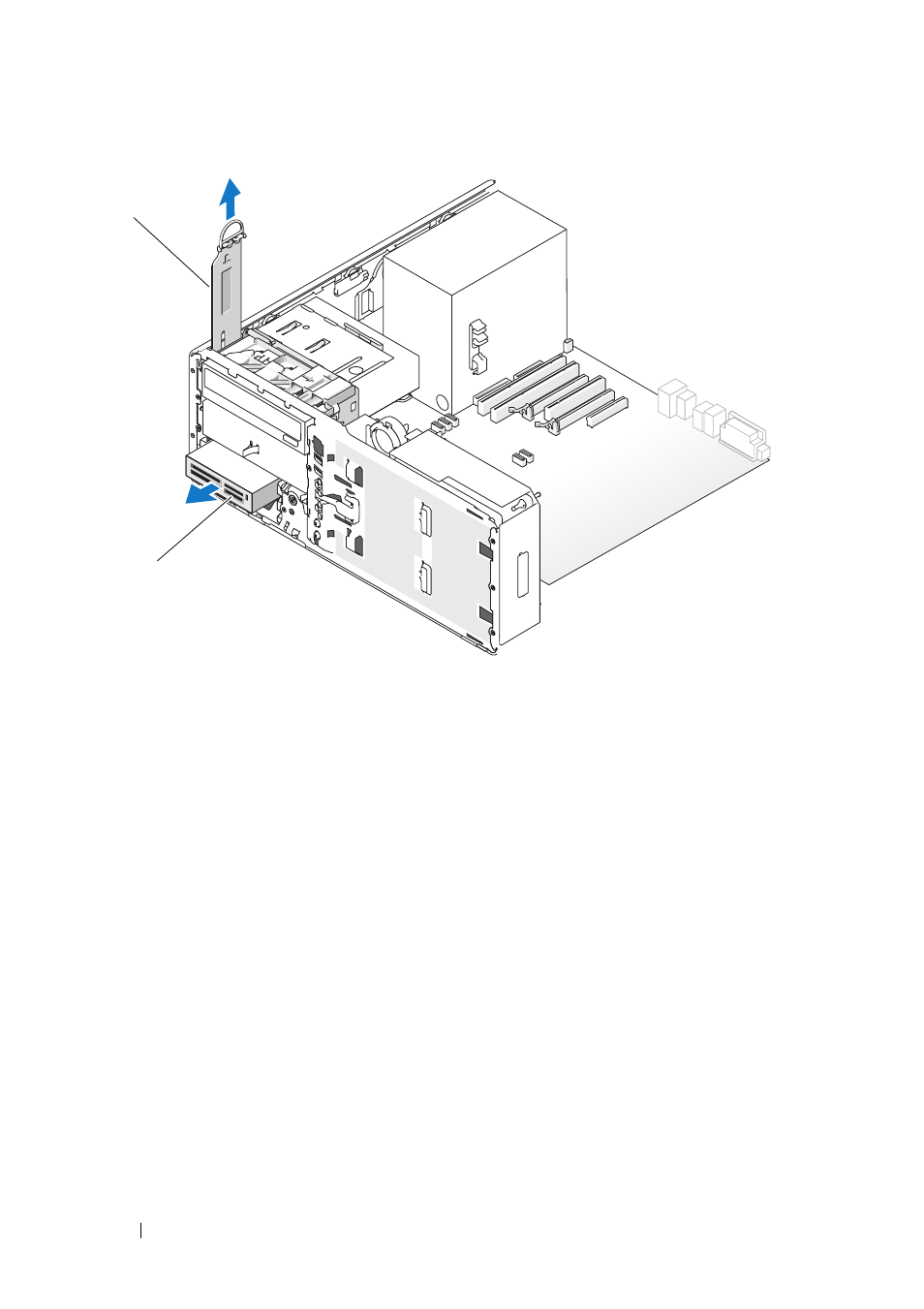

Извлеките устройство чтения мультимедийных карт.
8
Если вы не устанавливаете в отсек FlexBay другой дисковод, а в компьютере
имеются металлические экраны (смотрите раздел «Сведения
о металлических экранах, которые могут использоваться в некоторых
конфигурациях дисководов и дисков» на стр. 241), установите
металлическую вставку с вентиляционными отверстиями над отсеком
FlexBay
и пустым пространством под ним.
a
Держа металлическую вставку под углом, вставьте два верхних
винта в слот, который тянется вдоль внутренней поверхности отсека
FlexBay.
b
Прижмите нижнюю часть металлической вставки с вентиляционными
отверстиями вниз и вставьте два нижних винта в слот на открытой
поверхности под отсеком FlexBay.
1
вставка для фиксации
дисковода
2
устройство чтения
мультимедийных карт
2
1
