Инструкция по эксплуатации Samsung 570DX
Страница 28

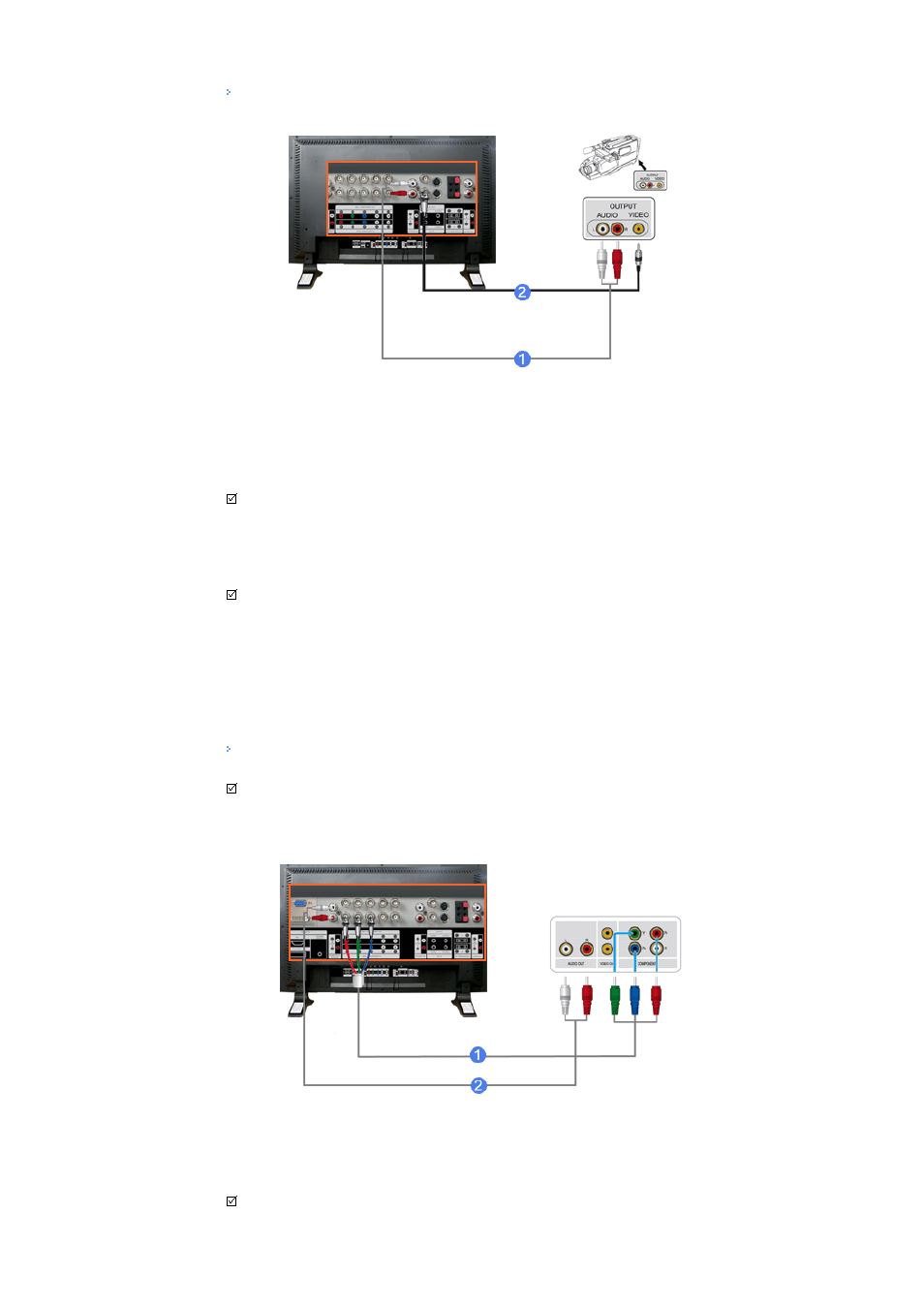

Подключение видеокамеры
1)
Найдите выходные разъемы аудио/видеосигналов на видеокамере. Обычно они находятся на
боковой или задней стороне.
Соедините с помощью комплекта аудио-кабелей разъемы выхода аудиосигнала (AUDIO OUTPUT)
видеокамеры и входные разъемы аудиосигнала AV AUDIO IN [L-AUDIO-R] на мониторе.
2)
Соедините с помощью видеокабеля разъем выхода видеосигнала (VIDEO OUTPUT) на видеокамере
и входной разъем видеосигнала AV IN [VIDEO] на мониторе.
Примечание
• Выберите вход AV, к которому подключен видеокамера, используя кнопку выбора источника
(Source) на передней панели монитора.
• Затем запустите видеокамеру, предварительно вставив кассету.
Примечание
• Изображенные аудио-видеокабели обычно входят в комплект принадлежностей видеокамеры .
(в противном случае их нужно приобрести.)
Если видеокамера обеспечивает стерео-запись звука, то необходим комплект из двух кабелей.
Подключение видеоприставки
Примечание
• Подключение типичной видеоприставки показано ниже.
1)
Соедините видеокабелем разъемы подключение компонентов BNC/COMPONENT IN - подключение
портов P
R
, Y, P
B
на мониторе и разъемы P
R
, Y, P
B
на видеоприставке.
2)
Соедините с помощью комплекта аудиокабелей разъемы Разъем для подключения аудиосигнала
COMPONENT AUDIO IN [L-AUDIO-R] на мониторе и разъемы AUDIO OUT на видеоприставке.
Примечание
• Выберите вход Component, к которому подключен видеоприставки, используя кнопку выбора
