Регулировка угла настенного кронштейна – Инструкция по эксплуатации Samsung 570DX
Страница 23
1. Закрепив изделие на настенном
кронштейне, убедитесь, что оно правильно
зафиксировано на левом и правом
пластиковых держателях.
2. При установке изделия на кронштейн
следите, чтобы пальцы не попали в
отверстия.
3. Убедитесь, что настенный кронштейн
надежно прикреплен к стене, в противном
случае после установки изделие может не
держаться на месте.

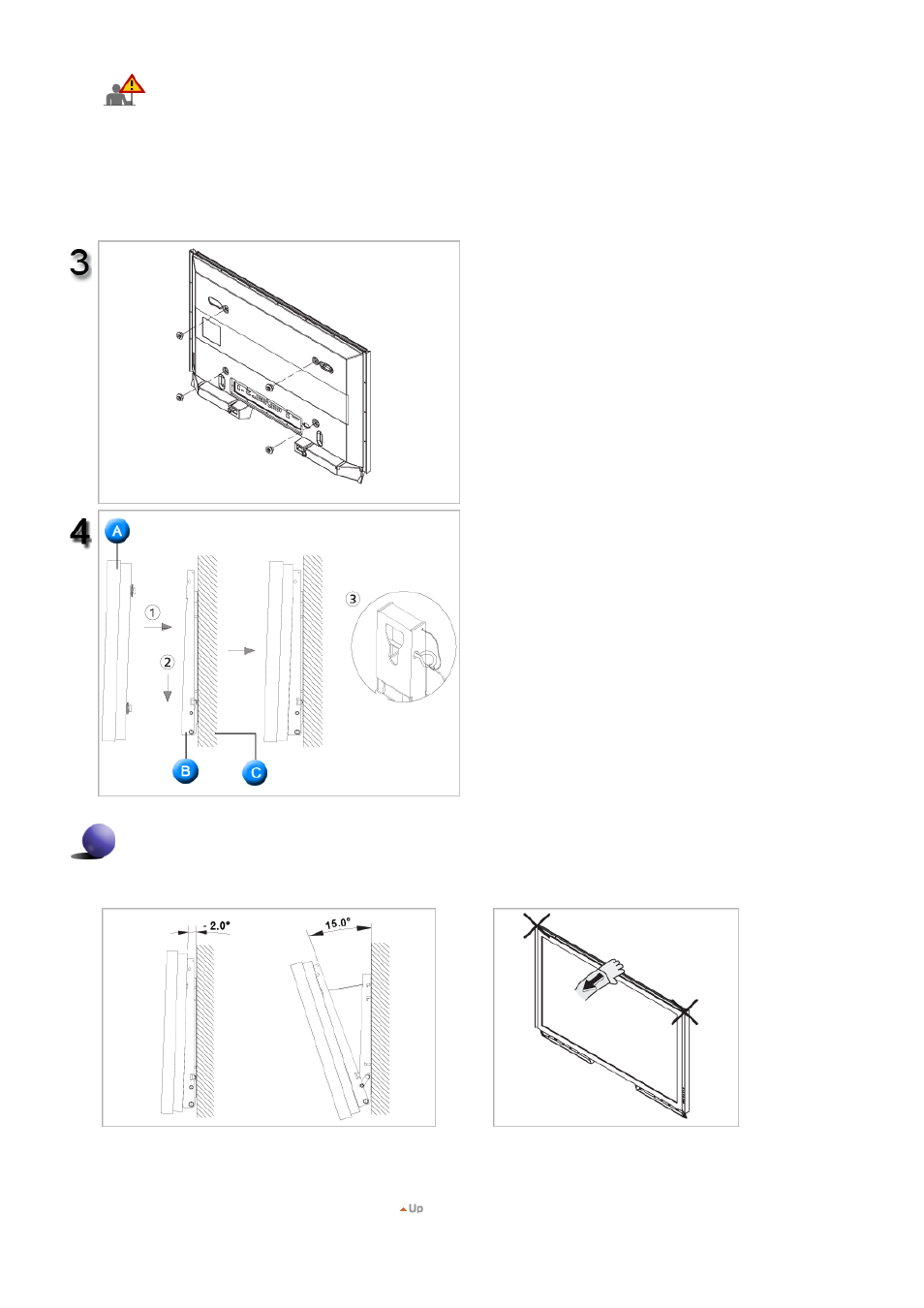

Затяните 4 винта в шаге 2 (пластиковый
держатель + винт B в отверстия на задней
стороне изделия.
Удалите стопорный штифт 3 и вставьте 4
держателя изделия в соответствующие
отверстия кронштейна 1. Затем прочно
закрепите изделие 2 на кронштейне. Не
забудьте заново вставить и зафиксировать
защитный штифт 3, чтобы изделие прочно
держалось на кронштейне.
A. Монитор
B. Настенный кронштейн
C. Стена
Регулировка угла настенного кронштейна
Перед установкой на стену установите угол наклона кронштейна до -2°.
1. Закрепите изделие на настенном кронштейне.
2. Для регулировки угла держите изделие за середину верхней
части и тяните вперед (по направлению стрелки).
3. Можно установить угол наклона кронштейна между -2° и 20°.
Убедитесь, что при установке угла
используете при регулировке угла середину
верхней части, а не левую или правую
сторону изделия.
