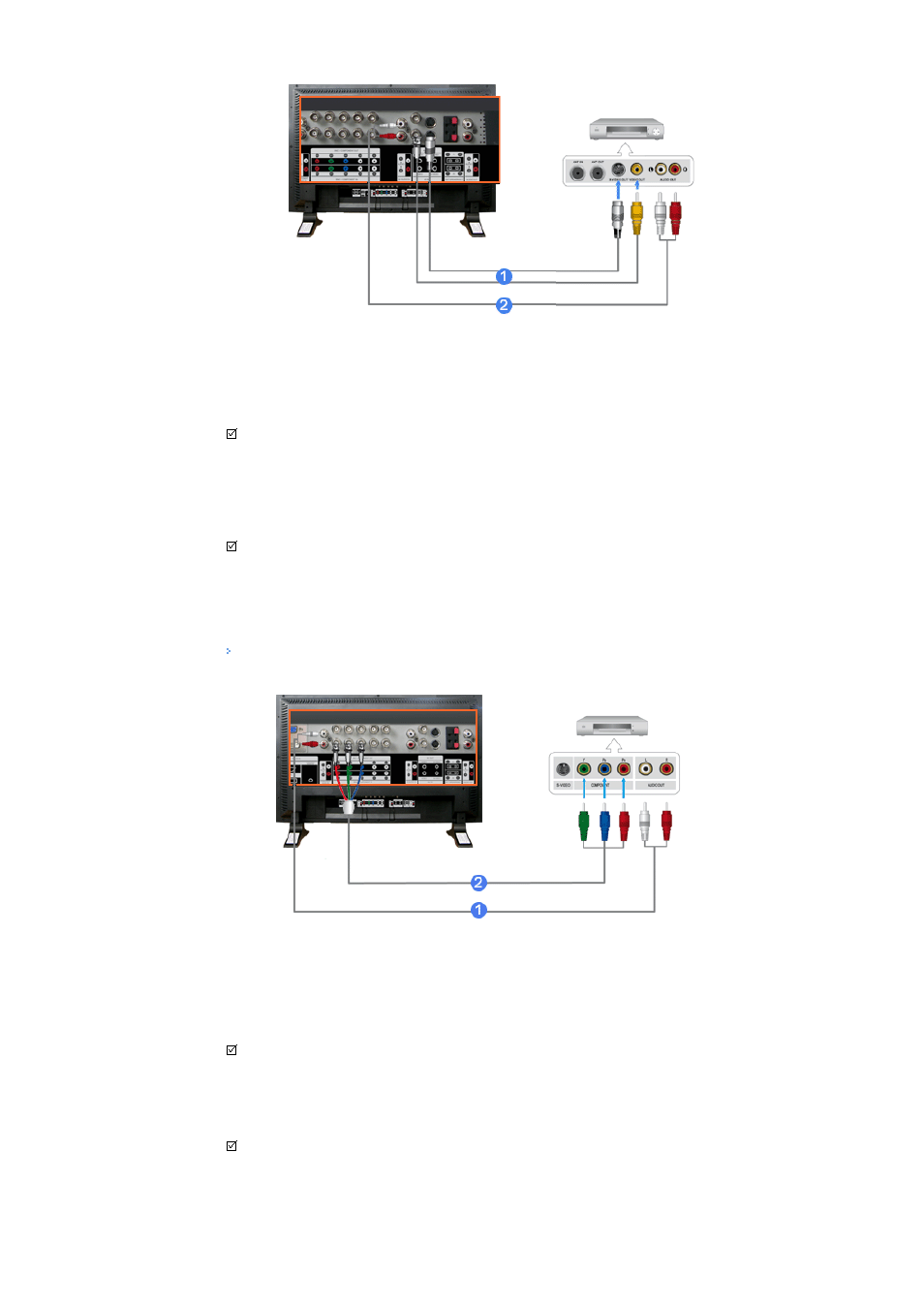

1)
Все устройства - источники аудио-видеосигналов, например, видеомагнитофоны или видеокамеры,
подключаются к разъему Разъем для подключения AV IN [VIDEO] или Разъем для подключения AV
IN [S-VIDEO] на мониторе с помощью кабеля S-VHS или BNC.
2)
Подключите разъемы Audio (L) (Аудио (Л)) и Audio (R) (Аудио (П)) видеомагнитофона или
видеокамеры к разъемам монитора AV AUDIO IN [L-AUDIO-R] с помощью кабелей.
Примечание
• Выберите вход AV или S-Vide, к которому подключен видеомагнитофон или видеокамера,
используя кнопку выбора источника (Source) на передней панели монитора.
• Затем запустите видеомагнитофон или видеокамеру, предварительно вставив DVD-диск или
кассету.
Примечание
• Кабель S-VHS или BNC не входит в комплект поставки.
Подключение DVD-проигрывателя
1)
Соедините с помощью комплекта аудио-кабелей разъемы выхода аудиосигнала (AUDIO OUTPUT)
видеокамеры и входные разъемы аудиосигнала COMPONENT AUDIO IN [L-AUDIO-R] на мониторе.
2)
Соедините с помощью видеокабеля разъем выхода видеосигнала (VIDEO OUTPUT) на видеокамере
и входной разъем видеосигнала BNC/COMPONENT IN - подключение портов P
R
, Y, P
B
на
мониторе.
Примечание
• Выберите вход Component, к которому подключен DVD-проигрыватель, используя кнопку выбора
источника (Source) на передней панели монитора.
• Затем запустите DVD-проигрыватель, предварительно вставив DVD-диск.
Примечание
• Кабель Component не входит в комплект поставки.
Описание выхода Component video см. в руководстве пользователя DVD-проигрывателя.
