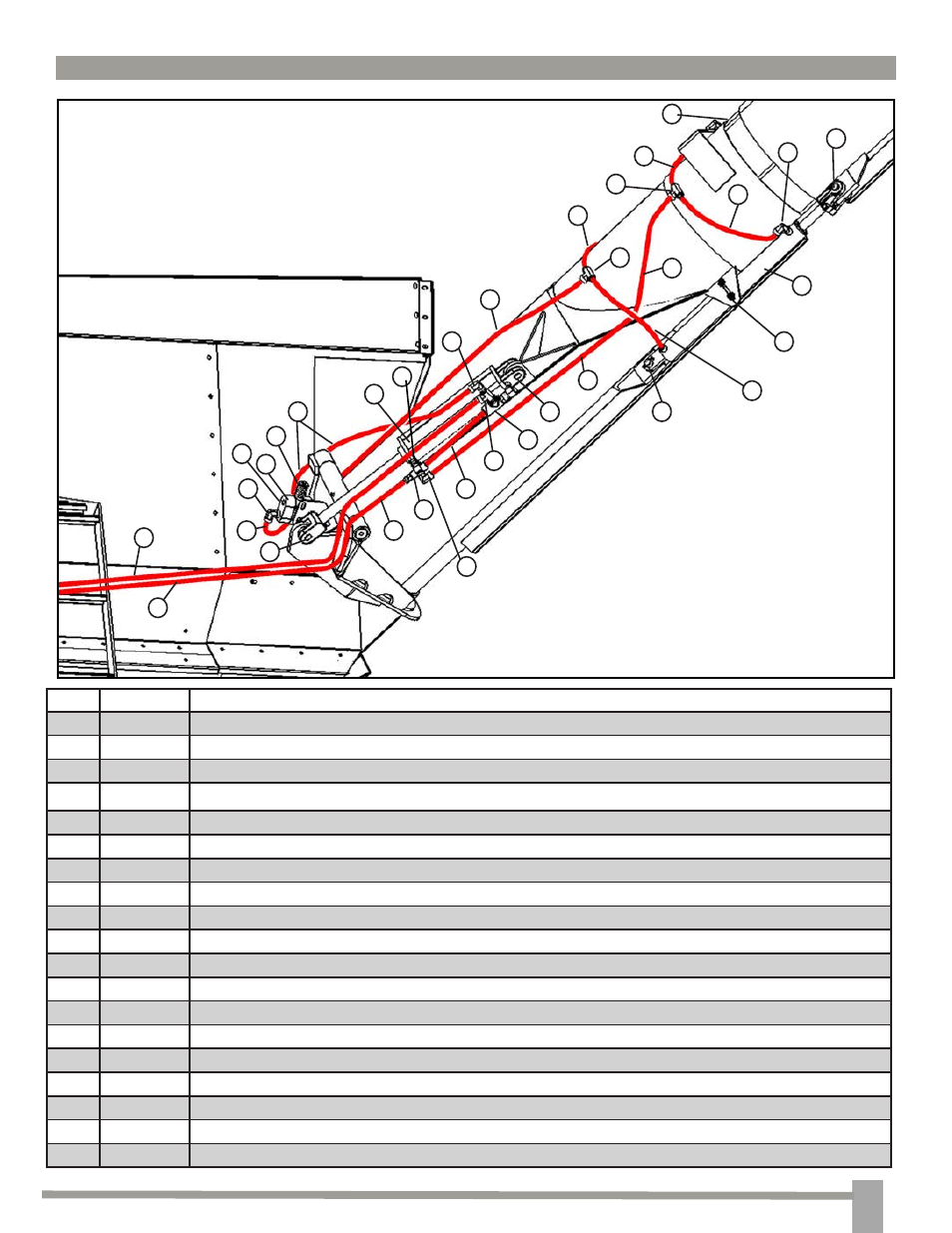

Подвижный гидроцилиндр системы складывания
15
2
2
3
4
6
9
10
11
1
12
13
14
3
7
6
17
18
14
7
2
12
4
4
14
2
6
14
8
6
3
2
5
16
№
Номер детали Описание
1
JM0000324 Гидроцилиндр 76,2 x 355,6 мм
2
JM0000325 Наружное колено 90°, 9,5 мм
3
JM0000326 Наружный тройник, 9,5 мм
4
JM0000327 Управляемый обратный клапан
5
JM0000328 Диафрагменный дроссель (0,62)
6
JM0000339 Гидравлический шланг 12,7 x 206,4 мм
7
JM0000340 Гидравлический шланг 12,7 x 1 854 мм
8
JM0000341 Гидравлический шланг 12,7 x 1 359 мм
9
JM0000329 Гидравлический шланг 6,35 x 241 мм
10
JM0000343 Гидравлический шланг 12,7 x 914 мм
11
JM0000330 Гидравлический шланг 6,35 x 6 096 мм
12
JM0000331 Гидравлический шланг 6,35 x 5 791 мм
13
JM0000346 Гидроцилиндр 50,8 x 609,6 мм
14
JM0000332 Шплинт со шпилькой 25,4 x 101,6 мм
15
JM0000348 Перепускной клапан
16
JM0000349 Пробка
17
JM0000350 Пружина
18
JM0000351 U-образный болт 63,5 x 121 мм с шайбой и стопорной гайкой 9,5 мм
19
JM0000333 Комплект уплотнений для гидроцилиндра 50,8 x 609,6 мм
