19

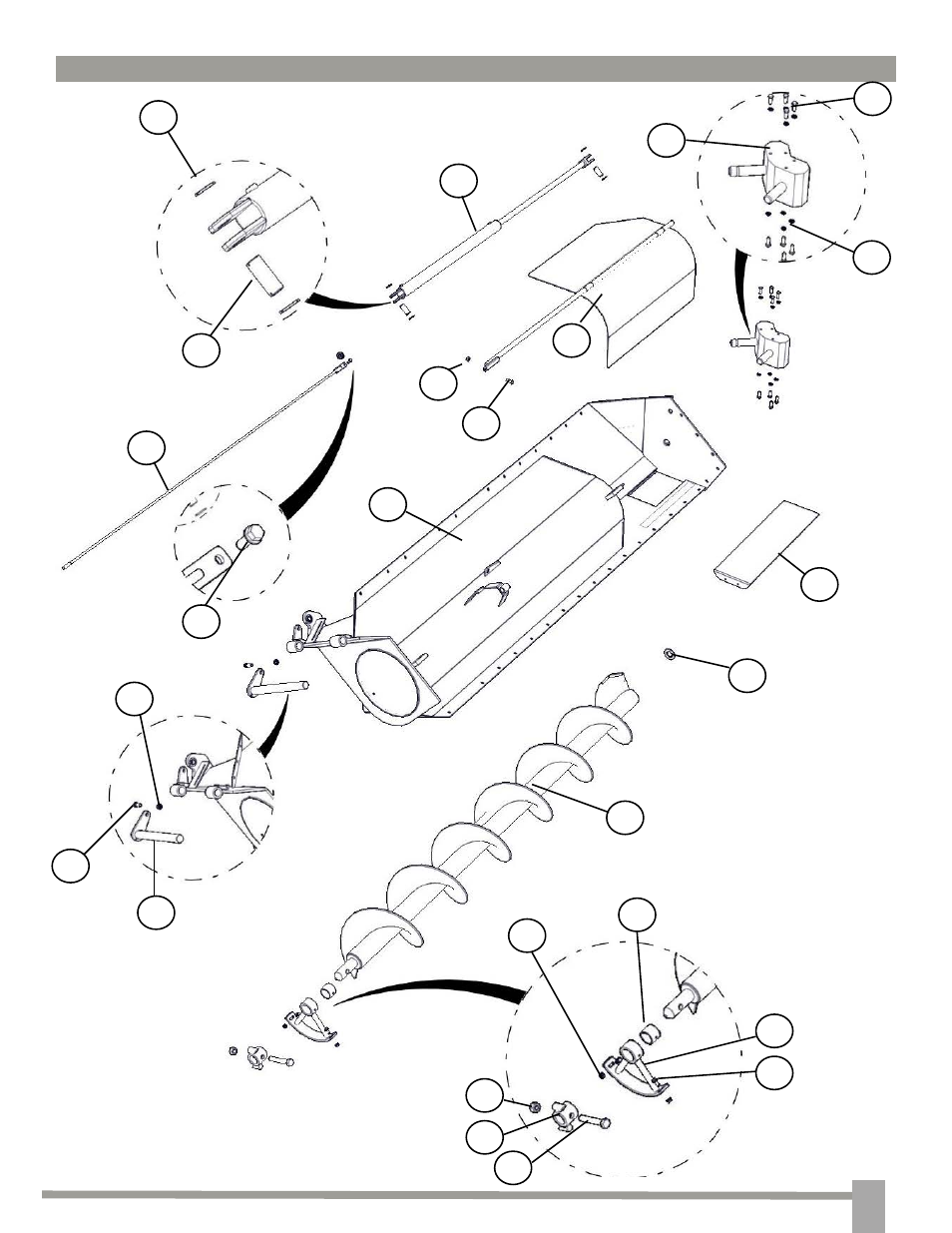

Нижний шнек и труба
19
8
9
3
14
15
4
10
16
5
11
17
6
12
18
7
13
19
24
25
23
22
21
20
2
Зерновой бункер – обшивка бортов
№
Номер детали Описание
1
JM0002753
Верхняя передняя панель
2
JM0002751
Обшивка передней стенки
3
JM0002758
Уголок боковой обшивки, длина: 997 мм
4
JM0002760
Передняя панель обшивки низкого борта
5
JM0002687
Стыковая накладка обшивки низкого борта
со стороны, противоположной шнеку
6
JM0002762
Задняя панель обшивки низкого борта
7
JM0002759
Уголок боковой обшивки, длина: 505 мм
8
JM0002763
Обшивка задней стенки
9
JM0002756
Уголок боковой обшивки, длина: 676 мм
10 JM0002764
Задняя панель обшивки высокого борта
11 JM0002688
Стыковая накладка обшивки высокого борта
12 JM0002765
Передняя панель обшивки высокого борта
13 JM0002754
Малая передняя панель со стороны шнека
14 JM0002757
Уголок боковой обшивки, длина: 203 мм
