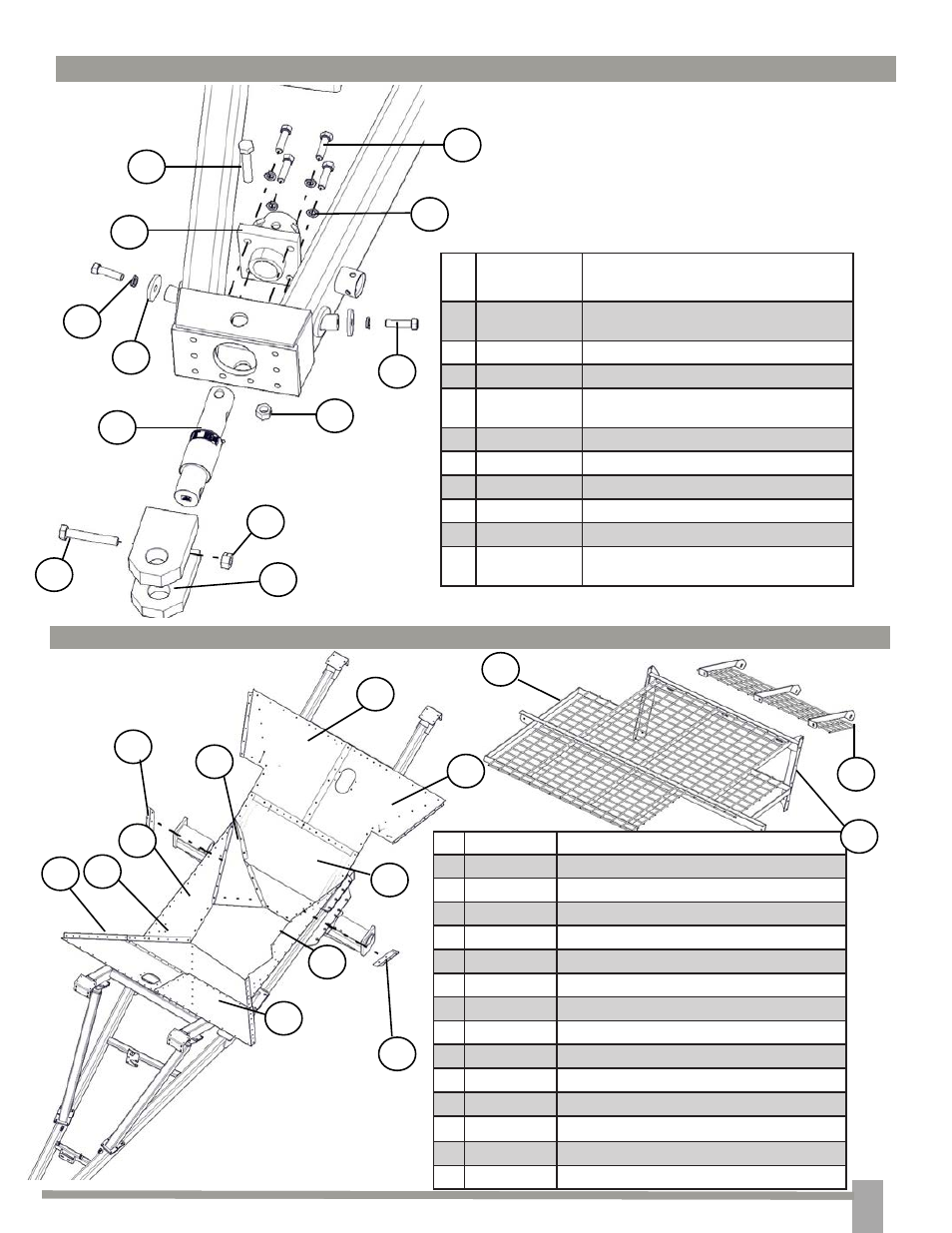

Узел сцепки с весами
1
3
2
4
2
9
10
7
8
5
7
6
№ Номер
детали
Описание
1
JM0000012
Поворотная сцепка с двумя проушинами
(вилка)
2
JM0000013
Гайка стопорная 25,4 мм, кат. 5
3
JM0000014
Болт 25,4 x 140 мм, кат. 5
4
JM0000015
Взвешивающая штанга сцепки/хвостовик
73 мм
5
JM0000018
Болт 19 x 51 мм с шестигранной головкой
6
JM0000016
Кольцо предохранительной цепи
7
JM0000017
Шайба стопорная 19 мм
8
JM0000019
Сварной элемент штанги весов
9
JM0000021
Болт 25,4 x 114 мм, кат. 5
10 JM0000022
Болт мелкорезьбовой 19 x 76 мм с
шестигранной головкой, кат. 8
2
3
4
5
8
9
7
1
10
11
№
Номер детали Описание
1
JM0000376
Передняя средняя нижняя панель со стороны, противоположной шнеку
2
JM0000377
Нижняя передняя панель
3
JM0000378
Нижняя панель со стороны, противоположной шнеку
4
JM0000379
Наклонная панель
5
JM0000380
Средняя задняя нижняя панель со стороны, противоположной шнеку
6
JM0000381
Средняя задняя нижняя панель со стороны шнека
7
JM0000382
Нижняя задняя панель
8
JM0000383
Нижняя панель со стороны шнека
9
JM0000384
Передняя средняя нижняя панель со стороны шнека
10 JM0000385
Передняя решетка бункера
11 JM0000386
Задняя решетка бункера
12 JM0002895
Опорная стяжка стенки ниши решетки
13 JM0002904
Уголок для нижней панели со стороны, противоположной шнеку
14 JM0002905
Уголок для нижней панели со стороны шнека
Зерновой бункер – нижние панели бункера
