5
ASUS M4A78 PLUS
Deutsch

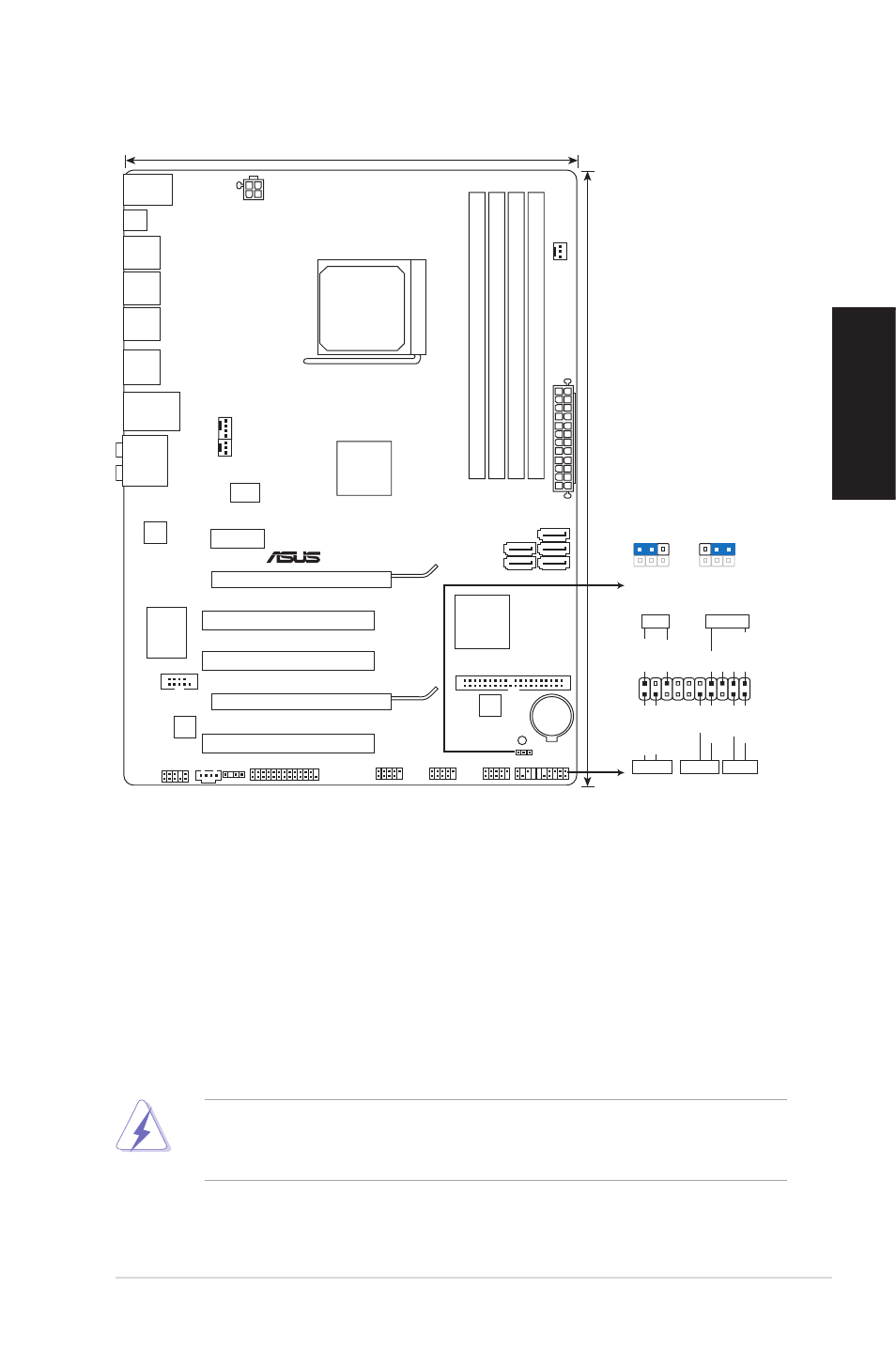

1.
Motherboard-Layout
2.
Installieren der CPU
So installieren Sie den Prozessor:
1. Suchen Sie auf dem Motherboard den Prozessorsockel.
2. Heben Sie den Sockelhebel bis zu einem �inkel von 90 Grad hoch.
3. Positionieren Sie die CPU oberhalb des Sockels, so dass die CPU-Ecke mit
dem goldenen Dreieck auf der Sockelecke mit dem kleinen Dreieck liegt.
4. Setzen Sie die CPU vorsichtig in den Sockel ein. Achten Sie auf den
korrekten Sitz.
5. Sobald die CPU richtig sitzt, drücken Sie den Sockelhebel nach unten, um
die CP� zu arretieren. Sie hören einen Klickton, �enn der Hebel einrastet.
Die CPU passt nur in einer Richtung in den Sockel. Stecken Sie die CPU nicht
ge�altsam hinein, um verbogene Kontaktstifte und Schäden an der CP� zu
vermeiden!
M4A78 PLUS
PCIEX16_1
PCIEX16_2
PCIEX1_1
PCI3
PCI2
PCI1
USBE34
USB910
USBE12
SPDIF_OUT
AAFP
CD
ATX12V
EATXPW
R
CPU_FAN
PWR_FAN
CHA_FAN
Lithium Cell
CMOS Power
Super
I/O
ALC
887
Realtek
8112
ICS
9LPRS485
KBMS
SPDIF_O
USB34
USB56
USB78
8Mb
BIOS
SB_PWR
PANEL
CLRTC
22.4cm(8.8in)
DDR2 DIMM_A1 (64bit, 240-pin module)
SOCKET AM2
+
DDR2 DIMM_B1 (64bit, 240-pin module)
DDR2 DIMM_A2 (64bit, 240-pin module)
DDR2 DIMM_B2 (64bit, 240-pin module)
SATA5
SATA3
SATA2
SATA1
SATA6
AUDIO
LAN1_USB12
ESATA_
USB11
30.5cm(12.0in)
PRI_IDE
AMD
®
SB700
AMD
®
770
LPT
COM1
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC
PIN 1
* Requires an ATX power supply
PLED
SPEAKER
PLED
+
PLED
-
+5V
Groun
d
Groun
d
Speake
r
IDE_LED
+
IDE_LED
-
PWR
Groun
d
Rese
t
Groun
d
PANEL
IDE_LED
PWRSW
RESET
