17
ASUS M4A78 PLUS
Português
1.

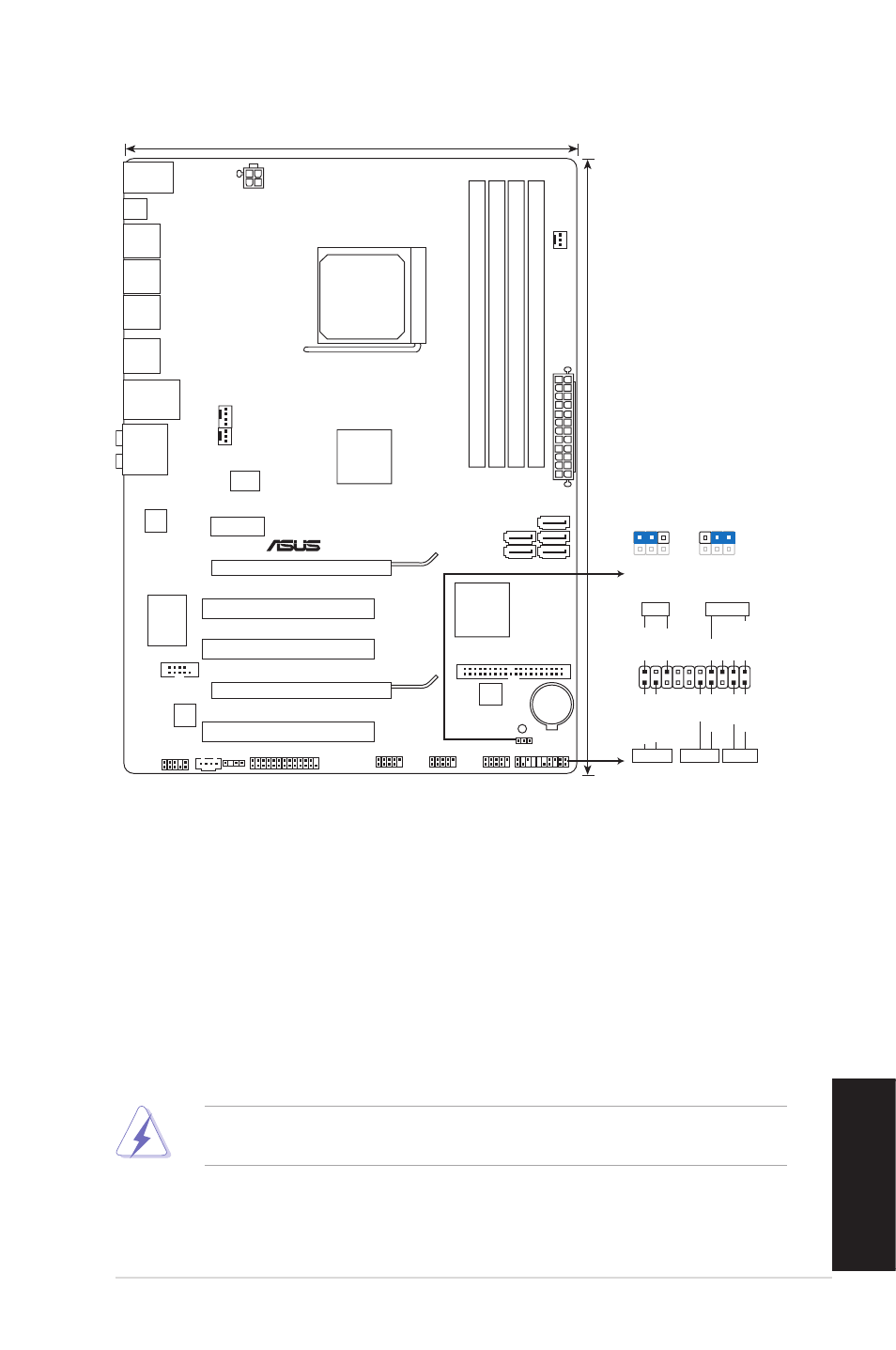

Disposição da placa-principal
2.
Instalação da CPU
Para instalar a CPU:
1. Localize o socket da CPU na placa principal.
2. Levante a alavanca do socket até atingir um ângulo de pelo menos 90º.
3. Posicione a CPU por cima do socket de forma a que o canto da CPU com
o triângulo dourado fique alinhado com o canto do socket contendo um
pequeno triângulo.
4. Introduza cuidadosamente a CPU no suporte até esta encaixar no devido
lugar.
5. Quando a CPU estiver no lugar, empurre a alavanca do socket para baixo
para fi�ar a CP�. A patilha lateral da alavanca emite um estalido para indicar
que a CP� está devidamente fi�ada.
A CPU apenas pode ser encaixada numa direcção. NÃO force a entrada da
CP� no socket para evitar dobrar os pinos e danificar a CP�!
M4A78 PLUS
PCIEX16_1
PCIEX16_2
PCIEX1_1
PCI3
PCI2
PCI1
USBE34
USB910
USBE12
SPDIF_OUT
AAFP
CD
ATX12V
EATXPW
R
CPU_FAN
PWR_FAN
CHA_FAN
Lithium Cell
CMOS Power
Super
I/O
ALC
887
Realtek
8112
ICS
9LPRS485
KBMS
SPDIF_O
USB34
USB56
USB78
8Mb
BIOS
SB_PWR
PANEL
CLRTC
22.4cm(8.8in)
DDR2 DIMM_A1 (64bit, 240-pin module)
SOCKET AM2
+
DDR2 DIMM_B1 (64bit, 240-pin module)
DDR2 DIMM_A2 (64bit, 240-pin module)
DDR2 DIMM_B2 (64bit, 240-pin module)
SATA5
SATA3
SATA2
SATA1
SATA6
AUDIO
LAN1_USB12
ESATA_
USB11
30.5cm(12.0in)
PRI_IDE
AMD
®
SB700
AMD
®
770
LPT
COM1
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC
PIN 1
* Requires an ATX power supply
PLED
SPEAKER
PLED
+
PLED
-
+5V
Groun
d
Groun
d
Speake
r
IDE_LED
+
IDE_LED
-
PWR
Groun
d
Rese
t
Groun
d
PANEL
IDE_LED
PWRSW
RESET
