Страница 29
29
ASUS M4A78 PLUS
Български
1.

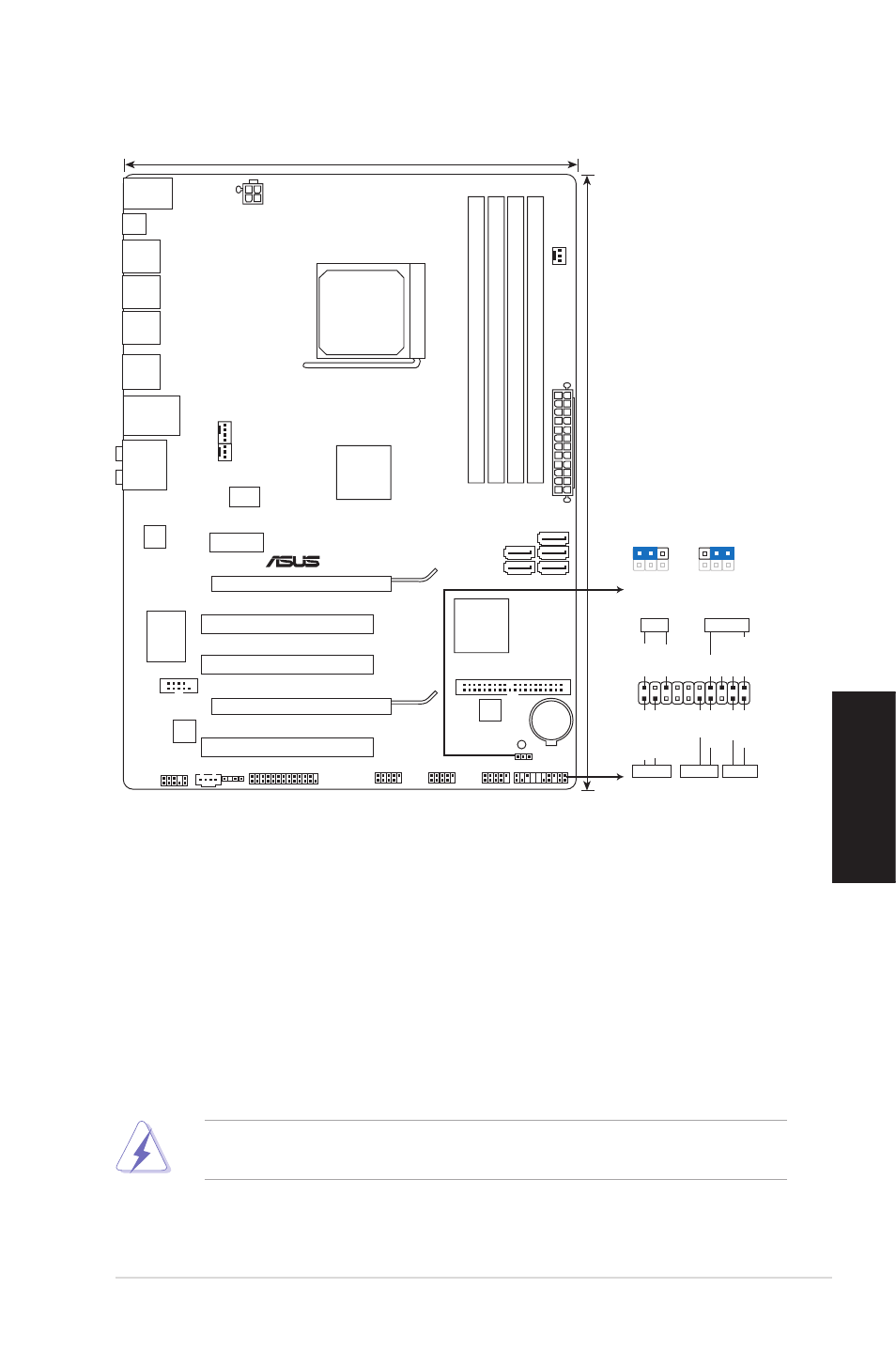

Разположение на елементите на дънната платка
2.
Инсталиране на процесора
Инсталиране на микропроцесор:
1.
Намерете гнездото на микропроцесора върху дънната платка.
2.
Повдигнете лостчето на сокета до 90°.
3.
Поставете процесора над сокета така, че маркираният ъгъл на процесора да съвпадне
с изпъкналостта в основата на лоста на сокета.
4.
Внимателно спуснете процесора в сокета, докато застане на място.
5.
След като процесорът е поставен, спуснете надолу лостчето. Закачете лостчето на
държача отстрани на сокета.
Процесорът пасва на сокета само ако се постави в правилната посока. НЕ НАТИСКАЙТЕ
процесора в сокета, за да избегнете огъване на пиновете и повреда на продукта!
M4A78 PLUS
PCIEX16_1
PCIEX16_2
PCIEX1_1
PCI3
PCI2
PCI1
USBE34
USB910
USBE12
SPDIF_OUT
AAFP
CD
ATX12V
EATXPW
R
CPU_FAN
PWR_FAN
CHA_FAN
Lithium Cell
CMOS Power
Super
I/O
ALC
887
Realtek
8112
ICS
9LPRS485
KBMS
SPDIF_O
USB34
USB56
USB78
8Mb
BIOS
SB_PWR
PANEL
CLRTC
22.4cm(8.8in)
DDR2 DIMM_A1 (64bit, 240-pin module)
SOCKET AM2
+
DDR2 DIMM_B1 (64bit, 240-pin module)
DDR2 DIMM_A2 (64bit, 240-pin module)
DDR2 DIMM_B2 (64bit, 240-pin module)
SATA5
SATA3
SATA2
SATA1
SATA6
AUDIO
LAN1_USB12
ESATA_
USB11
30.5cm(12.0in)
PRI_IDE
AMD
®
SB700
AMD
®
770
LPT
COM1
1 2
2 3
Normal
(Default)
Clear RTC
CLRTC
PIN 1
* Requires an ATX power supply
PLED
SPEAKER
PLED
+
PLED
-
+5V
Groun
d
Groun
d
Speake
r
IDE_LED
+
IDE_LED
-
PWR
Groun
d
Rese
t
Groun
d
PANEL
IDE_LED
PWRSW
RESET
