Обратная установка системной платы в сборе – Инструкция по эксплуатации Dell Latitude E6500
Страница 54
25.
Потяните за верхний левый угол основания в сборе
, чтобы высвободить разъем постоянного тока, разъем USB и разъем последовательного
порта
.
26.
Приподнимите верхний правый край системной платы
, чтобы отсоединить ее от дочерней платы ввода-вывода, затем осторожно приподнимите
системную плату и извлеките ее из компьютера
.
27.
Выньте из желобка кабель питания постоянным током
.
Обратная установка системной платы в сборе
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
, прилагаемые к компьютеру.
Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной странице раздела
Regulatory Compliance
(Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу www.dell.com/regulatory_compliance.
Чтобы установить на место системную плату
, выполните шаги по извлечению в обратном порядке.
1.
Уложите кабель питания постоянным током и установите разъем питания постоянным током в основание в сборе
.
2.
Вставьте нижний край системной платы в основание компьютера
, проверив, чтобы системная плата оказалась под механизмом металлической
защелки
.
3.
Опустите верхнюю часть системной платы
, чтобы повторно подсоединить разъемы питания постоянным током, разъемы USB и разъемы
последовательного порта
.
4.
Подсоедините верхнюю правую часть системной платы к разъему дочерней платы ввода
-вывода.
5.
Вставьте верхний край системной платы в основание
.
6.
Вверните обратно пять винтов
M2,5 x 5 мм в верхней части системной платы.
7.
Подсоедините к системной плате кабель платы
ExpressCard.
8.
Подсоедините к системной плате кабель карты
Secure Digital.
9.
Подсоедините кабель питания постоянным током
.
10.
Установите на место каркас для платы
(смотрите раздел
Обратная установка каркаса для платы
).
11.
Установите на место упор для рук в сборе
(смотрите раздел
Обратная установка упора для рук в сборе
).
12.
Установите на место крышку динамика и считывателя отпечатков пальцев
(смотрите раздел
Обратная установка крышки правого динамика и
считывателя отпечатков пальцев
).
13.
Установите на место клавиатуру
(смотрите раздел
Обратная установка клавиатуры
).

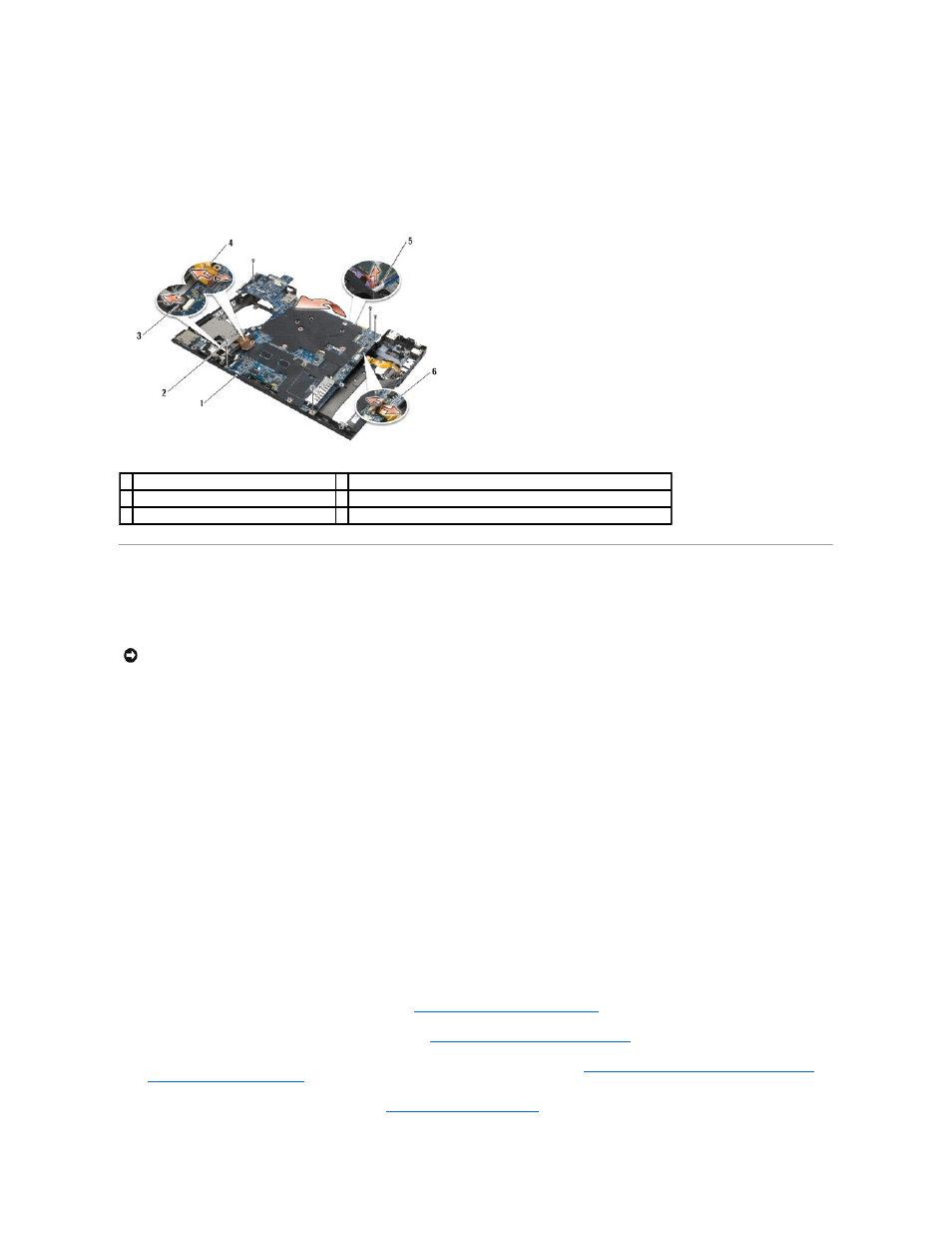

1 системная плата
2 винты M2,5 x 5 мм для крепления системной платы (5)
3 разъем кабеля Secure Digital
4 разъем кабеля каркаса платы ExpressCard
5 разъем кабеля питания постоянным током 6 разъем кабеля дочерней платы ввода-вывода (портов расширения)
ВНИМАНИЕ
.
Убедитесь
, что свободно свисающие кабели не оказались зажаты под системной платой.
