Модем
Dell™ Latitude™ E6500 Руководство по обслуживанию
Извлечение модема
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
, прилагаемые к компьютеру.
Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной странице раздела
Regulatory Compliance
(Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу www.dell.com/regulatory_compliance.
1.
Выполните процедуры
, описанные в разделе
Перед началом работы с компьютером
.
2.
Закройте дисплей и переверните компьютер
.
3.
Снимите нижнюю панель основания в сборе
(смотрите раздел
Снятие нижней панели основания в сборе
).
4.
Снимите крышки шарниров
(смотрите раздел
Снятие крышек шарниров
).
5.
Снимите упор для рук в сборе
(смотрите раздел
Снятие упора для рук в сборе
).
6.
Отсоедините оранжевый плоский кабель модема
, отжав вперед фиксаторы и вынув кабель.
7.
Отсоедините от модема черный кабель модема
RJ11.
8.
Выверните из модема винт
M2 x 3 мм.
9.
Извлеките модем
.
Обратная установка модема
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
, прилагаемые к компьютеру.
Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной странице раздела
Regulatory Compliance
(Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу www.dell.com/regulatory_compliance.
1.
Установите модем в основание в сборе
.
2.
Вставьте черный кабель
(RJ11) модема в отверстие, предусмотренное на основании в сборе.
3.
Вверните обратно винт
M2 x 3 мм, которым модем крепится к дочерней плате ввода-вывода.
4.
Подсоедините к модему черный кабель
(RJ11) модема.
5.
Подсоедините к дочерней плате ввода
-вывода оранжевый плоский кабель модема.

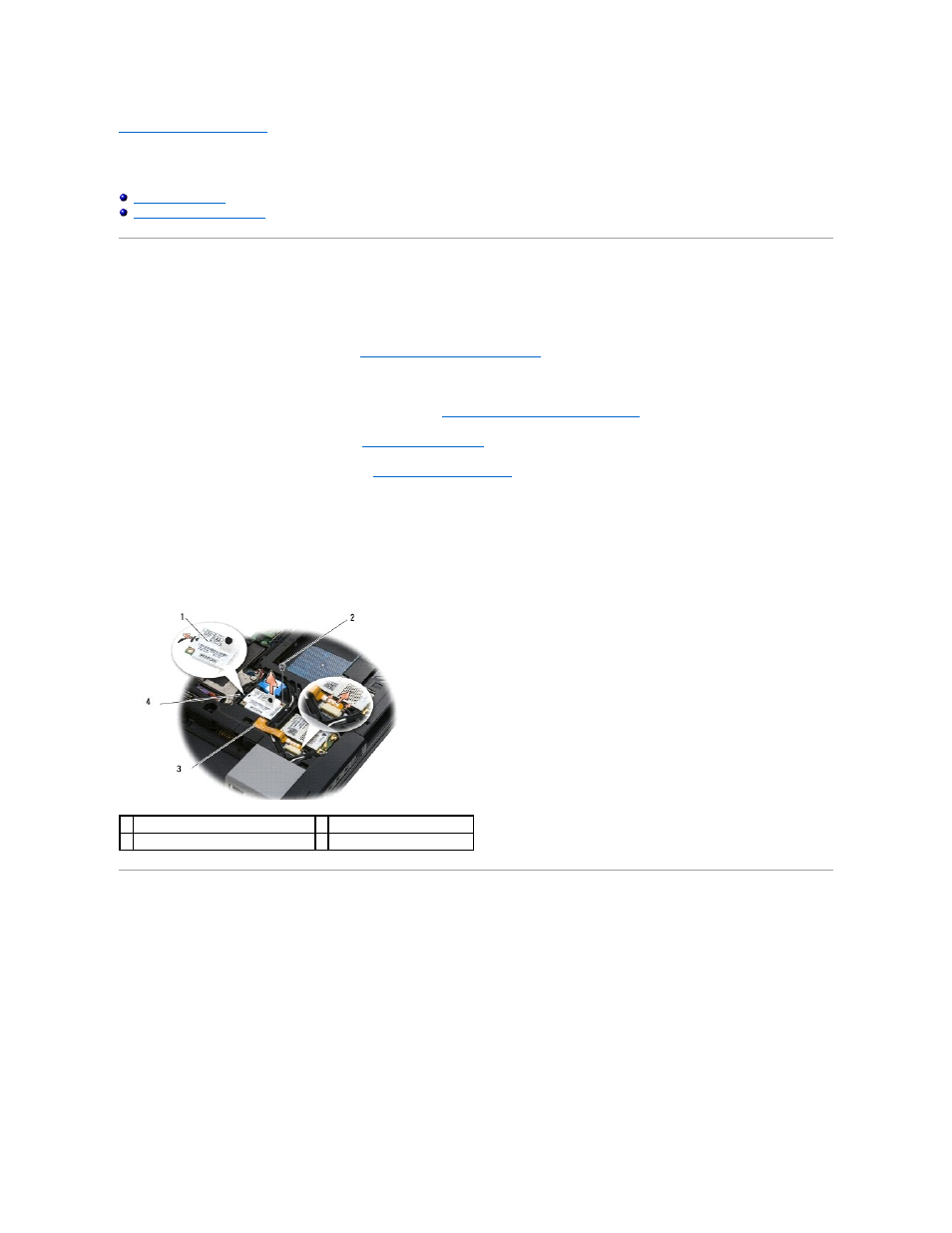

1 модем
2 винт M2 x 3 мм
3 оранжевый плоский кабель модема
4 черный кабель модема RJ11
