Обратная установка панели дисплея на люминесцентных лампах с холодным катодом
1.
Подсоедините кабель дисплея к разъему на тыльной стороне панели дисплея
.
2.
Уложите кабель дисплея вокруг выемки на крышке дисплея и установите панель дисплея на место
.
3.
Подсоедините кабель подсветки инвертора к инвертору
.
4.
Вверните обратно два винта
M2,5 x 5 мм, которыми панель дисплея крепится к крышке дисплея.
5.
Установите на место лицевую панель дисплея
(смотрите рездел
Обратная установка лицевой панели
).
6.
Установите на место дисплей в сборе
Обратная установка дисплея в сборе
).
Обратная установка панели дисплея на светодиодах
1.
Подсоедините кабель дисплея к разъему на тыльной стороне панели дисплея
.
2.
Уложите кабель дисплея вокруг выемки на крышке дисплея и установите панель дисплея на место
.
3.
Вверните обратно четыре винта
M2,5 x 5 мм, которыми панель дисплея крепится к крышке дисплея.
4.
Установите на место лицевую панель дисплея
(смотрите рездел
Обратная установка лицевой панели
).
5.
Установите на место дисплей в сборе
Обратная установка дисплея в сборе
).

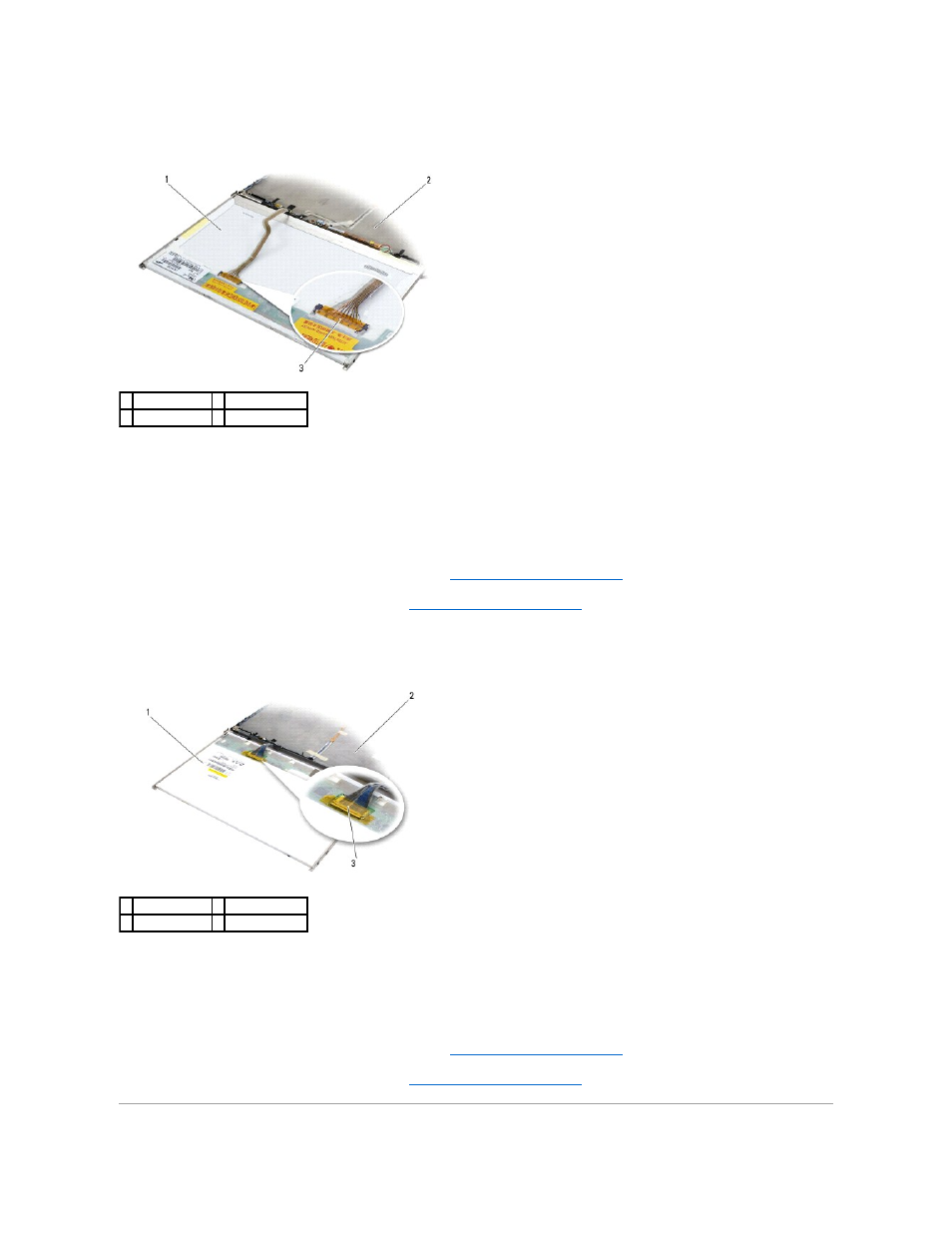

1 панель дисплея 2 крышка дисплея
3 кабель дисплея
1 панель дисплея 2 крышка дисплея
3 кабель дисплея
