Снятие
кабеля LVDS и кабеля камеры
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
b) нижнюю крышку
c) жесткий диск
d) плату Bluetooth
e) окантовку клавиатуры
f) клавиатуру
g) дисплей в сборе
h) лицевую панель дисплея
i) панель дисплея
j) шарниры дисплея

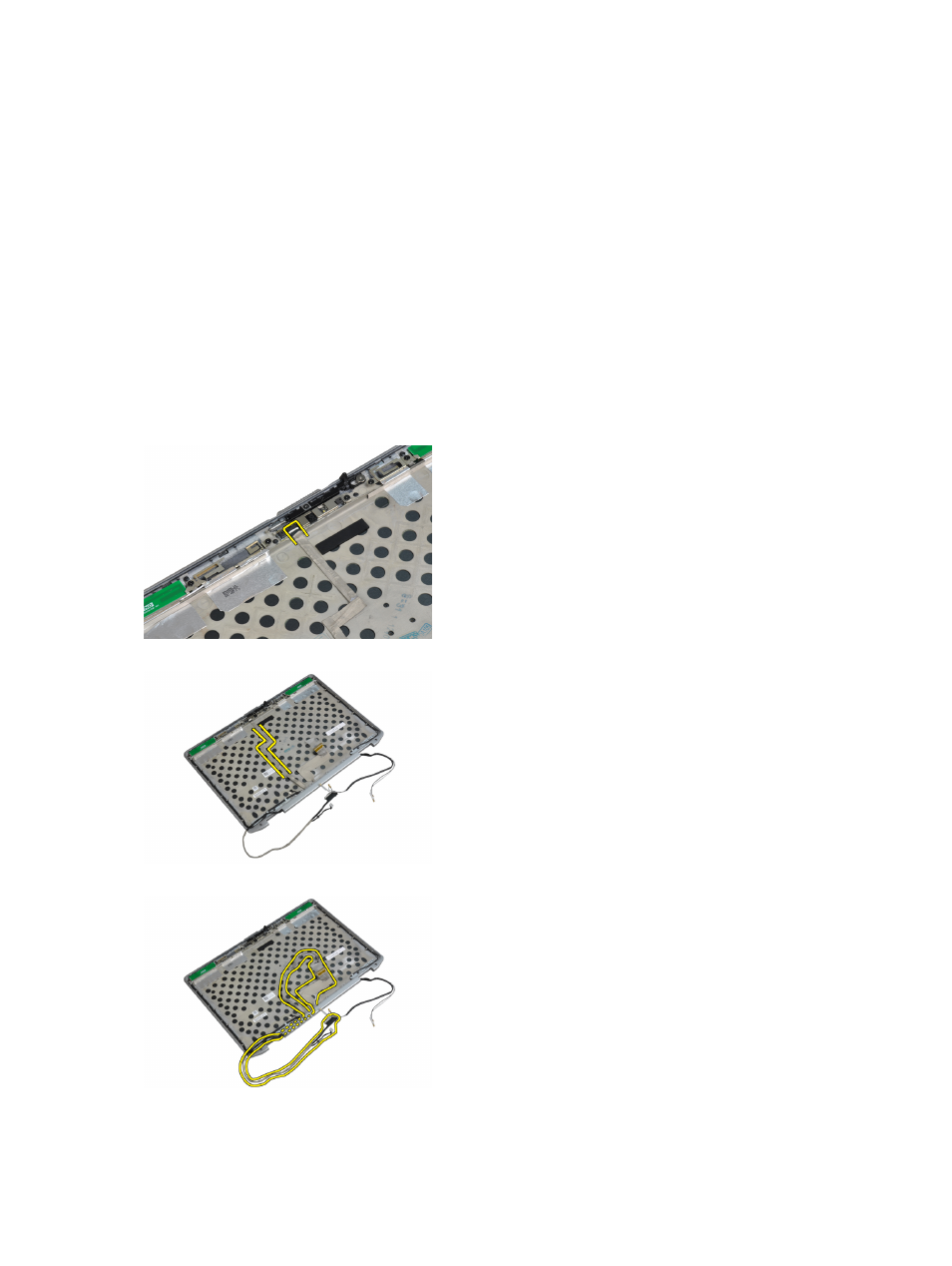

3.
Отсоедините
кабель LVDS и кабель камеры от камеры.
4.
Отклейте
клейкие ленты, которыми кабель LVDS и кабель камеры крепятся к дисплею в сборе.
5.
Извлеките
кабель LVDS и кабель камеры из дисплея в сборе.
