Извлечение
каркаса платы ExpressCard
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
b) нижнюю крышку
c) жесткий диск
d) плату Bluetooth
e) окантовку клавиатуры
f) клавиатуру
g) дисплей в сборе
h) упор для рук
3.

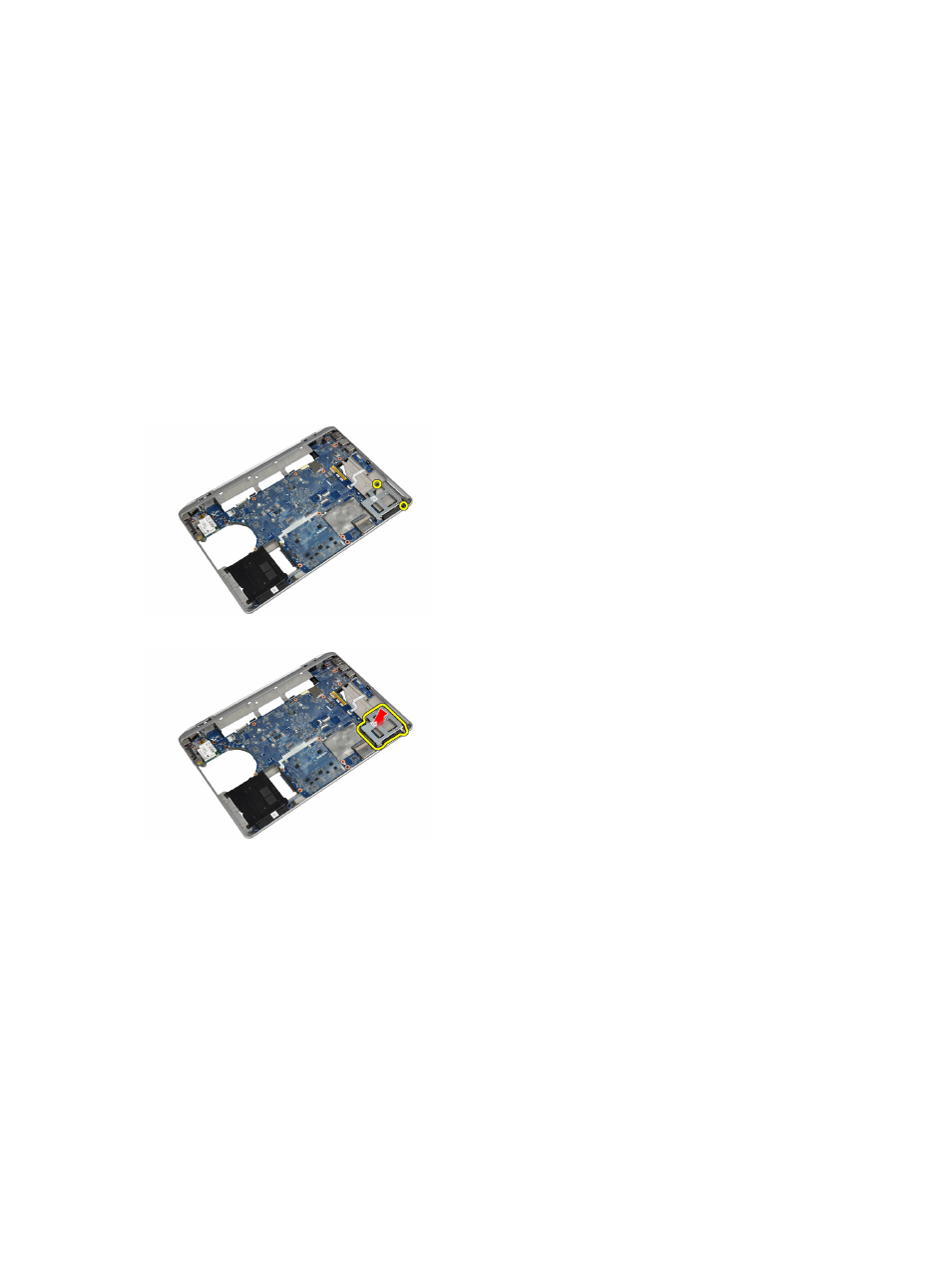

Выверните
винты, которыми каркас платы ExpressCard крепится к корпусу компьютера.
4.
Извлеките
каркас платы ExpressCard из компьютера.
Установка
каркаса платы ExpressCard
1.
Поместите
каркас платы ExpressCard в соответствующий отсек.
2.
Затяните
винты, чтобы прикрепить каркас платы ExpressCard к корпусу компьютера.
3.
Установите
:
a) упор для рук
b) дисплей в сборе
c) клавиатуру
d) окантовку клавиатуры
e) плату Bluetooth
f) жесткий диск
30
