Снятие
заглушек шарниров дисплея
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
b) нижнюю крышку
c) жесткий диск
d) плату Bluetooth
e) окантовку клавиатуры
f) клавиатуру
g) дисплей в сборе
3.

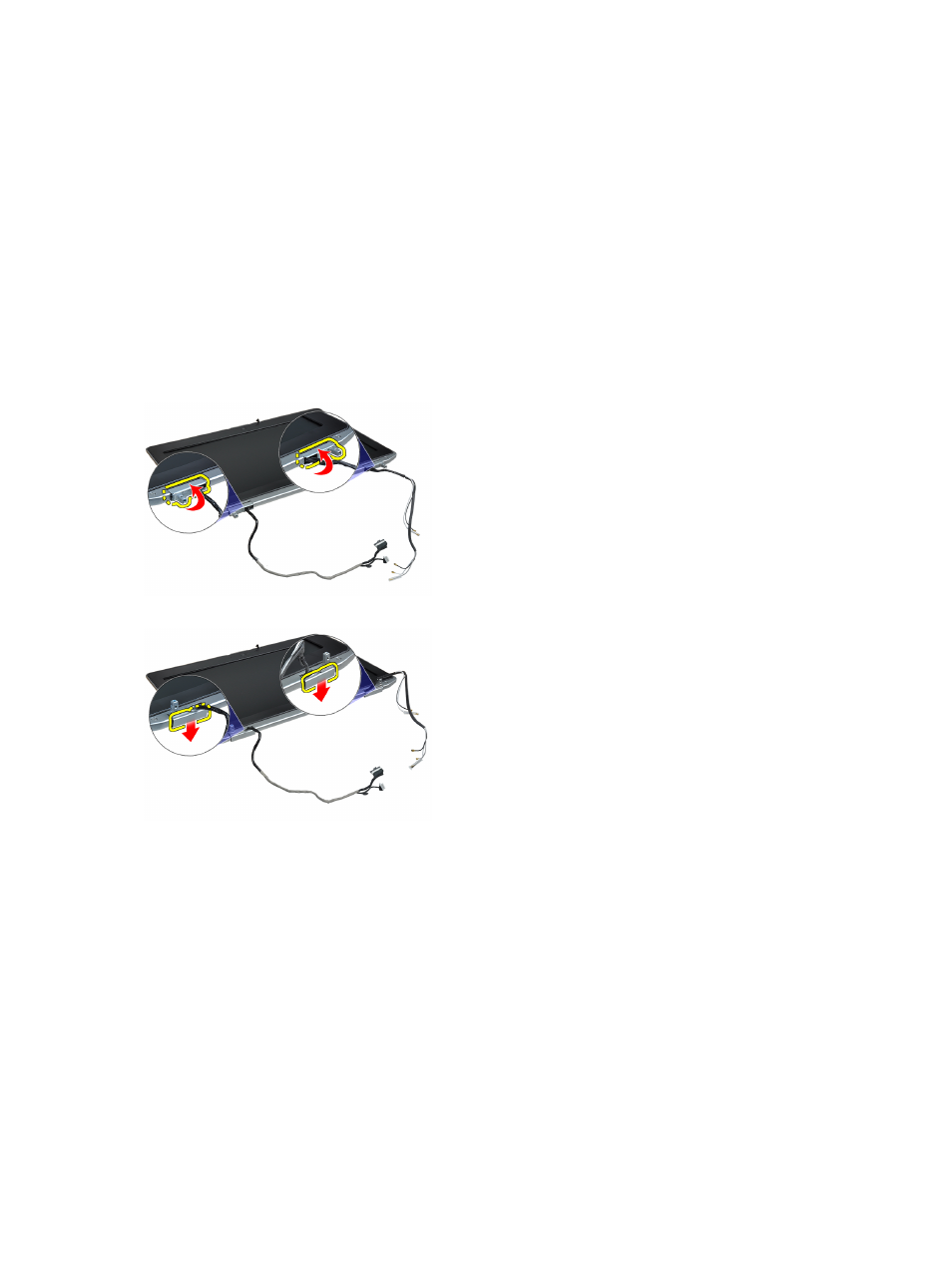

Поверните
левый и правый шарниры вверх, чтобы перевести их в вертикальное положение.
4.
Подденьте
и отсоедините заглушку шарнира от шарнира, и снимите заглушки шарниров с дисплея в сборе.
Установка
заглушек шарниров дисплея
1.
Установите
заглушку левого шарнира на панель дисплея
2.
Поверните
шарнир вниз, чтобы закрепить заглушку шарнира на панели дисплея.
3.
Повторите
шаги 1 и 2 для установки заглушки правого шарнира.
4.
Установите
:
a) дисплей в сборе
b) клавиатуру
c) окантовку клавиатуры
d) плату Bluetooth
e) жесткий диск
f) нижнюю крышку
