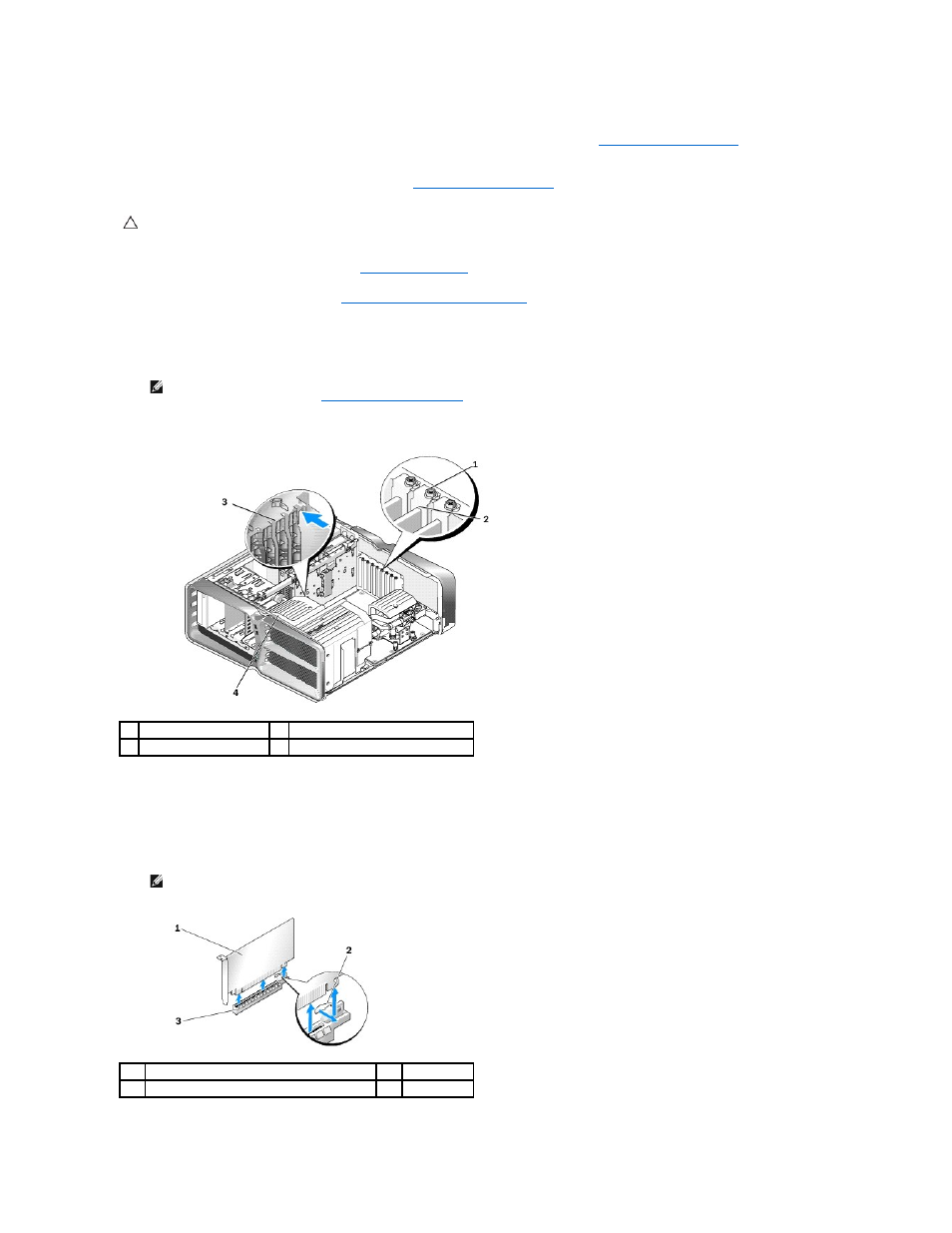

Инструкция по эксплуатации Dell XPS 730X H2C
Страница 6
В этом разделе описывается использование двух или трех графических плат
PCIe, что позволяет использовать преимущества технологии NVIDIA SLI
(Scalable Link Interface). Сведения об установке плат PCI или PCIe других типов приводятся в разделе
Некоторые разъемы плат расширения недоступны для использования
, если в любой из разъемов плат PCIe x16 установлены платы с двойным разъемом.
При установке платы с двойным разъемом вместо платы с одинарным разъемом необходимо извлечь все платы
, установленные в эти разъемы
расширения
. Сведения об извлечении плат PCIe см. в разделе
.
1.
Выполните процедуры
, описанные в разделе
Перед началом работы
.
2.
Снимите крышку компьютера
(см. раздел
Установка крышки корпуса компьютера
).
3.
Удалите невыпадающие винты
, размещенные в верхней части кожуха вентилятора платы PCI, и выньте кожух.
4.
Извлеките заглушку или установленную плату
, чтобы открыть разъем для платы.
5.
Установите две графические платы с поддержкой
SLI в два внешних разъема PCIe x16 на системной плате.
6.
Подготовьте плату к установке
.
Подробную информацию о конфигурации платы
, внутренних соединениях и других вопросах, касающихся взаимодействия платы с компьютером,
можно найти в документации
, поставляемой вместе с платой.
7.
Установите каждую плату вдоль разъема
; при этом зацеп (если он имеется) должен быть совмещен с разъемом.
ПРЕДУПРЕЖДЕНИЕ
.
Сведения о модернизации системы для использования технологии
NVIDIA SLI для нескольких графических плат см.
на веб
-узле Dell по адресу: support.dell.com.
ПРИМЕЧАНИЕ
.
Если при модернизации компьютера до конфигурации с несколькими платами в разъеме
PCIe x1 уже установлена плата, ее
необходимо извлечь
(см. раздел
).
1
Крепежный винт
2
Держатель платы
3
Направляющая
4
Кронштейн вентилятора
ПРИМЕЧАНИЕ
.
При использовании платы полной длины направляющая должна быть установлена в разъем для направляющих на
кронштейне вентилятора
.
1
Плата
PCIe x16
2
Зацеп
3
Разъем платы
PCIe x16
