Главная панель – Инструкция по эксплуатации Dell XPS 730X H2C
Страница 50

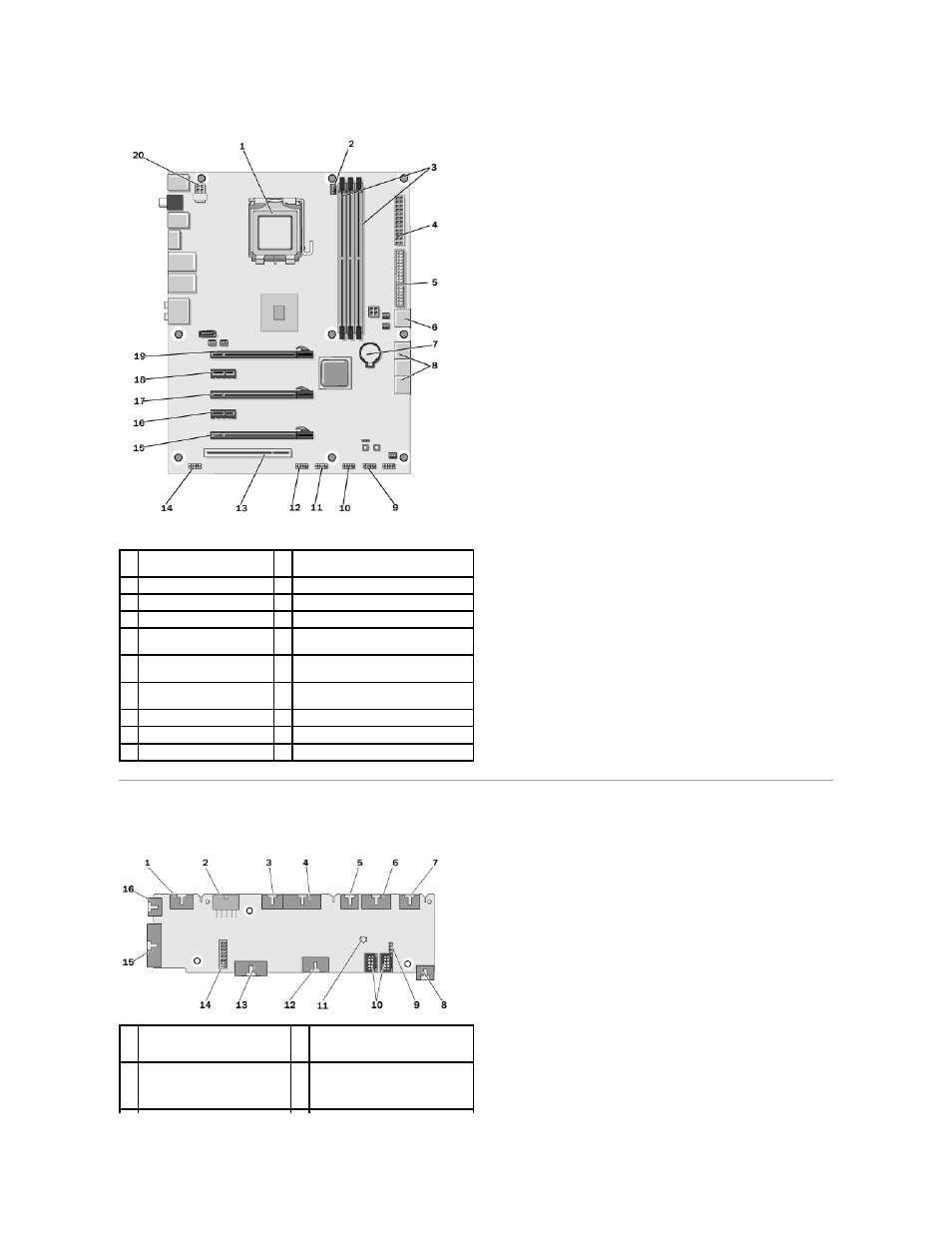

Главная панель
1
Гнездо ЦП
2
Головка вентилятора ЦП системной
платы
3
Модули
DIMM 1, 3 и 5
4
Разъем питания
ATX (ATX_PWR)
5
Разъем
IDE (IDE)
6
Порт
SATA 4 (SATA 4)
7
Гнездо батарейки
8
Порты
SATA 1-3 (SATA 1-3)
9
Головка встроенного порта
USB 1 (USB)
10 Головка встроенного порта USB 2
(USB)
11 Головка встроенного порта
USB 3 (USB)
12 Головка порта 1394
13 Разъем PCI 1 (PCI SLOT 1)
14 Головка аудиоразъемов на передней
панели
(FP Audio)
15 Разъем PCIe 5 (PCI_E5)
16 Разъем PCIe 4 (PCI_E4)
17 Разъем PCIe 3 (PCI_E3)
18 Разъем PCIe 2 (PCI_E2)
19 Разъем PCIe 1 (PCI_E1)
20 Головка кабеля питания ЦП
1
Головка встроенного
светодиодного индикатора
(INTERNAL_LED)
2
Головка кабеля питания
(POWER)
3
Головка верхнего переднего
светодиодного индикатора
(FRONT_TOP_LED)
4
Головка ввода
-вывода нижнего
правого переднего
светодиодного индикатора
(BOT_RT_LED)
