Замена вентиляторов
Dell™ XPS™ 730/730X Service Manual
Извлечение разъема для карт памяти и кожухов вентилятора процессора
1.
Выполните процедуры
, описанные в разделе
Перед началом работы
.
2.
Снимите крышку компьютера
(см. раздел
Установка крышки корпуса компьютера
).
3.
Вывинтите невыпадающие винты
, размещенные в верхней части кожуха, и извлеките кожух из корпуса компьютера.
Замена блока вентилятора разъема для платы
1.
Извлеките кожух вентилятора разъема для платы
(см. раздел
Извлечение разъема для карт памяти и кожухов вентилятора процессора
).
2.
Извлеките все полноразмерные платы расширения
(см. раздел
Замена плат
PCI и PCI Express
).
3.
Отсоедините кабель вентилятора от разъема
FAN_CAGE на системной плате.
4.
Выкрутите передний и задний винты на основании каркаса вентилятора
.
5.
Сдвиньте каркас вентилятора в сторону тыльной части корпуса
, чтобы освободить выступы на каркасе.
6.
Поднимите каркас и извлеките его из корпуса
.
7.
Чтобы установить блок вентилятора карт памяти
, подключите кабель вентилятора к разъему FAN_CAGE на системной плате (см. раздел
Главная
панель
).
8.
Совместите выступы на каркасе вентилятора с отверстиями на корпусе
. Вставьте выступы и задвиньте каркас в сторону передней части корпуса.
9.
Установите винты крепления вентилятора в передней и задней части каркаса вентилятора
.
ВНИМАНИЕ
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительную информацию о наиболее эффективных мерах обеспечения безопасности см. на главной
странице раздела
Regulatory Compliance (Соответствие нормативным требованиям) по адресу: www.dell.com/regulatory_compliance.
ВНИМАНИЕ
!
Во избежание риска поражения электрическим током
, получения травм от движущихся лопастей вентилятора или других
неожиданных травм всегда отключайте компьютер от электрической розетки
, прежде чем снимать крышку.

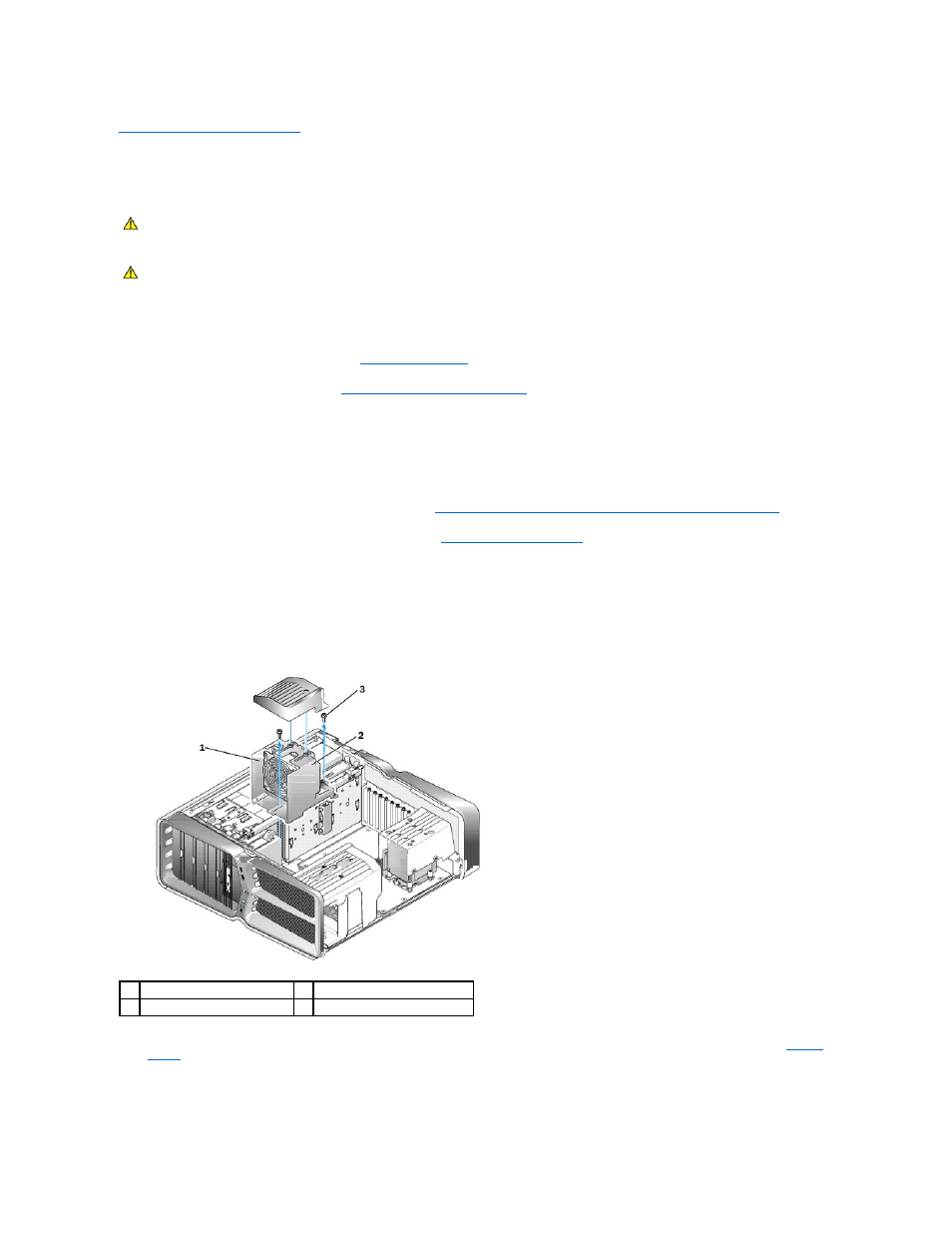

1
Основание каркаса
2
Каркас вентилятора
3
Винты
(2)
