Руководство пользователя и инструкция по установке
H-SS91
42
4
Выход зажигания +12 В
Черный
Подключить проводу Зажигание в разъеме ключа зажигания.
4 контактный разъем слаботочных выходов (красного цвета)
1
Выход отпирания багажника “ ”300 мА
Голубой/черный
Подключить к обмотке внешнего реле управления замком багажника.
2
Программируемый выход 1 “ ”300 мА
Зеленый/белый
1. 20 секундный импульс при постановке на охрану.
Режим работы выхода задается
(Подключить обмотке реле управления поднятием стекол).
функцией 3 1 в Таблице установочных
2. Двушаговое отпирание дверей при снятии с охраны и
функций
включенном зажигании.
(Подключить к обмотке реле отпирания пассажирских дверей).
3
Программируемый выход 2 “ ”300 мА
Белый
1. Импульс с фиксацией.
Режим работы выхода задается
Канал активизируется 3 х секундным нажатием кнопки 2
функцией 1 8 в Таблице установочных
независимо от положения ключа зажигания и режима, в
функций
котором находится охранная система. При снятии с охраны или
повторном 3 х секундном нажатии кнопки 2 выход отключается.
2. Выход тормозных фонарей.
Для автомобилей где включение стартера разрешается только
при нажатой педали тормоза.
Подключить к обмотке
дополнительного реле для подачи +12В в цепь питания
тормозных фонарей.
4
Выход состояния (программируемый).
Коричневый/белый
1. “ ”300 мА при включенной охране.
Режим работы выхода задается
Для управления нормально замкнутым реле блокировки.
функцией 1 4 в таблице установочных
2. “ ”300 мА при отключенной охране.
функций.
Для управления нормально разомкнутым реле блокировки.
Прочие подключения
Силовой выход блокировки двигателя
Два черных провода
Внутреннее реле. Провода выведены через отверстие
с разъемом
центрального блока управления.
(Подключить в разрыв блокируемой цепи)
Выход светодиода
2 контактный разъем белого цвета
Вход кнопки аварийного отключения
2 контактный разъем белого цвета
Два входа двухуровневых датчиков
Два 4 контактных разъема белого цвета
Вход модуля связи
4 контактный разъем черного цвета
Настройка датчиков.
При настройке датчика удара и, если установлен, дополнительного датчика устано
вите регуляторы чувствительности в среднее положение. Проверьте чувствительность
датчика удара, постукивая рукой по кузову автомобиля. Чувствительность объемного
датчика проверяется движением руки в салоне через приоткрытое окно для однозонного
датчика или основной зоны двузонного датчика; чувствительность предупредительной
зоны проверяется движением вблизи автомобиля.
При необходимости увеличить чувствительность датчика поверните регулятор по
часовой стрелке, для уменьшения чувствительности – против часовой стрелки.
Помните, что избыточная чувствительность может привести к большому числу лож
ных срабатываний системы.
Two Way Car Alarm System
HYUNDAI H-SS91
55
ENGLISH

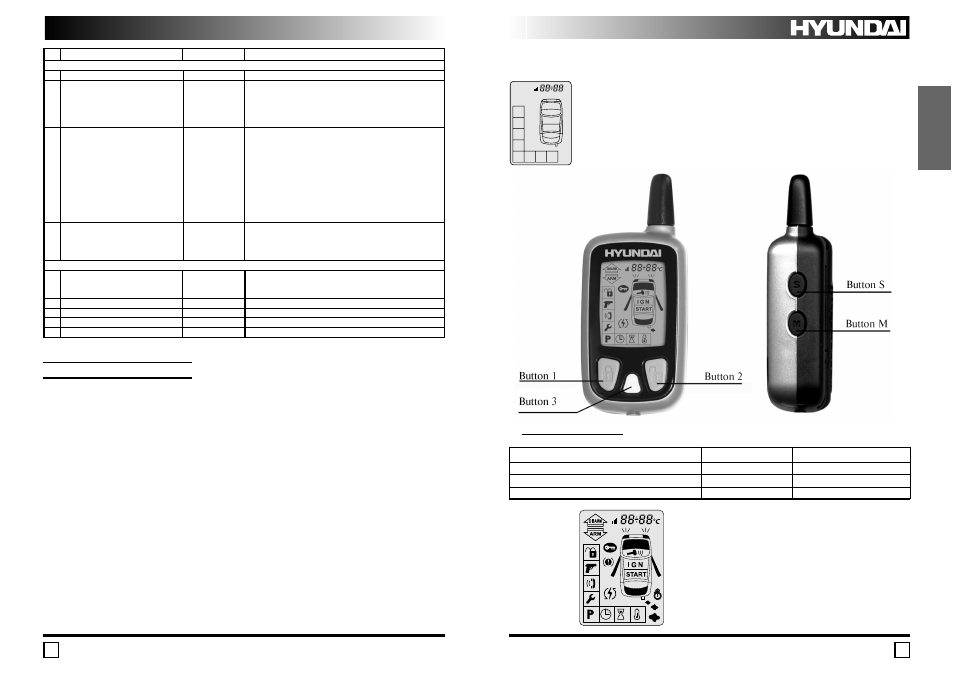

The Transceiver uses 1,5V Battery (Type AAA), which lasts for 2 6 months dependent upon
the Transceiver usage rate.
Every time the transceiver is transmitting a command the transmitting
indicator will be displayed on the LCD panel.
See the Command Summary for more details.
Transceiver RF Range
Conditions
Pager
Remote Control
Built up City Area
350 – 400m
250 – 300m
Open Air within City Area
700 – 900m
400 – 450m
Open Air outside City Area
Up to 1500m
Up to 800m
LCD Icons
