Автомобильная охранная система
HYUNDAI H-SS91
41
РУССКИЙ

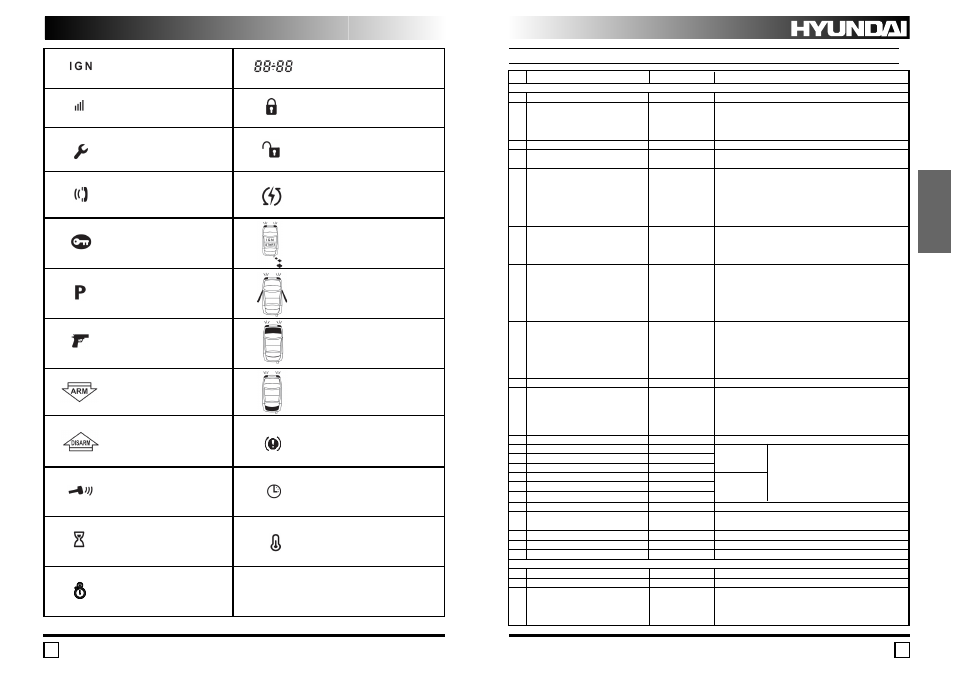

Назначение проводов и разъемов центрального блока.
N
Назначение провода
Цвет провода
Примечание
Основной 22 контактный разъем
1
Не используется
2
Программируемый вход “+”
Желтый
1. Концевик двери.
Функция выбирается переключателем
2. Предупреждение о не выключенном освещении.
1 6 в таблице установочного
(Подключить к проводу питания габаритов).
программирования
3
Вход ручного тормоза “ ”
Голубой/белый
Подключить к концевому выключателю ручного тормоза
4
Вход концевик двери “ ”
Зеленый
С программируемой функцией учета задержки салонного света
(переключатель 2 3 в таблице программирования).
5
Вход концевика багажника “ ”
Серый
При дистанционном отпирании багажника в режиме охраны вход
будет отключен, а через 10 секунд после закрытия багажника
снова взят под охрану. Установите концевой выключатель в
багажнике на металл кузова. Убедитесь в надежном размыкании
концевого выключателя при закрытой крышке багажника и
надежном замыкании при открытой крышке.
6
Вход концевика капота “ ”
Серый/белый
Установите концевой выключатель в подкапотном пространстве
на металл кузова. Убедитесь в надежном размыкании концевого
выключателя при закрытом капоте и надежном замыкании при
открытом.
7
Выход Зажигание 2
Голубой/черный
Если конструкция автомобиля предусматривает наличие
“ ”300 мА
второго провода зажигания, используйте выход для управления
внешним реле подачи питания на второй провод зажигания.
Выход также можно использовать для управления устройством
временного отключения штатного иммобилайзера автомобиля
при дистанционном запуске двигателя.
8
Вход управления центральным
Коричневый/черный
Подключить к выходу 5 проводного актуатора, на котором “ ”
замком “ ”
(с программируемой
появляется в положении «открыто» и исчезает в положении
функцией постановки на охрану
«закрыто».
MAwK
TM
). Режим работы входа
задается переключателем 2 6 в
таблице установочных функций.
9
Корпус “ ”
Черный
Надежно подключить к кузову автомобиля.
10
Вход контроля запуска двигателя “+”
Фиолетовый
Выберите режим контроля запуска двигателя с помощью функции
2 5 в таблице установочного программирования. Подключите
провод согласно выбранной функции либо к цепи
тахометрического сигнала, либо к цепи генератора или лампы
давления масла.
11
Питание блока
Красный
Подключить к +12В аккумуляторной батареи. Пр. 5А.
12
Запирание ОБЩ контакт
Серый/красный
13
Запирание НО контакт
Красный/желтый
Внутреннее реле
14
Запирание НЗ контакт
Серый/желтый
15
Отпирание НЗ контакт
Голубой/желтый
16
Отпирание ОБЩ контакт
Голубой/красный
Внутреннее реле
17
Отпирание НО контакт
Красный/черный
18
Выход на фонари 1
Черный/зеленый
Внутреннее реле.
Подключить к проводу питания габаритных огней.
19
Питание фонарей
Красный
Подключить к
+12 В
аккумуляторной батареи. Пр. 15А (При
отрицательном питании фонарей подключит к корпусу автомобиля).
20
Выход на фонари 2
Черный/белый
Внутреннее реле.
Подключить к проводу питания габаритных огней.
21
Не используется
22
Выход на сирену
Коричневый
+ 2 А
Силовой 4 контактный разъем системы управления запуском двигателя
1
Питание системы запуска двигателя
Красный
Подключить к +12 В аккумуляторной батареи.
Пр. 30А
2
Выход стартера +12 В
Черный/желтый
Подключить к проводу управления реле стартера.
3
Выход АСС +12 В
Голубой
В зависимости от программной установки выход включается
Режим работы выхода задается
либо через 1 минуту, либо через 2 секунды после успешного
функцией 3 2 в Таблице установочных
запуска двигателя.
функций
Подключить к проводу АСС в разъеме ключа зажигания.
Подключить к актуаторам замков дверей или к
центральному замку автомобиля в соответ
ствие с его конструкцией. См. Схемы подклю
чения к центральному замку.
User’s Guide and Installation Manual
H-SS91
56
Shock Sensor Triggered
24 Hour Clock
Doors Locked
Doors Unlocked
Power Save Mode
Engine Running
Door Open
Hood Open
Trunk Open
Low Battery Warning
Ignition ON
Transmitting a Command
Valet Mode
Pager Test
Button Lock
Parking Timer
Anti Hi jack
Alarm Armed
Alarm Disarmed
Daily Start
Periodic start
Temperature Start
24 Hour Start
