65
Yerleþtirme olanaklarý
Kapaklý mutfak ünitesi
Ocak kullanýlýrken ýsýnabilen alt kýsmý ile herhangi
bir temasý önlemek açýsýndan, mobilya ünitesinin
tasarýmýný
yaparken
uygun
düzenlemeler
yapýlmalýdýr. Önerilen çözüm þekli Þekil 10’da
gösterilmektedir. Ocaðýn altýna takýlan panelin,
teknik bir yardým müdahalesi gerektiðinde kolayca
eriþim için çýkartýlmasý kolay olmalýdýr.
Fýrýnlý mutfak ünitesi
Ocaðýn iç kýsým boyutlarý þekil 11 ve 12’de verilen deðerlere uygun olmalýdýr ve devamlý
hava temini için braketler kullanýlmalýdýr. Aþýrý ýsýnmayý önlemek için, ankastre montaj þekil
13 ve 14’te gösterildiði gibi yapýlmalýdýr.
Ocaðýn ve fýrýnýn elektrik baðlantýlarý, hem güvenlik sebeplerinden ötürü hem de fýrýný
üniteden kolayca çýkarabilmek için ayrý ayrý gerçekleþtirilmelidir.

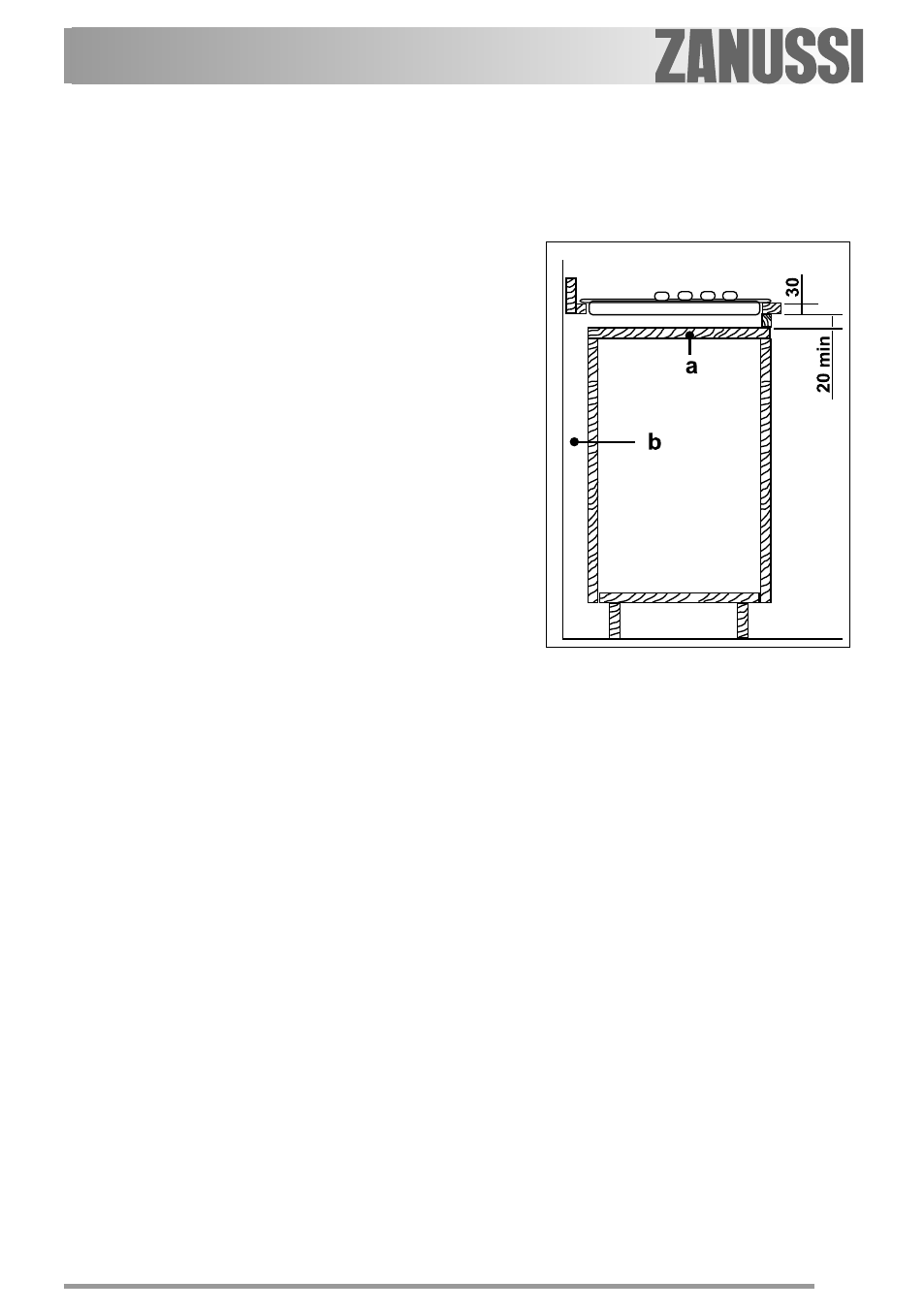

a) Çýkartýlabilir panel
b) Baðlantýlar için býrakýlmasý
faydalý boþluk
Юek. 10
