20

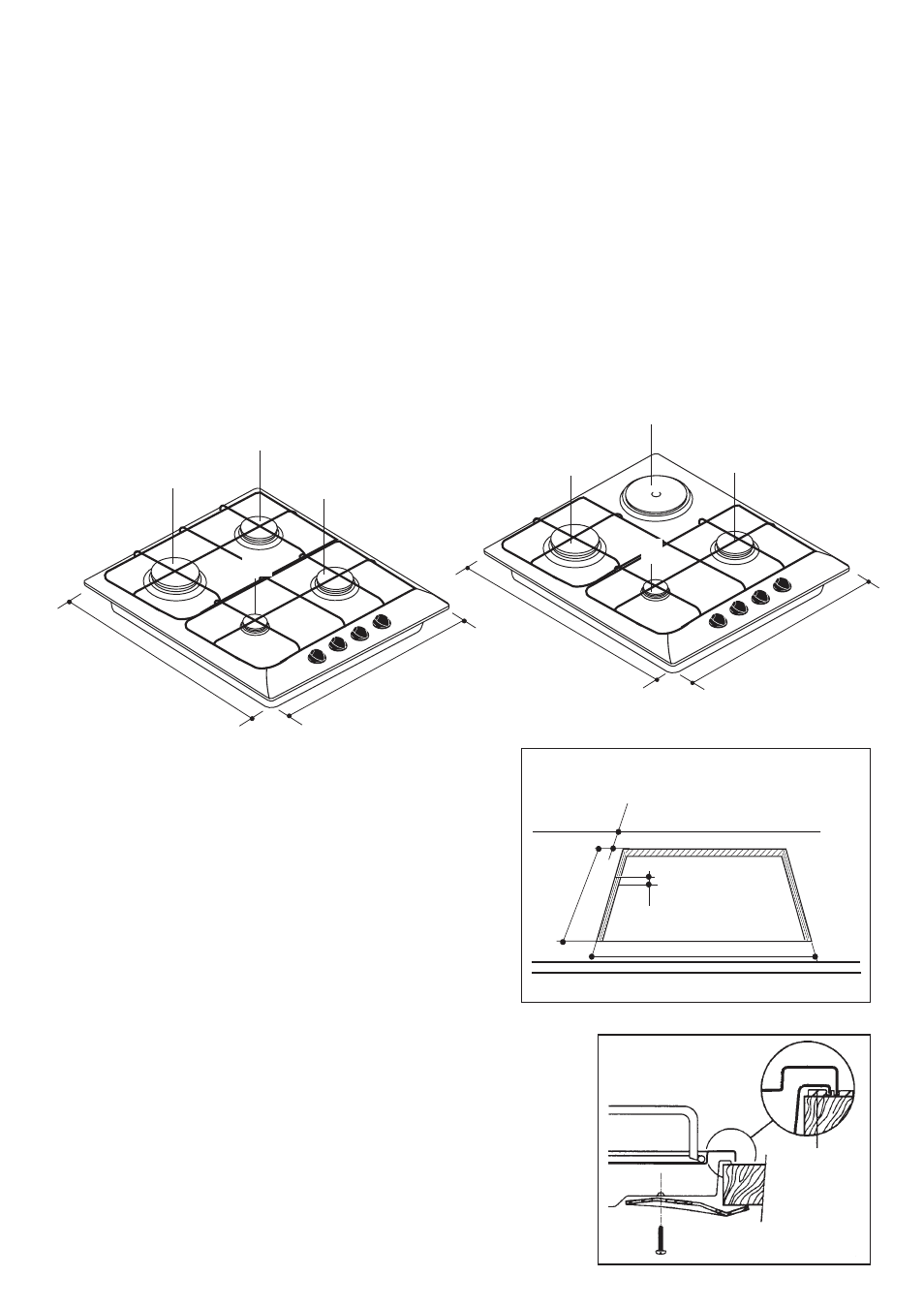

Прибор может быть установлен в кухонную мебель,
размеры выреза для встраивания показаны на рис.
8. Встраивание варочной поверхности следует
выполнять следующим образом:
1) Снимите решетки для установки посуды, крышки
и рассекатели конфорок и переверните варочную
поверхность. Следите за тем, чтобы при этом не
повредились элементы электроподжига.
2) Уложите по краям монтажного проёма
уплотнительную прокладку (поставляется вместе
с прибором), разместите уплотнитель точно по
передней и задней кромкам. Уплотнитель следует
укладывать встык, без нахлеста.
3) Закрепите варочную панель винтами (рис. 9). При
затягивании винтов уплотнение может выступить
из-под панели, эти излишки можно затем удалить.
Край варочной панели имеет такую форму, что
образует двойной лабиринт уплотнения. Это дает
гарантию от протечек жидкости под рамку.
Рис. 9
Рис. 8
Установка в кухонной мебели
Данную варочную поверхность можно устанавливать
во встроенной кухонной мебели с размером в глубину
от 550 до 600 мм.
Расстояние от заднего края монтажного проема до
стены не должно быть меньше 55 мм.
Если прибор устанавливается вблизи боковых стен
или рядом с высокой кухонной мебелью,. расстояние
от них до бокового края монтажного проема не должно
быть меньше 100 мм.
Минимальное расстояние от варочной поверхности
до висящих сверху кухонных шкафов или вытяжного
вентилятора составляет 650 мм.
Обозначения на рисунках:
А= Вспомогательная конфорка
SR = Средняя конфорка
R= Экспресс конфорка
PE=Электрическая зона нагрева
Размеры приведены в миллиметрах
Встраивание в столешницу моделей ZGL646, ZXL636
500
580
PE
SR R
A
580
510
A
SR
R
SR
FO 2098
550
470
55 min.
30
a
FO 0199
уплотнительная
прокладка
