Апс-4, Апс-4 бск, Коричневый – Инструкция по эксплуатации Pantera XS-1000
Страница 15: Зеленый
![background image](/manuals/6354/15/background.png)
+12В
Лампа
освещения
салона
Выключатель
освещения плафона
(в двери)
Коричневый
I
диод
=1A
max
3еленый-Черный
АПС-4

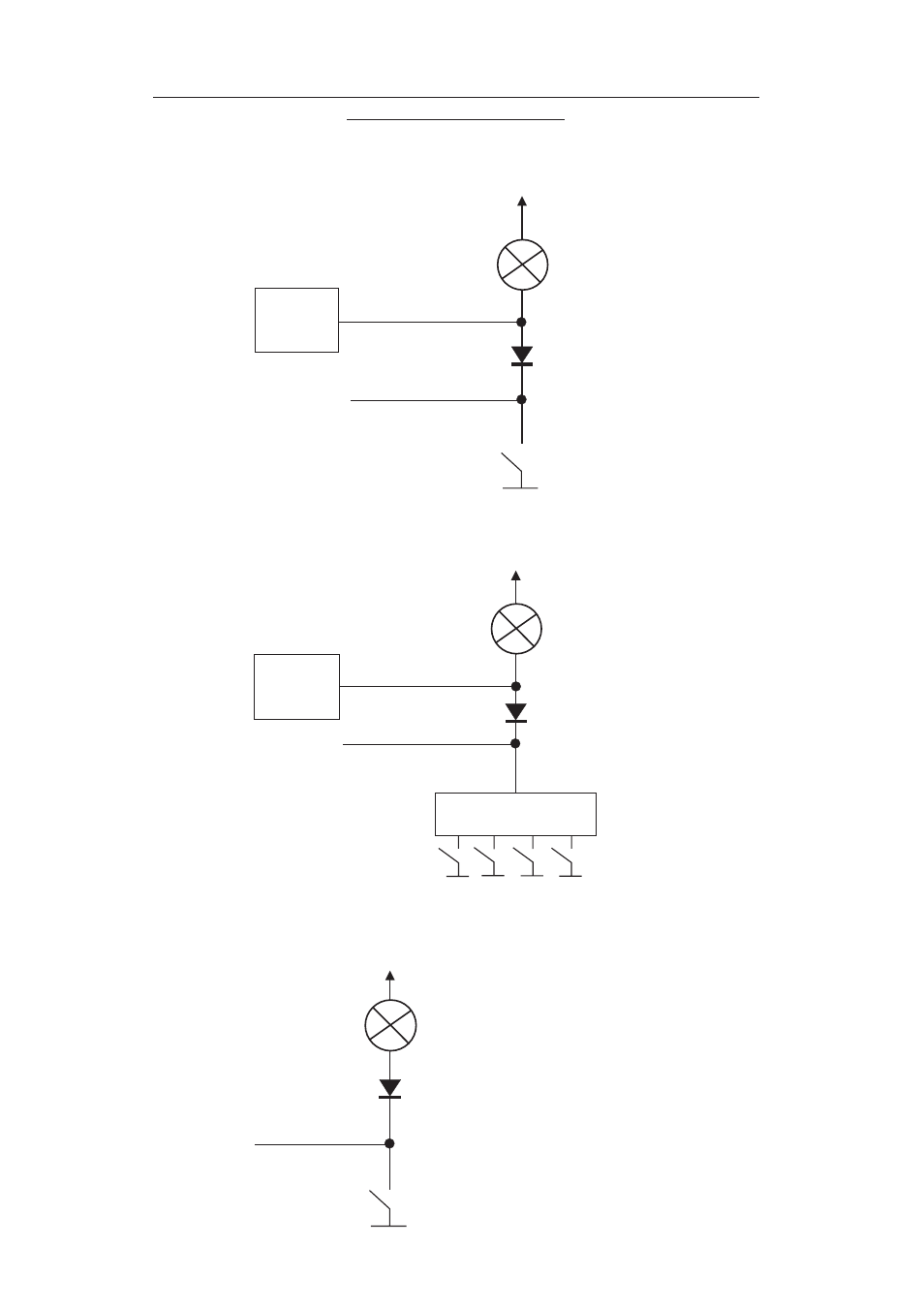

1. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы (“отрицательный
триггер двери”) к проводке автомобилей ВАЗ семейства 2109, 2123, оснащенных иммоби-
лайзерами АПС-4 или АПС-6:
+12В
Лампа
освещения
салона
Выключатели
освещения
плафона (в двери)
Коричневый
I
диод
=1A
max
Белый-Черный
3еленый-Черный
АПС-4
БСК
2. Рекомендуемая схема подключения КОРИЧНЕВОГО провода системы (“отрицательный
триггер двери”) к проводке автомобилей ВАЗ семейства 2110 и 2115, оснащенных иммоби-
лайзерами АПС-4:
подкапотная лампа
выключатель подкапотной
лампы (выключатель лампы
освещения багажника)
Зеленый
диод
=1A
I
max
3. Рекомендуемая схема подключения ЗЕЛЕНОГО провода системы (“отрицательный
триггер капота/багажника”) к подкапотной лампе автомобилей ВАЗ семейств 2109, 2115,
2123 или лампе освещения багажника автомобилей ВАЗ семейства 2115:
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ СИСТЕМЫ PANTERA XS-1000
НА АВТОМОБИЛИ ВАЗ
