Инструкция по эксплуатации MacDon A-30D
Страница 120
ТЕХНИЧЕСКОЕ И СЕРВИСНОЕ ОБСЛУЖИВАНИЕ
Форма №169339
Версия Март 2008
118

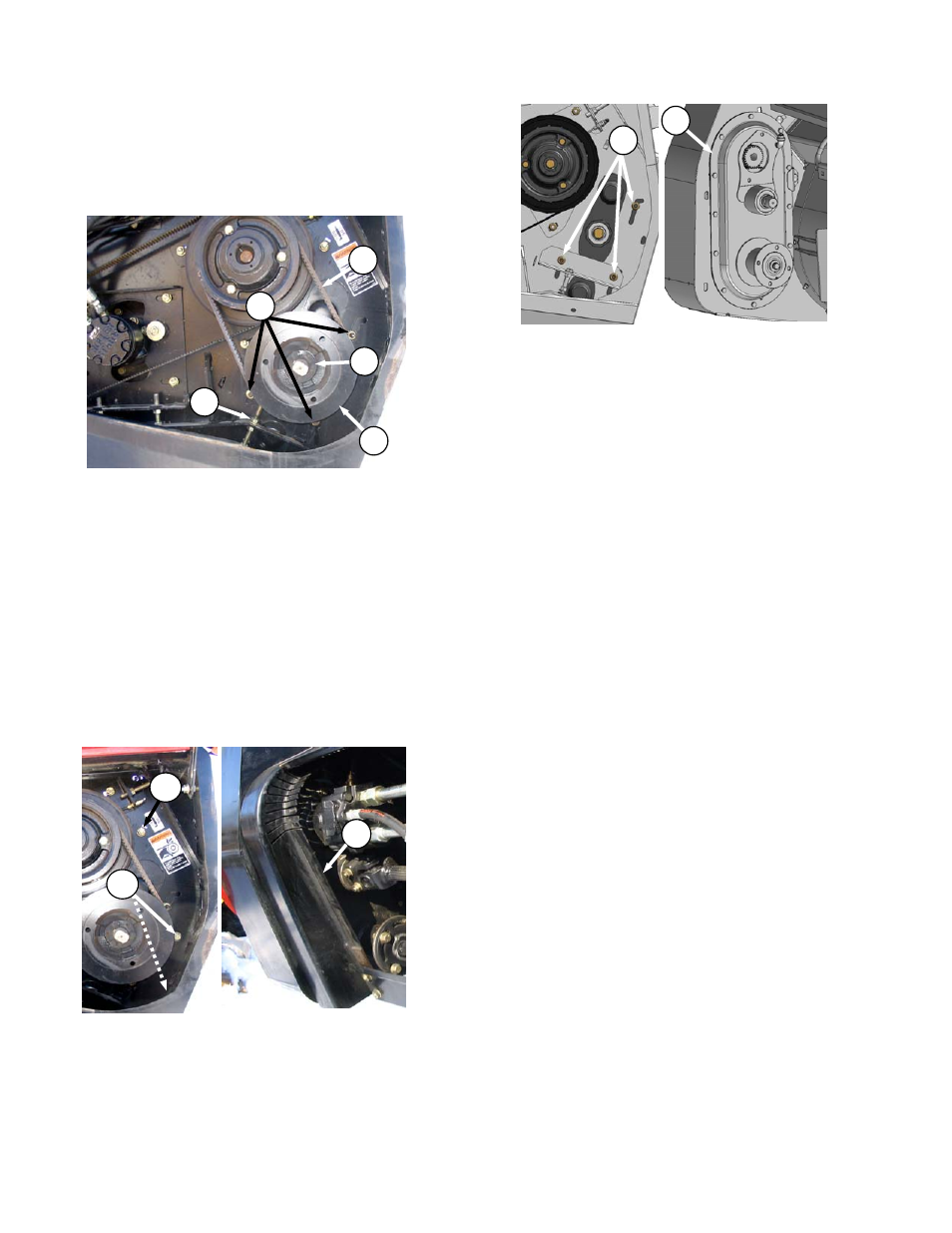

6.14.7 Снятие Редуктора – A40-D
a.
Откройте левый щиток.
b.
Снимите гидромотор и отсоедините верхний
и нижний приводные валы от редуктора.
См.секц.6.14.3 Снятие гидромотора -А30-S.
c.
Ослабьте три гайки (A) и контргайку
регулировочного болта (B).
d.
Поверните регулировочный болт (B) таким
образом, чтобы ремни привода (C) можно
было снять со шкива (D).
e.
Снимите ведущий шкив режущего аппарата
(D), следующим образом:
1. Открутите 3 болта конической втулки (E)
шкива (D).
2. Установите болты в два резьбовых
отверстия втулки и затяните, чтобы
освободить втулку.
3. Снимите шкив и втулку.
f.
Открутите два болта (F), а также гайку и болт
(G), которые присоединяют паз (H) к форзацу
и снимите паз (H).
g.
Открутите три гайки (J) крепящих редуктор
(K) к жатке и снимите редуктор.
D
E
C
A
B
J
K
F
H
G
