ТЕХНИЧЕСКОЕ И СЕРВИСНОЕ ОБСЛУЖИВАНИЕ
Форма №169339
Версия Март 2008
116

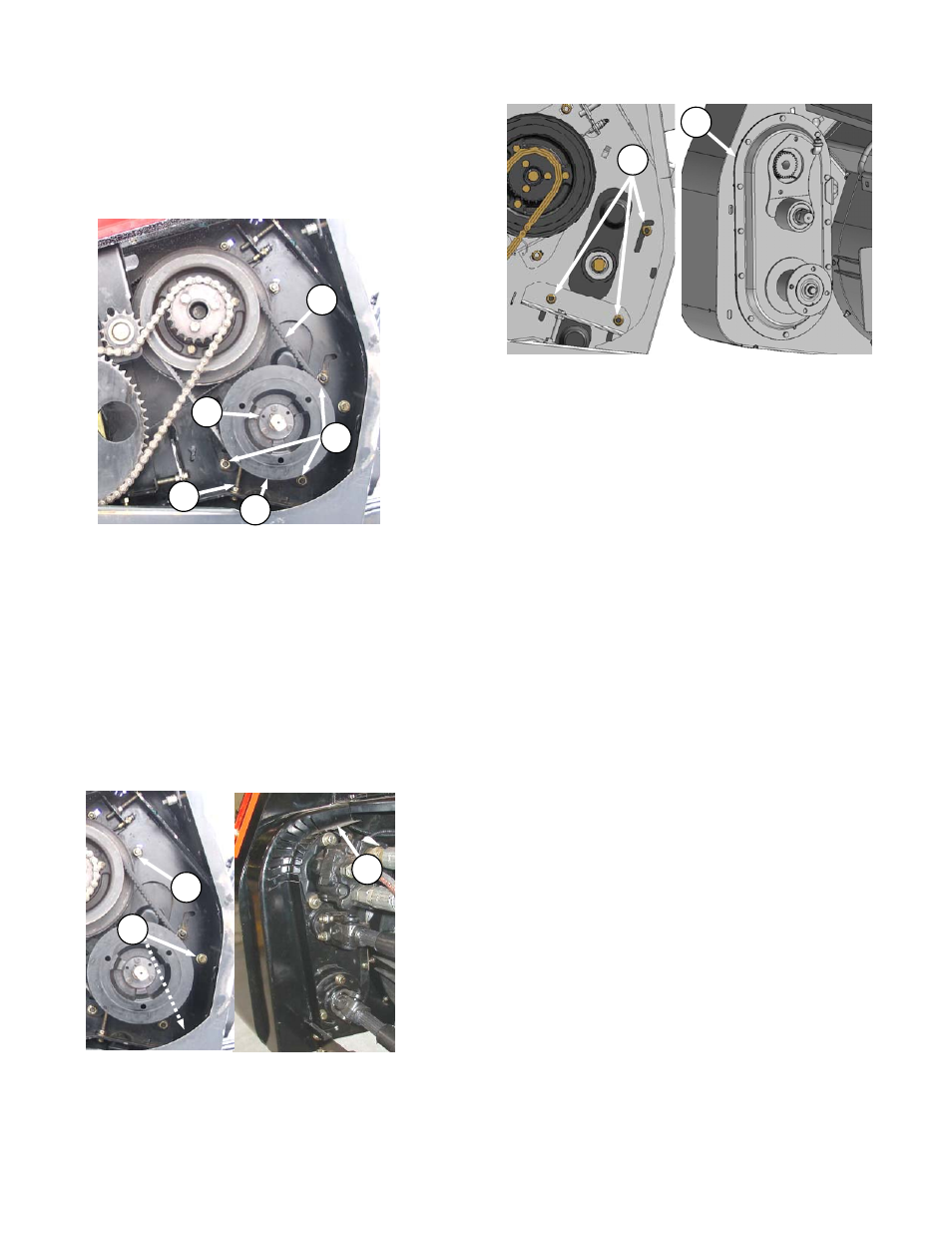

6.14.5 Снятие Редуктора – A30-D
a.
Снимите гидромотор и отсоедините валы
привода вальцов от редуктора. См секцию
6.14.3, Снятие Редуктора – A30-S.
b.
Откройте левый щиток.
c.
Отпустите три болта (A).
d.
Отпустите контргайку болта (B).
e.
Поворачивая регулировочный болт (B)
освободите ремни (A), и снимите со шкива
(C).
f.
Процедура снятия шкива (C) следующая:
1.
Открутите три болта с конической
втулки (D) на шкиве (C).
2.
Установите
болты
в
резьбовые
отверстия втулки и затяните ключом,
чтобы отжать втулку.
3.
Снимите втулку, шнек, шпонку.
g.
Открутите два болта (E), а также гайку и болт
(F), которые присоединяют паз (G) к
форзацу и снимите паз (G).
h.
Открутите три гайки (H) которые крепят
редуктор (J) к жатке и снимите редуктор.
H
J
E
G
F
A
B
D
A
C
