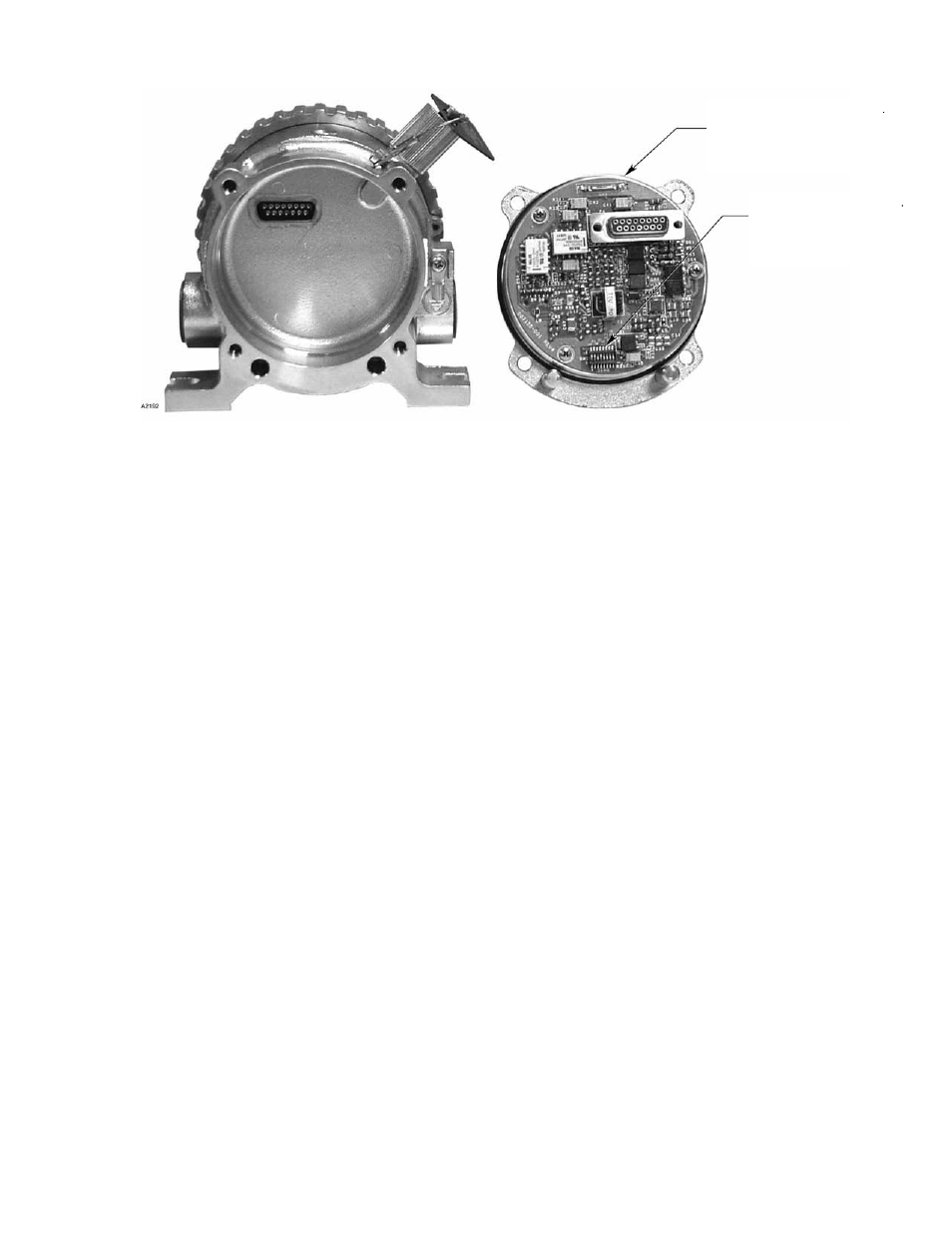

Рис. В-2. Расположение адресных переключателей внутри приёмника газоанализатора ОPECL.
Доступ к адресным переключателям
ПРИМЕЧАНИЕ
Перед разборкой и программированием газоанализаторов строго рекомендуется
документировать в Таблице идентификационных адресов установленные адреса всех
газоанализаторов ОPECL в сети, а также других устройств на шлейфе.
Для получения доступа к адресным переключателям требуется снятие четырёх крепёжных болтов и
извлечение электронного модуля из корпуса устройства. При выполнении этих работ используйте
торцевой ключ на 4 мм и динамометрический ключ, позволяющий точно измерить усилие 0,4 кг-м.
1.
Оключите питание 24 B от газоанализатора.
2.
Отвинтите четыре крепёжных болта используя торцевой ключ на 4 мм. Поддерживайте электронный
модуль при снятии последнего болта.
3.
Осторожно извлечь электронный модуль из перегородки, избегая перекосов.
4.
Выполните установку адресов адресных переключателей.
5.
Проверьте состояние уплотнительного кольца O-ring.
6.
Установите электронный модуль внутрь перегородки, избегая перекосов.
ПРИМЕЧАНИЕ
Перед установкой модуля в перегородку электрические разъёмы модуля и перегородки
должны быть точно сцентрированы. Невыполнение данного условия может привести к
повреждению как модуля, так и перегородки клеммного отсека газоанализатора.
Электронный модуль
вне корпуса
Адресные
переключатели
