Важное замечание, Внимание – Инструкция по эксплуатации Det-Tronics OPECL Infrared Hydrocarbon Gas Detector
Страница 56
В- 4
95 -3556

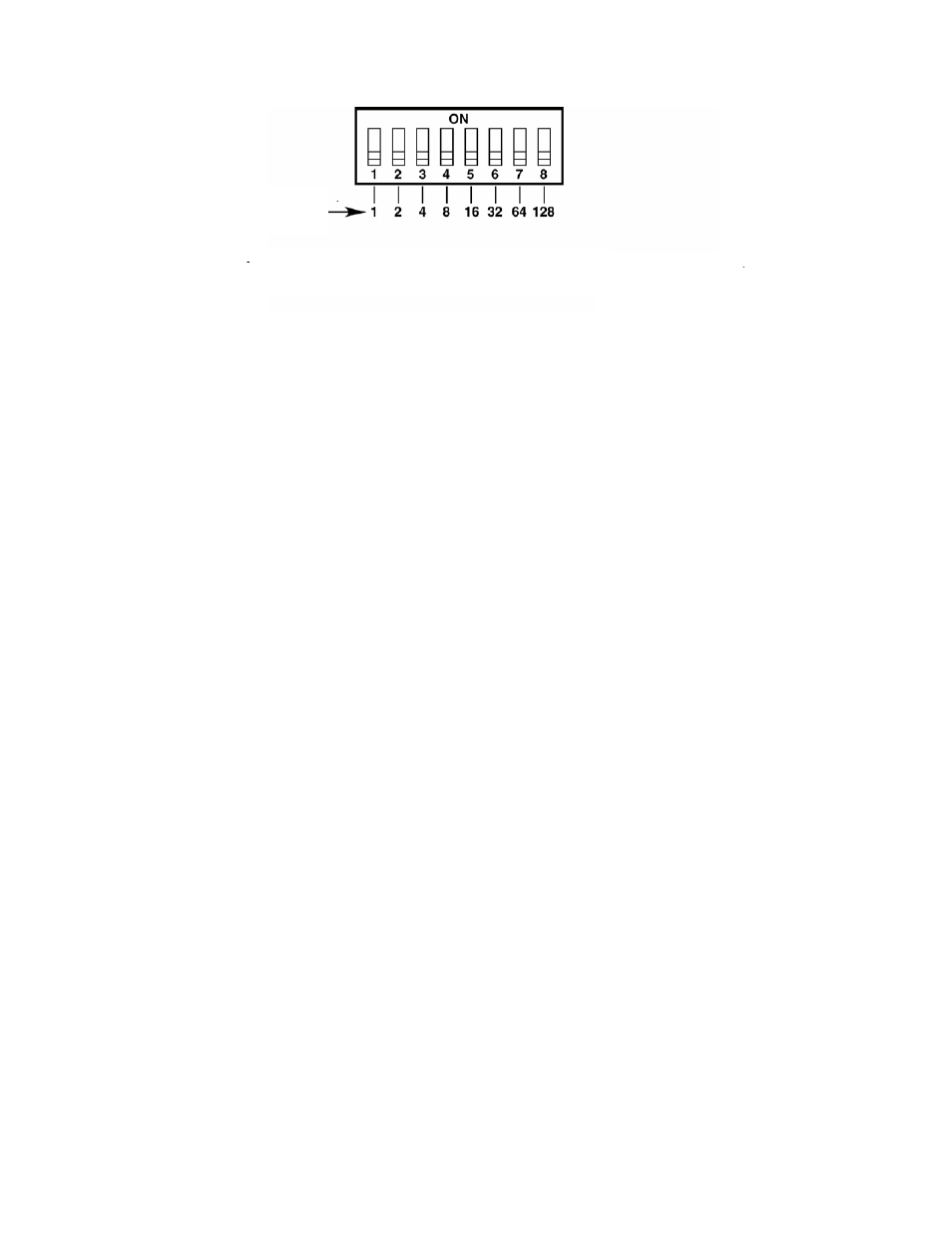

Рис. В-1. Aдресные переключатели газоанализатора ОРECL
Установка повторных адресов не допускается. Такие повторные адреса не выявляются автоматически.
Модули, которым присвоены одинаковые адреса, будут продолжать поддерживать связь с
контроллером, используя тот же самый адрес. Слово состояния будет отображать последнюю
информацию, которая могла быть получена от любого из модулей с одинаковым адресом.
После установки адресов следует зарегистрировать устройство и соответствующий ему адрес в таблице
идентификационных адресов (см. форму 95-8487). Таблица должна находиться рядом с контроллером и
служить в качестве ссылки.
ВАЖНОЕ ЗАМЕЧАНИЕ
Установленные шлейфные адреса газоанализаторов ОРECL активируются только после
подачи входного напряжения питания на устройство. Поэтому, важно установить все адреса
до подачи питания. В случае изменения адреса устройства, питание системы должно быть
сброшено, прежде, чем новый адрес вступит в силу.
Адресные переключатели газоанализатора ОРECL
Адресные переключатели газоанализатора ОРECL расположены в электронном модуле устройства, см.
рис. B-2.
ВНИМАНИЕ!
Для получения доступа к адресным переключателям необходимо вытащить электронный
модуль из корпуса газоанализатора. Открывать корпус отключив от сети. При проведении
работ с газоанализатором во взрывоопасной зоне, перед началом работ в этой зоне должна
быть обеспечена взрывобезопасность.
ВНИМАНИЕ!
При
разборке
газоанализатора
должны
соблюдаться
меры
по
защите
от
электростатического разряда. Все работы по программированию газоанализаторов
рекомендуется выполнять в аккредитированной лаборатории или мастерской.
Газоанализатор ОРЕСL содержит полупроводниковые элементы, чувствительные к
электростатическому разряду (ESD). Повреждения от электростатического разряда могут
быть полностью исключены, если работы проводятся в защищённом от статики месте и
соблюдаются меры по защите от электростатического разряда. Также не следует касаться
электронных деталей или клеммников. Всегда используйте ручные браслеты заземления при
обращении с газоанализатором.
Двоичные
значения
P
азомкнут = Off
Замкнут = On
Адреса устройств определяются суммой всех
замкнутых кулисных переключателей
