07
60
Ru

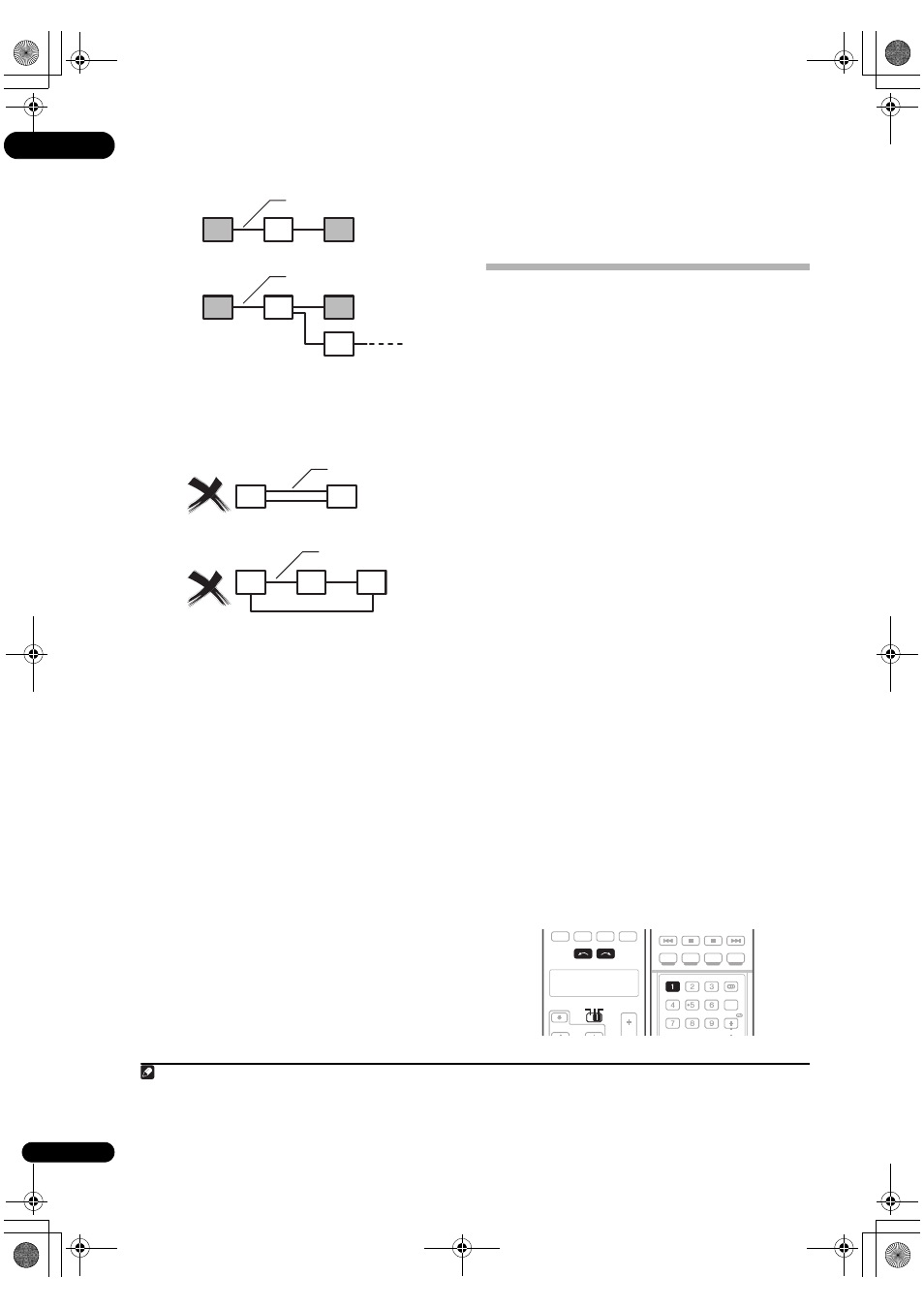

При настройке сети i.LINK, важно, стобы компоненты
сформировали цепь с открытым концом (рис. 1) или
дерево (рис. 2).
Система не будет срабатывать при подключении
компонентов в виде замкнутой цепи. При обнаружении
замкнутой цепи, на дисплее отображается сообщение
LOOP CONNECT. На рис. 3 и 4 отображены
подключения в форме замкнутой цепи.
Второй фактор при подключении устройств i.LINK -
скорость интерфейса. В настоящий момент имеются три
скорости; S100 (самая медленная), S200 and S400 (самая
быстрая). Данный усилитель использует тип S400. Хотя и
можно использовать вместе компоненты с различными
скоростями, рекомендуется подключить компоненты с
низшей скоростью по возможности в конце сети
(показано как затененные квадраты на рис. 1 и 2). Это
позволит избежать заторы в сети.
При использовании в сети i.LINK, данный усилитель
должен быть включен для поддержки подключения
i.LINK. Другие компоненты в сети могут или не могут
поддерживать подключение в режиме ожидания (любой
из них не сможет при полном отключении питания)—
изучите инструкции по эксплуатации к отдельным
компонентам. Помните, что аудиосигналы могут на
мгновение прерываться при включении/отключении
компонента в сети i.LINK, или включении/отключении
подключения i.LINK.
Данное изделие соответствует следующим
спецификациям интерфейса i.LINK:
1) IEEE Std. 1394a-2000, Standard для High Performance
Serial Bus
2) Audio and Music Data Transmission Protocol 2.0 В
соответствии со стандартом AM824 для слоев
обработки последовательности, данное изделие
совместимо с битовым потоком IEC60958, DVD-A и
SACD.
Подключение многоканальных
аналоговых входов
Для воспроизведения дисков DVD Audio и SACD
проигрыватель DVD должен быть оснащен 5.1, 6.1 или
7.1- канальными аналоговыми выходами (в зависимости
от того, поддерживает ли проигрыватель задние каналы
объемного звучания).
1
Убедитесь в том, что
проигрыватель настроен на вывод многоканального
аналогового аудио.
1
Подключите передний выход, выход
объемного звучания, центральный выход и выход
низкочастотного громкоговорителя на
проигрывателе DVD к соответствующему гнезду
MULTI CH IN
на данном усилителе.
• Используйте для подключений стандартные кабели
RCA/гнездо звукоснимателя.
2
Если проигрыватель DVD также имеет выходы
задних каналов объемного звучания, подключите
их к соответствующим гнездам MULTI CH IN на
данном усилителе.
• Используйте для подключений стандартные кабели
RCA/гнездо звукоснимателя.
• Если выход заднего канала объемного звучания
только один, подключите его к гнезду SURROUND
BACK L (Single)
на данном усилителе.
Выбор многоканальных аналоговых входов
Если, как показано выше, подключен декодер или
проигрыватель DVD, для воспроизведения объемного
звучания необходимо выбрать аналоговые
многоканальные входы.
2
Для входов MULTI CH IN, можно переключать
количество каналов входного сигнала в соответствии с
подключенными компонентами. Например, при приеме
только двухканальных аудиосигналов на терминалы
MULTI CH IN, переключите количество каналов
воспроизведения на 2 ch с помощью кнопки SIGNAL
SEL.
рис. 1
Кабель i.LINK
Кабель i.LINK
рис. 2
рис. 3
Кабель i.LINK
Кабель i.LINK
рис. 4
Примечание
1 Для прослушивания многоканального аналогового аудио, необходимо переключить селектор входного сигнала на MULTI CH IN (подробнее, см. раздел
Выбор многоканальных аналоговых входов выше).
2 • При выборе воспроизведения от многоканальных входов, можно регулировать только громкость и каналы.
• Во время воспроизведения от многоканальных входов, невозможно прослушивать акустическую систему B.
• Для входов MULTI CH IN, можно одновременно воспроизводить изображения. Подробнее, см. раздел Multi Channel Input Setup на стр. 96.
SOURCE
TV
AMP
INPUT SELECT
TUNER
VOL
VOL
CH
iPod
HDMI
PHONO
INPUT SELECT
SOURCE
TV
AMP
THX
STEREO/
F.S.SURR
SIGNAL SEL
SLEEP
AUDIO
iPod CTRL
DIMMER
SR+
CLR
SBch
PHASE
A.ATT
GENRE HDMI OUT
MCACC
DISP
CH
AUTO/
DIRECT
STANDARD ADV.SURR
