Подключение кабелей – Инструкция по эксплуатации Pioneer SC-LX90
Страница 17
03
17
Ru
9
Многоканальные аналоговые аудиовходы
7.1-канальные входы для подключения проигрывателя
DVD с многоканальными аналоговыми выходами.
См. раздел Подключение многоканальных аналоговых
входов на стр. 60.
10
Аналоговые стереофонические аудиовходы/
выходы (5 шт.)
Используйте для подключения аудиоисточников,
например, проигрывателей CD, кассетных магнитофонов,
проигрывателей грампластинок и т.д.
См. раздел Подключение аналоговых
аудиоисточников на стр. 26.
11
Входы (выходы) аудио-/видеоисточников
(7
шт.)
Используйте для подключения к источникам аудио/
видео, например, проигрывателям/рекордерам DVD,
видеомагнитофонам и т.д. Каждый набор входов имеет
гнезда композитного видео, S-Video
1
и
стереофонического аналогового видео.
См. раздел Подключение рекордера DVD/HDD,
видеомагнитофона и других аудиоисточников на стр. 23.
12
Композитные, S-Video и компонентные выходы
монитора
Используйте для подключения мониторов и телевизоров.
См. раздел Подключение телевизора и
проигрывателя дисков DVD на стр. 20.
См. раздел Использование компонентных видеогнезд
на стр. 24.
13
Видеовыходы MULTI-ZONE
Используйте для подключения мониторов и телевизоров
в другой комнате.
См. раздел Прослушивание MULTI-ZONE на стр. 64.
14 12
В пусковые гнезда (всего 50 мА макс.) (4 шт.)
Используйте для включения и отключения компонентов
системы в соответствии с функцией приема усилителя.
См. раздел Включение и отключение компонентов с
помощью 12-вольтного пускового устройства на стр. 67.
15
Компонентные видеовходы (5 шт.)
Используйте входы для подключения любых
видеоисточников, имеющих выходы компонентного
видео, например, рекордер DVD.
См. раздел Использование компонентных видеогнезд
на стр. 24.
16
Компонентный видеовыход MULTI-ZONE
Используйте для подключения мониторов и телевизоров
в другой комнате.
См. раздел Прослушивание MULTI-ZONE на стр. 64.
17
Вход/выход управления
Используйте для подключения других компонентов
Pioneer с возможностью управления всеми компонентами
при помощи одного ИК сенсора ДУ.
См. раздел Управление другими компонентами
Pioneer с помощью пульта данного устройства на
стр. 111.
18
Разъем RS-232C
Используется для подключения к компьютеру для
графического вывода при использовании расширенной
настройки MCACC или Full Band Phase Control.
См. раздел Подключение компьютера для вывода
Advanced MCACC на стр. 69.
19
Входы/выходы ДУ (MULTI-ZONE и источник)
Используйте для подключения внешнего сенсора ДУ для
использования, например, в установке MULTI-ZONE.
См. раздел Подключение ИК приемника на стр. 67.
20
Терминалы громкоговорителей
Используйте для подключения основных передних,
центрального громкоговорителей, громкоговорителей
объемного звучания и задних громкоговорителей
объемного звучания.
См. раздел Установка акустической системы на
стр. 27.
21
Вход питания переменного тока
Подключите сюда поставляемый кабель питания.

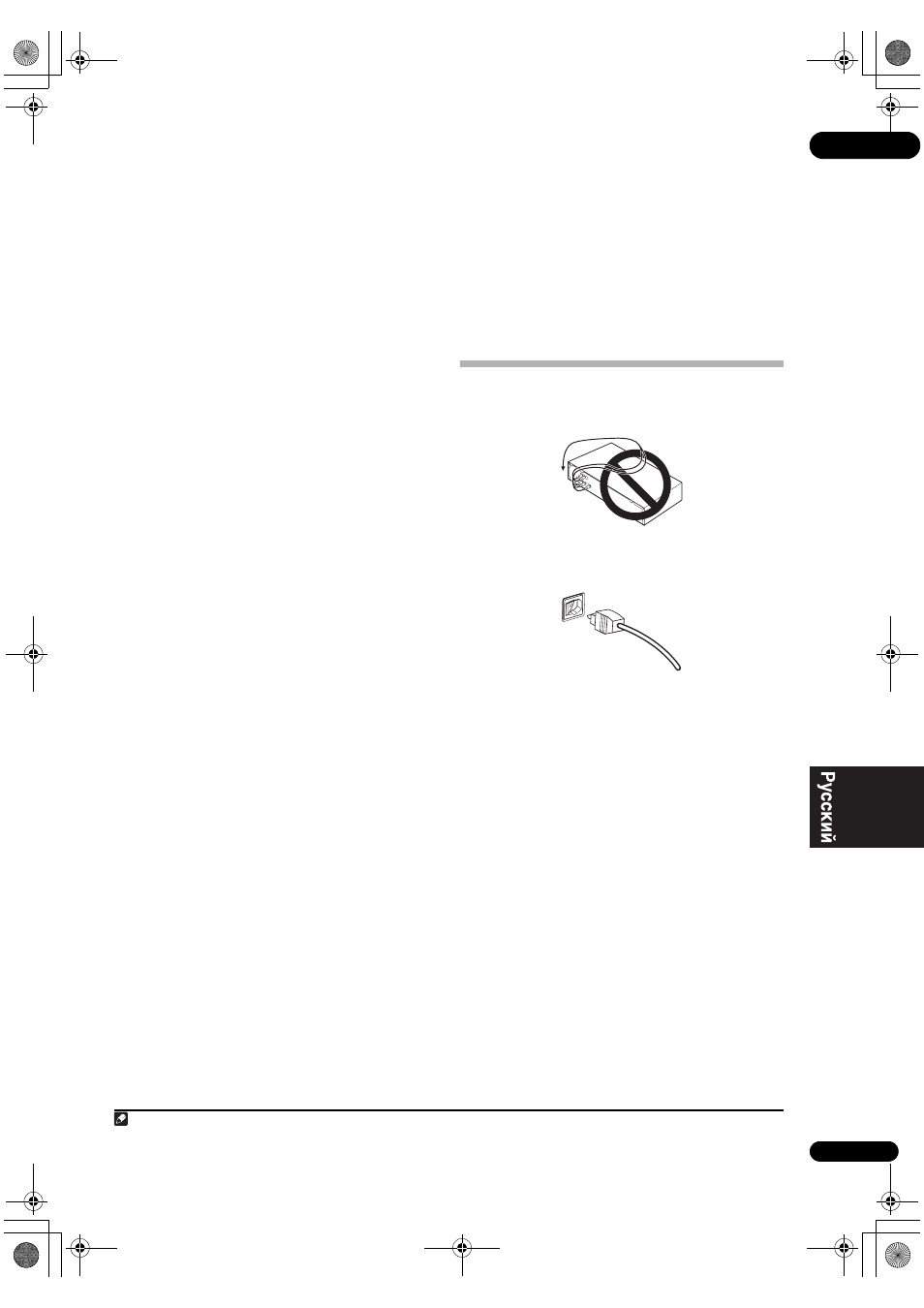

Подключение кабелей
• Во избежание фонового шума, не ложите
подключенные кабели на крышку усилителя.
• Аккуратно выполняйте подключение оптического
кабеля, старайтесь не повредить защитную шторку
оптического разъема.
• Обеспечьте для оптического кабеля свободно
свисающую петлю. Можно повредить кабель об
острые углы.
Примечание
1 Требуется назначть источник приема для входа S-Video, к которому подключен видеокомпонент (см. раздел Меню Input Setup на стр. 94).
