19
Ru
Установите конец с инфракрасным
передатчиком кабеля G-LINK™ таким
образом, чтобы инфракрасный передатчик на
кабельном/спутниковом/цифровом наземном
ресивере мог принимать управляющие сигналы
(см. рисунок).
Чтобы определить место расположения
инфракрасного ресивера на передней панели,
см. руководство, поставляемое с кабельным/
спутниковым/цифровым наземным ресивером.
Также можно поэкспериментировать с пультом
ДУ, включая его на очень близком расстоянии,
что позволит определить расположение
ресивера.
Совет
• Этот рекордер оборудован функцией
‘прямо’ ( или "сквозной канал"), что
позволяет записывать телепрограмму из
встроенного телевизионного тюнера
рекордера и одновременно просматривать
видеозаписи на видеомагнитофоне (Для
использования данной функции, когда
рекордер находится в режиме ожидания,
параметр
Power Save
должен быть
установлен на
Off
— см. Power Save на
стр. 113).

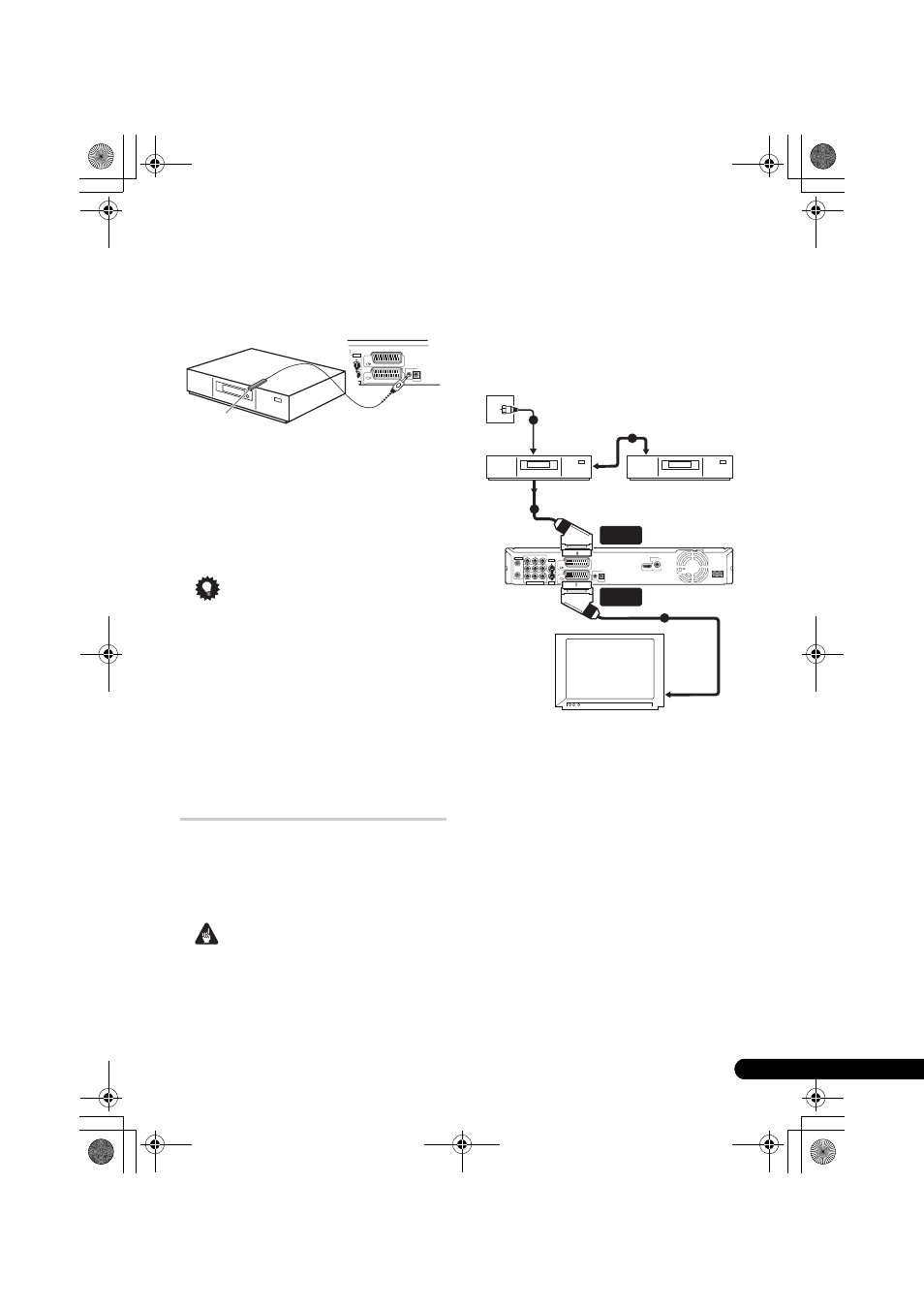

Подключение внешнего
декодера (1)
При наличии внешнего отдельного декодера,
предназначенного для системы спутникового
или кабельного телевидения, используйте
настройки, описанные на этой странице.
О подключении кабеля G-LINK™ см. выше.
Важно
• Не подключайте декодер напрямую к этому
рекордеру.
• Информация от декодера (например,
связанная с платными телевизионными
услугами) может просматриваться, только
когда этот рекордер выключен (находится в
режиме ожидания).
• Чтобы функция записи по таймеру на этом
рекордере работала правильно,
видеомагнитофон/ресивер спутникового
телевидения/блок приема кабельного
телевидения должны быть также включены
во время записи.
• При использовании этой настройки
невозможно просматривать одну
телепрограмму и одновременно
записывать другую.
1
Подключите кабель антенны/розетку
кабельного ТВ к входу антенны на
видеомагнитофоне/спутниковом
ресивере/блоку приема спутникового
телевидения.
2
Используйте кабель SCART (не
поставляется) для подключения
декодера к видеомагнитофону/
ресиверу спутникового телевидения/
блоку приема кабельного телевидения.
Более подробно см. в руководстве по декодеру.
3
Используйте кабель SCART для
подключения видеомагнитофона/
ресивера спутникового телевидения/
блока приема кабельного телевидения к
аудио-видео разъему
AV2 (INPUT 1/
DECODER)
на этом рекордере.
4
Используйте SCART кабель для
подключения аудио-видео терминала
AV1 (RGB)-TV
к телевизору.
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
O
OUTPUT
INPUT 3
Кабель G-LINK
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
OUTPUT
INPUT 3
COMPONENT VIDEO OUT
Y
P
B
P
R
ANTENNA
IN
OUT
Телевизор
Настенная розетка
для кабеля антенны/
кабельного телевидения
Видеомагнитофон/
ресивер спутникового телевидения/
блок приема кабельного телевидения
Декодер
1
2
3
4
От разъема
SCART AV
К разъему
SCART AV
Соединение
SCART AV
AV2 (INPUT 1/
DECODER)
AV1 (RGB)-TV
К входному
гнезду антенны
