DWM 2000 L - Установка
A. Установка на трубопроводах
Прямолинейный участок трубопровода (врезка, насос и т. д.) до DWM должен быть не менее 10 x DN и 5 x
DN после DWM.
Установите регулируемый фитинг или приварную бобышку как показано на рисунке монтажа.
Вверните винтовую часть шарового клапана в бобышку (или во фланец установочного приспособления
согласно рисунка). Резьба клапана 1"1/2.
Обеспечьте, чтобы шаровой клапан был закрыт.
Вверните регулируемый фитинг в шаровой кран.
Всуньте DMW2000/L в регулируемый фитинг на глубину примерно 60 - 75 мм. Это гарантирует, что монтаж
будет водонепроницаемый.
Цепь безопасности поставляется требуемой длины, как определено для каждого заказа. Эта длина не
может быть увеличена, но может быть и укорочена по необходимости.

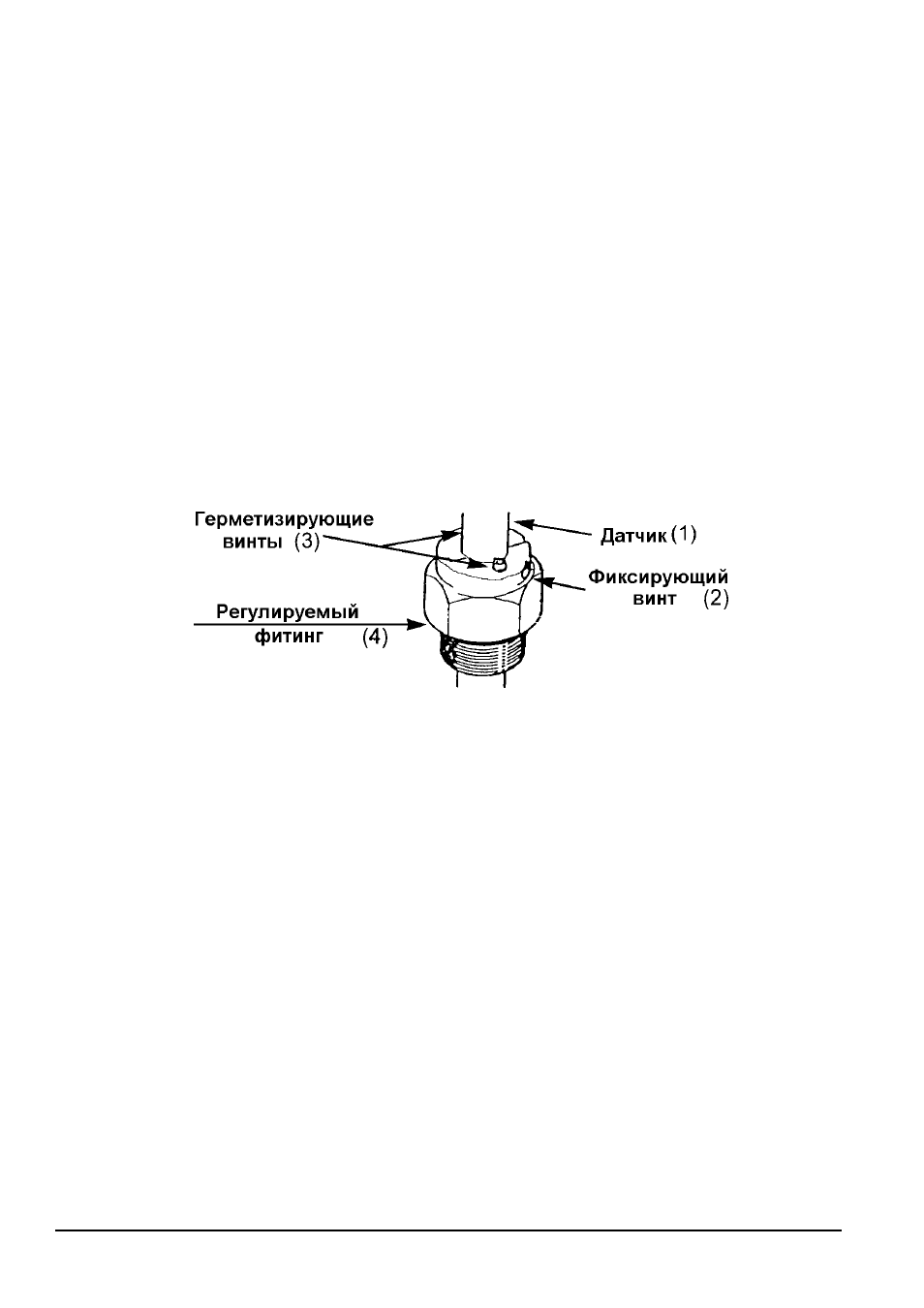

Ослабьте немного винт (Номер 2 на рисунке ниже). Это позволит вставить далее DWM2000/L без протечки
среды.
Откройте шаровой кран.
Рассчитайте глубину ввода датчика в трубопровод (= 1/8 DN) с точностью +2 мм - 0 мм.
Если поток - имеет сильно турбулентный характер, или внутренний диаметр трубопровода сомнителен, то
рекомендуем ввести датчик в трубу на глубину от 1/8 DN до 1/2 DN.
Введите DWM2000/L в трубопровод до необходимой величины.
Убедитесь, что корпус прибора закрыт и поверните его так, чтобы стрелка на приборе была в том же
направлении что и поток (эти система отличается от DWM 1000/2000).
Затяните два винта (Номер 3 на рисунке) до максимума 3Н/м, чтобы заблокировать жидкость. Закончив
установку, затяните винт (Номер 2).
максимальное давление 25 бар
