DWM 2000 IP68
Прибор с исполнением IP68 поставляется в герметичном виде, со всей калибровкой, выполненной за заводе-
изготовителе перед поставкой. Клиент должен знать, что нельзя открывать кабельный ввод, так как он
специально герметизирован согласно правил.
Обеспечьте, чтобы установка прибора на трубопровод происходила до подключения кабеля, а также чтобы
кабель допускал свободное вращения прибора. Прибор должен быть установлен стрелкой потока,
обозначенной крышке прибора, по направлению потока в трубе.

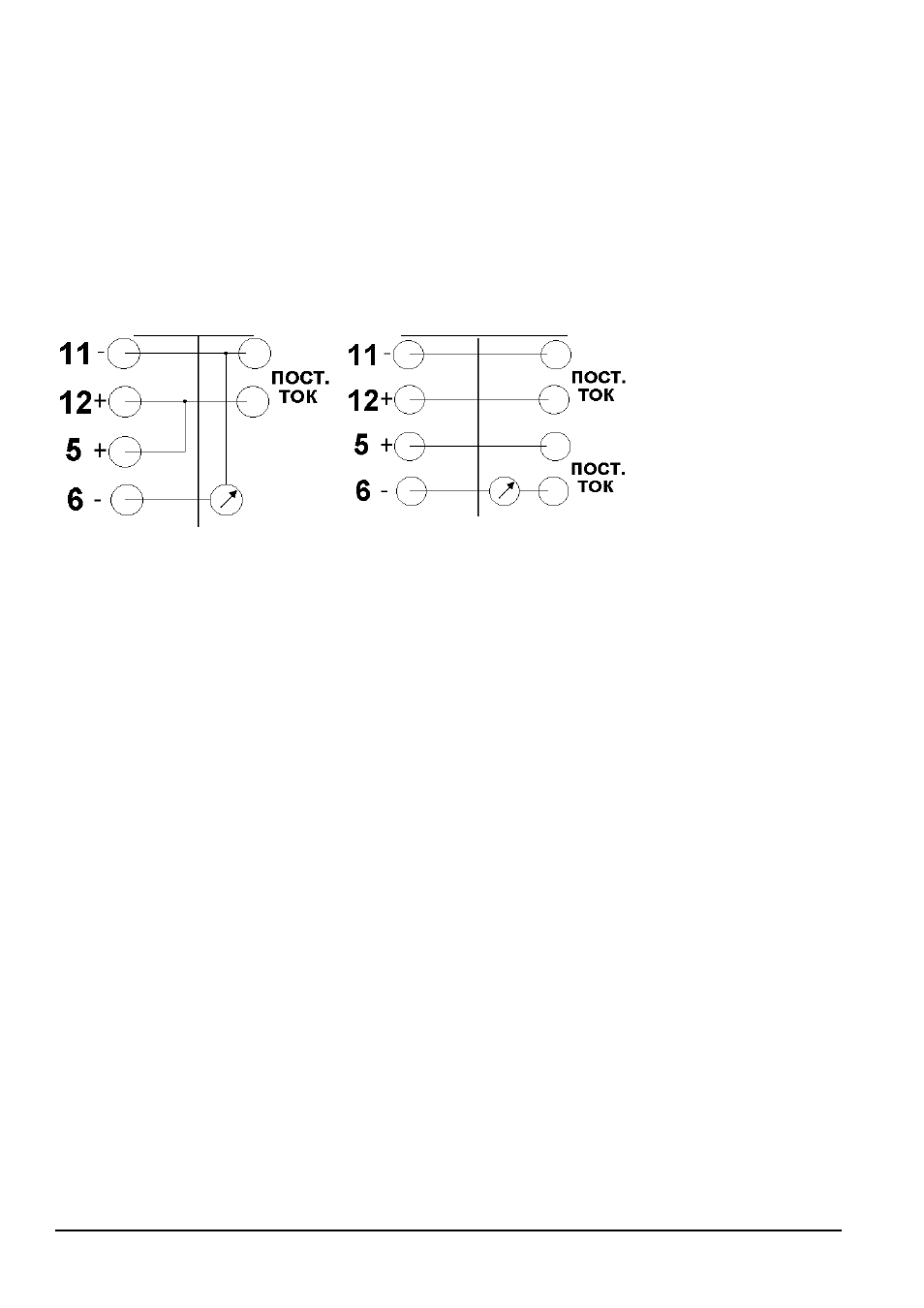

По кабелям, для исполнения IP68, смотри два рисунка ниже, где показаны два способа подключения
источника электропитания - общий (один) или раздельные источники. Кабель имеет следующие цвета
проводов:
11 - Коричневый; 12 - Красный; 5 - Оранжевый; 6 - Желтый
Информацию по электрической части DWM2000 смотри Данные технических характеристик на странице 26.
DWM 2000 IP68 можно также заказывать с удлинённым датчиком как показано ниже DWM 2000 L.
Кабель:
Общий источник Раздельные источники
11 - Коричневый; 12 - Красный; 5 - Оранжевый; 6 - Желтый
